Основные характеристики автотранспортного средства и дизеля, а также сведения, касающиеся проведения испытаний
Утверждено Постановлением Госстандарта России от 9 декабря 2003 г. N 356-ст
Приложение А
(обязательное)

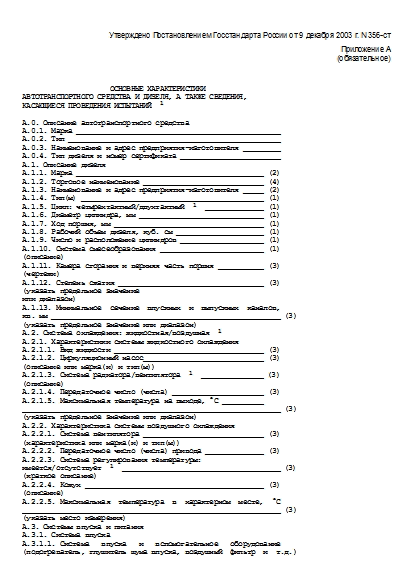

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ АВТОТРАНСПОРТНОГО СРЕДСТВА И ДИЗЕЛЯ, А ТАКЖЕ СВЕДЕНИЯ, КАСАЮЩИЕСЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ 1 А.0. Описание автотранспортного средства А.0.1. Марка _________________________________________________ А.0.2. Тип ___________________________________________________ А.0.3. Наименование и адрес предприятия-изготовителя _________ А.0.4. Тип дизеля и номер сертификата ________________________ А.1. Описание дизеля А.1.1. Марка _____________________________________________ (2) А.1.2. Торговое наименование _____________________________ (4) А.1.3. Наименование и адрес предприятия-изготовителя _____ (2) А.1.4. Тип(ы) ____________________________________________ (1) А.1.5. Цикл: четырехтактный/двухтактный 1 ______________ (1) А.1.6. Диаметр цилиндра, мм ______________________________ (1) А.1.7. Ход поршня, мм ____________________________________ (1) А.1.8. Рабочий объем дизеля, куб. см _____________________ (1) А.1.9. Число и расположение цилиндров ____________________ (1) А.1.10. Система смесеобразования _________________________ (1) (описание) А.1.11. Камера сгорания и верхняя часть поршня ___________ (3) (чертежи) А.1.12. Степень сжатия ___________________________________ (3) (указать предельное значение или диапазон) А.1.13. Минимальное сечение впускных и выпускных каналов, кв. мм _______________________________________________________ (3) (указать предельное значение или диапазон) А.2. Система охлаждения: жидкостная/воздушная 1 А.2.1. Характеристики системы жидкостного охлаждения А.2.1.1. Вид жидкости ____________________________________ (3) А.2.1.2. Циркуляционный насос_____________________________ (3) (описание или марка(и) и тип(ы)) А.2.1.3. Система радиатора/вентилятора 1 _______________ (3) (описание) А.2.1.4. Передаточное число (числа) ______________________ (3) А.2.1.5. Максимальная температура на выходе, °C __________ ______________________________________________________________ (3) (указать предельное значение или диапазон) А.2.2. Характеристика системы воздушного охлаждения А.2.2.1. Система вентилятора _____________________________ (3) (характеристика или марка(и) и тип(ы)) А.2.2.2. Передаточное число (числа) привода ______________ (3) А.2.2.3. Система регулирования температуры: имеется/отсутствует 1 ______________________________________ (3) (краткое описание) А.2.2.4. Кожух ___________________________________________ (3) (описание) А.2.2.5. Максимальная температура в характерном месте, °C ______________________________________________________________ (3) (указать место измерения) А.3. Системы впуска и питания А.3.1. Система впуска А.3.1.1. Система впуска и вспомогательное оборудование (подогреватель, глушитель шума впуска, воздушный фильтр и т.д.) _____________________________________________________________ или, (описание и чертежи) если испытание системы в сборе, поставляемой предприятием - изготовителем автотранспортного средства, проводят на автотранспортном средстве или испытательном стенде ___________ (3) (марка(и) и тип(ы)) А.3.1.2. Максимальное допустимое разрежение в системе впуска в характерном месте, кПа ___________________________________________ ______________________________________________________________ (3) (указать место измерения, предельное значение или диапазон) А.3.2. Наддув: имеется/отсутствует 1 ___________________ (1) А.3.2.1. Система наддува _________________________________ (3) (описание) А.3.2.2. Характеристики или марка(и) и тип(ы) ____________ (3) А.3.2.3. Максимальная температура на выходе промежуточного охладителя, °C _______________________________________________ (3) (указать предельное значение или диапазон) А.3.3. Система впрыска топлива А.3.3.1. Секция низкого давления А.3.3.1.1. Подача топлива ____________________________________ (описание) А.3.3.1.2. Характерное давление или марка(и) и тип(ы) ____ (3) А.3.3.2. Секция высокого давления А.3.3.2.1. Система впрыска ___________________________________ (описание) А.3.3.2.1.1. Насос _______________________________________ (3) (описание или марка(и) и тип(ы)) А.3.3.2.1.2. Цикловая подача, куб. мм/цикл, ______________ при -1 частоте вращения дизеля, мин. , _________________________________ при полном впрыске или соответствующая диаграмма 1 _____________ ______________________________________________________________ (3) (указать предельное значение или диапазон) Применяемый метод испытаний: на дизеле/на насосном стенде 1 __________________________________________________________________ (при наличии устройства контролируемого увеличения __________________________________________________________________ давления, график зависимости цикловой подачи и дополнительного __________________________________________________________________ давления относительно частоты вращения двигателя) -------------------------------- 1 Ненужное зачеркнуть. А.3.3.2.1.3. Статическое регулирование впрыска ______________________________________________________________ (3) (указать предельное значение или диапазон) А.3.3.2.1.4. Диапазон автоматически регулируемого опережения впрыска ______________________________________________________ (3) (указать предельное значение или диапазон) А.3.3.3. Трубопровод системы впрыска топлива А.3.3.3.1. Длина, мм _____________________________________ (3) (указать предельное значение или диапазон) А.3.3.3.2. Внутренний диаметр, мм ________________________ (3) (указать предельное значение или диапазон) А.3.3.4. Форсунка(и) А.3.3.4.1. Марка(и) ______________________________________ (3) А.3.3.4.2. Тип(ы) ________________________________________ (3) А.3.3.4.3. Давление открытия, МПа ________________________ (3) (указать предельное значение или диапазон) А.3.3.5. Регулятор А.3.3.5.1. Система регулятора ____________________________ (3) (описание или марка(и) и тип(ы)) А.3.3.5.2. Частота вращения в момент прекращения подачи -1 топлива при полной нагрузке, мин. (максимальная расчетная частота вращения) ____________________________________________ (3) (указать предельное значение или диапазон) А.3.3.5.3. Максимальная частота вращения холостого хода, -1 мин. _______________________________________________________ (3) (указать предельное значение или диапазон) -1 А.3.3.5.4. Частота вращения холостого хода, мин. ______________________________________________________________ (3) (указать предельное значение или диапазон) А.3.4. Система для запуска холодного дизеля 1 ______________ ______________________________________________________________ (3) (описание или марка(и) и тип(ы)) А.3.5. Дополнительные противодымные устройства (при наличии и если они не включены в другие пункты) 1 ________________________ ______________________________________________________________ (3) (описание характеристик) -------------------------------- 1 Информацию приводят в случае сертификации в отношении дымности отработавших газов. А.4. Распределение Максимальный ход клапанов и углы открытия и закрытия, определяемые по отношению к мертвым точкам _______________________ ______________________________________________________________ (3) (указать номинальные значения, предельные или диапазоны) А.5. Система выпуска А.5.1. Система выпуска, если испытанию подвергается система выпуска в сборе, представленная предприятием - изготовителем автотранспортного средства или дизеля ________________________ (3) (описание) Противодавление при максимальной мощности, кПа, ______________ и место измерения ____________________________________________ (3) Фактический объем системы выпуска, куб. см __________________________________________________________________ (указать предельное значение или диапазон) А.5.2. Противодавление в режиме максимальной мощности нетто, кПа, _____________________________________________________ и место измерения (если испытание проводится на стенде) ______________ (3) Фактический объем системы выпуска, куб. см __________________________________________________________________ (указать предельное значение или диапазон) А.6. Система смазки А.6.1. Система смазки ____________________________________ (3) (описание) А.6.2. Масляный насос: имеется/отсутствует 1 _______________ ______________________________________________________________ (3) (описание или марка(и) и тип(ы)) А.6.3. Охладитель масла: имеется/отсутствует 1 _____________ ______________________________________________________________ (3) (описание или марка(и) и тип(ы)) А.6.4. Смесь с топливом: имеется/отсутствует 1 _____________ ______________________________________________________________ (3) (описание или марка(и) и тип(ы)) А.7. Прочее оборудование, имеющее привод от дизеля А.7.1. Вспомогательное оборудование, необходимое для работы дизеля на испытательном стенде, кроме вентилятора ________________ ______________________________________________________________ (3) (характеристики или марка(и) и тип(ы)) А.7.1.1. Генератор постоянного тока/генератор переменного тока 1 __________________________________________________________ (4) (описание) -------------------------------- 1 Ненужное зачеркнуть. А.7.1.2. Прочее оборудование _____________________________ (3) А.7.2. Дополнительное оборудование, используемое при проведении испытаний автотранспортного средства ______________________________________________________________ (3) (характеристики или марка(и) и тип(ы)) А.7.3. Трансмиссия Объединенный момент инерции маховика и трансмиссии в нейтральном положении коробки передач, кг x кв. м ______________________________________________________________ или (указать предельное значение или диапазон) описание, марка(и) и тип(ы) __________________________________ (3) (для гидротрансформатора) А.8. Характеристики дизеля (заполняют на предприятии-изготовителе) -1 А.8.1. Частота вращения на холостом ходу, мин. _____________ ______________________________________________________________ (3) (указать предельное значение или диапазон) -1 А.8.2. Максимальная расчетная частота вращения, мин. _______ ______________________________________________________________ (3) (указать предельное значение или диапазон) -1 А.8.3. Минимальная расчетная частота вращения, мин. ________ ______________________________________________________________ (3) (указать предельное значение или диапазон) А.8.4. Максимальный полезный крутящий момент дизеля на стенде, Н x м, _______________________________________________ при частоте -1 вращения, мин. _________________________________________________ (указать предельное значение или диапазон) А.8.5. Максимальная полезная мощность дизеля на стенде, кВт, _ -1 при частоте вращения, мин. _____________________________________ (указать предельное значение или диапазон) Мощность, потребляемая вентилятором, кВт _____________________ А.8.5.1. Испытания на стенде _________________________________ Объявленные значения мощности в точках измерений, указанных в Г.2.2 Приложения Г, приводят в таблице А.1.
Таблица А.1
ЧАСТОТА ВРАЩЕНИЯ И МОЩНОСТЬ ДИЗЕЛЯ/АВТОТРАНСПОРТНОГО СРЕДСТВА 1 , ПРЕДСТАВЛЕННОГО ДЛЯ СЕРТИФИКАЦИИ
1 Ненужное зачеркнуть.
------------------------------------------------------------------ ¦ Точка измерения ¦ Частота вращения n 2 , ¦ Мощность нетто Р ¦ ¦ 1 ¦ -1 ¦ 3 , кВт ¦ ¦ ¦ мин. ¦ ¦ +-------------------+-------------------------+------------------+ ¦ 1 ¦ ¦ ¦ ¦ 2 ¦ ¦ ¦ ¦ 3 ¦ ¦ ¦ ¦ 4 ¦ ¦ ¦ ¦ 5 ¦ ¦ ¦ ¦ 6 ¦ ¦ ¦ --------------------+-------------------------+-------------------
1 См. рисунок Д.1 Приложения Д.
2 Частота вращения должна быть согласована с испытательной лабораторией (испытательным центром), уполномоченной(ым) проводить испытания для сертификации.
3 Мощность нетто - согласно части IV.
Примечание - Для дизелей и систем нестандартного типа предприятие-изготовитель приводит данные, аналогичные указанным в настоящем Приложении.
Для дизеля, представляющего тип дизелей, подлежащих обязательной сертификации, приводят полный перечень данных, приведенных в настоящем Приложении.
Для модифицированных дизелей указывают только те данные, которые отличаются от данных, приведенных в настоящем Приложении.
Источник - Постановление Госстандарта России от 09.12.2003 № 356-ст
