Оперативный журнал о сдаче и приемке смены
Приложение 24 к Правилам безопасности при строительстве подземных сооружений

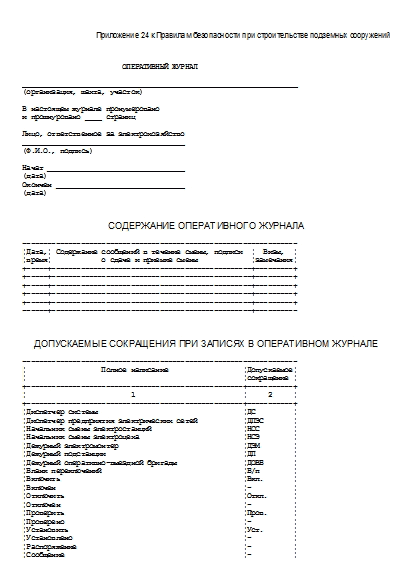

ОПЕРАТИВНЫЙ ЖУРНАЛ __________________________________________________________________ (организация, шахта, участок) В настоящем журнале пронумеровано и прошнуровано ____ страниц Лицо, ответственное за электрохозяйство _______________________________________ (Ф.И.О., подпись) Начат _________________________________ (дата) Окончен _______________________________ (дата)
Содержание Оперативного журнала
------------------------------------------------------------------ ¦Дата,¦ Содержание сообщений в течение смены, подписи ¦ Визы, ¦ ¦время¦ о сдаче и приемке смены ¦замечания¦ +-----+------------------------------------------------+---------+ +-----+------------------------------------------------+---------+ +-----+------------------------------------------------+---------+ +-----+------------------------------------------------+---------+ +-----+------------------------------------------------+---------+ ------+------------------------------------------------+----------
ДОПУСКАЕМЫЕ СОКРАЩЕНИЯ ПРИ ЗАПИСЯХ В ОПЕРАТИВНОМ ЖУРНАЛЕ
------------------------------------------------------------------ ¦ Полное написание ¦Допускаемое¦ ¦ ¦сокращение ¦ +----------------------------------------------------+-----------+ ¦ 1 ¦ 2 ¦ +----------------------------------------------------+-----------+ ¦Диспетчер системы ¦ДС ¦ ¦Диспетчер предприятия электрических сетей ¦ДПЭС ¦ ¦Начальник смены электростанций ¦НСС ¦ ¦Начальник смены электроцеха ¦НСЭ ¦ ¦Дежурный электромонтер ¦ДЭМ ¦ ¦Дежурный подстанции ¦ДП ¦ ¦Дежурный оперативно-выездной бригады ¦ДОВБ ¦ ¦Бланк переключений ¦Б/п ¦ ¦Включить ¦Вкл. ¦ ¦Включен ¦- ¦ ¦Отключить ¦Откл. ¦ ¦Отключен ¦- ¦ ¦Проверить ¦Пров. ¦ ¦Проверено ¦- ¦ ¦Установить ¦Уст. ¦ ¦Установлено ¦- ¦ ¦Распоряжение ¦- ¦ ¦Сообщение ¦- ¦ ¦Ремонт ¦Рем. ¦ ¦Резервный ¦Рез. ¦ ¦Напряжение ¦Напряж. ¦ ¦ ¦или U ¦ ¦Присоединение ¦Присоед. ¦ ¦Постоянный ток ¦Пост. ток ¦ ¦Переменный ток ¦Перем. ток ¦ ¦Щит управления ¦ЩУ ¦ ¦Главный щит управления ¦ГЩУ ¦ ¦Диспетчерский пункт ¦Д/пункт ¦ ¦Щит управления блока ¦БЩУ ¦ ¦Распределительное устройство ¦РУ ¦ ¦Распределительный пункт ¦РП ¦ ¦Открытое (закрытое) распределительное устройство ¦ОРУ (ЗРУ) ¦ ¦Комплектное распределительное устройство ¦КРУ (КРУН) ¦ ¦(наружной установки) ¦ ¦ ¦Комплектное распределительное устройство элегазовое ¦КРУЭ ¦ ¦Главная понизительная подстанция ¦ГПП ¦ ¦Подстанция (трансформаторная, комплектная, мачтовая)¦ПС (ТП, ¦ ¦ ¦КТП, МТП) ¦ ¦Ячейка ¦Яч. ¦ ¦Кабельная линия ¦КЛ ¦ ¦Воздушная линия ¦ВЛ ¦ ¦Кабельно-воздушная линия ¦КВЛ ¦ ¦Отпайка от линии ¦Отп. ¦ ¦Собственные нужды ¦с.н. ¦ ¦Генератор N 1 ¦Г-1 ¦ ¦Турбогенератор N 2 ¦ТГ-2 ¦ ¦Гидрогенератор N 3 ¦ГГ-3 ¦ ¦Дизельгенератор N 4 ¦ДГ-4 ¦ ¦Дизельная электростанция ¦ДЭС ¦ ¦Питательный турбонасос ¦ПТН ¦ ¦Питательный электронасос ¦ПЭН ¦ ¦Циркуляционный электронасос ¦ЦЭН ¦ ¦Электродвигатель ¦ЭД ¦ ¦Силовой трансформатор N 4 ¦Т-4 ¦ ¦Автотрансформатор ¦АТ ¦ ¦Трансформатор собственных нужд ¦ТСН ¦ ¦Трансформатор тока ¦ТТ ¦ ¦Трансформатор напряжения ¦ТН ¦ ¦Обходная система шин ¦ОСШ ¦ ¦Система сборных шин ¦СШ ¦ ¦Выключатель (масляный, воздушный, элегазовый) ¦В (МВ, ВВ, ¦ ¦ ¦ЭВ) ¦ ¦Шиносоединительный выключатель ¦ШСВ ¦ ¦Секционный выключатель ¦СВ ¦ ¦Обходной выключатель ¦ОВ ¦ ¦Выключатель нагрузки ¦ВН ¦ ¦Шинный разъединитель ¦ШР ¦ ¦Линейный разъединитель ¦ЛР ¦ ¦Отделитель ¦ОД ¦ ¦Короткозамыкатель ¦КЗ ¦ ¦Заземляющие ножи шин ¦ЗН ¦ ¦Заземляющие линейные или шинные разъединители ¦ЗЛР, ЗШР ¦ ¦Защитное заземление (переносное) ¦З/З ¦ ¦Рубильник ¦Р ¦ ¦Предохранитель ¦Пр. ¦ ¦Автомат включения резерва ¦АВР ¦ ¦Автомат повторного включения ¦АПВ ¦ ¦Автомат включения резервного трансформатора ¦АВР/Т ¦ ¦Автоматический регулятор напряжения трансформатора ¦АРН/Т ¦ ¦Автомат гашения поля ¦АГП ¦ ¦Дифференциальная защита шин ¦ДЗШ ¦ ¦Устройство резервирования при отказе выключателей ¦УРОВ ¦ ¦Дифференциально-фазная защита ¦ДФЗ ¦ ¦Высокочастотная защита ¦ВЧЗ ¦ ¦Автомат частотной разгрузки ¦АЧР ¦ ¦Дистанционная защита ¦Дист/З ¦ ¦Максимально-токовая защита ¦МТЗ ¦ ¦Максимально-токовая направленная защита ¦МНЗ ¦ ¦Телеуправление, телесигнализация, телеизмерение ¦ТУ, ТС, ТИ ¦ ¦Ввод низкого напряжения ¦ВНН ¦ ¦Вводное распределительное устройство (низковольтное)¦ВРУ ¦ ¦Контакторная станция ¦КС ¦ -----------------------------------------------------+------------
Рекомендации по ведению Оперативного журнала
Журнал должен быть пронумерован, прошнурован и скреплен печатью. На последней странице делается запись о количестве прошнурованных листов и ставится подпись ответственного за электрохозяйство предприятия (цеха, участка и др.) или его заместителя.
На лицевой стороне обложки журнала указываются название "Оперативный журнал" и даты начала и окончания ведения журнала.
Журнал должен постоянно находиться на рабочем месте оперативного (оперативно-ремонтного) персонала. Заполненные журналы хранятся в течение трех лет со дня последней записи.
Ответственность за правильность и достоверность записей несет персонал, сделавший запись в Оперативном журнале.
В первой графе "Дата, время" ставятся дата и время (число, месяц, год, часы и минуты) начала смены, а по окончании ее - конца смены. Далее (в течение смены) ставится время (часы, минуты) каждого записываемого события (сообщения, распоряжения, указания, выполнения оперативного переключения и т.д.).
Во второй графе "Содержание сообщений..." записываются должность и фамилия лица, с кем ведутся оперативные переговоры, содержание сообщений, распоряжений, указаний, полученных или отданных оперативным персоналом (начальником смены, дежурным диспетчером, дежурным электромонтером) или оперативно-ремонтным персоналом.
В третьей графе "Визы, замечания" не реже двух раз в месяц делаются отметки о правильности ведения журнала ответственным лицом за электрохозяйство (его заместителем) или начальником электроцеха (его заместителем).
При записях в Оперативном журнале рекомендуется соблюдать следующие правила:
записи ведутся в хронологическом порядке только чернилами или пастой синего, фиолетового или черного цвета и должны быть четкими, ясными, без помарок и подчисток. В случае ошибки неправильная запись берется в скобки и зачеркивается нежирной чертой (так, чтобы ее можно было прочитать), а рядом делается правильная запись. При обнаружении пропущенной записи она выполняется на свободном месте и ставится время, когда произошло фиксируемое событие. Перед записью следует отметить "Пропущенная запись";
запрещается делать записи на полях и между строк. Пропущенные незаполненные строки прочеркиваются "зигзагом";
разрешается пользоваться допускаемыми сокращениями слов, указанными в Приложении;
в записи о наложении переносных защитных заземлений (З/З), включении заземляющих ножей (ЗН) красной линией подчеркиваются слова "уст. З/З Ne..." и "вкл. ЗН, ЗЛР или ЗШР";
в записи и снятии З/З или отключении ЗН синей линией подчеркиваются слова "снято З/З Ne..." и "отключены ЗН" и одновременно зачеркивается синей линией красная черта и предыдущая запись о наложении заземления или включении ЗН.
При сдаче смены (во второй графе) указываются состояние схемы электроснабжения и электрооборудования предприятия, сведения о наличии документации, инструмента и защитных средств, а также суммарное количество заземлений, установленных в электроустановках, сданных ключей от помещений электроустановок и ставится подпись сдавшего смену. Принявший смену расписывается под подписью сдавшего смену о ее принятии с указанием времени.
Источник - Постановление Госгортехнадзора России от 02.11.2001 № 49
