Общий журнал работ исполнительной производственно-технической документации при строительстве (реконструкции) автомобильных дорог и искусственных сооружений на них. Форма № Ф-1
Утверждено
Распоряжением Росавтодора
от 23 мая 2002 г. N ИС-478-р

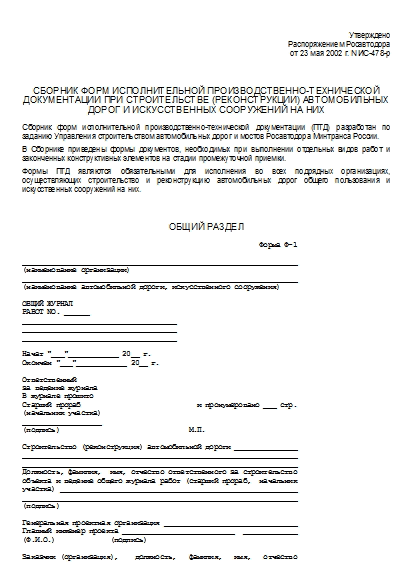

СБОРНИК ФОРМ ИСПОЛНИТЕЛЬНОЙ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ ПРИ СТРОИТЕЛЬСТВЕ (РЕКОНСТРУКЦИИ) АВТОМОБИЛЬНЫХ ДОРОГ И ИСКУССТВЕННЫХ СООРУЖЕНИЙ НА НИХ
Сборник форм исполнительной производственно-технической документации (ПТД) разработан по заданию Управления строительством автомобильных дорог и мостов Росавтодора Минтранса России.
В Сборнике приведены формы документов, необходимых при выполнении отдельных видов работ и законченных конструктивных элементов на стадии промежуточной приемки.
Формы ПТД являются обязательными для исполнения во всех подрядных организациях, осуществляющих строительство и реконструкцию автомобильных дорог общего пользования и искусственных сооружений на них.
ОБЩИЙ РАЗДЕЛ
Форма Ф-1 __________________________________________________________________ (наименование организации) __________________________________________________________________ (наименование автомобильной дороги, искусственного сооружения) ОБЩИЙ ЖУРНАЛ РАБОТ NO. ______ _____________________________________ _____________________________________ _____________________________________ Начат "___"____________ 20__ г. Окончен "___"____________ 20__ г. Ответственный за ведение журнала В журнале прошито Старший прораб и пронумеровано ___ стр. (начальник участка) ___________________ (подпись) М.П. Строительство (реконструкция) автомобильной дороги _______________ __________________________________________________________________ __________________________________________________________________ Должность, фамилия, имя, отчество ответственного за строительство объекта и ведение общего журнала работ (старший прораб, начальник участка) _________________________________________________________ __________________________________________________________________ (подпись) Генеральная проектная организация ________________________________ Главный инженер проекта ___________________________ _____________ (Ф.И.О.) (подпись) Заказчик (организация), должность, фамилия, имя, отчество руководителя __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ (подпись) Начало работ: по плану _____________________________ фактически ___________________________ Окончание работ (ввод в эксплуатацию): по плану _____________________________ фактически ___________________________ В журнале No. ______ пронумеровано и прошнуровано ______ страниц Руководитель подрядной организации _______________________________ (подпись) _________________________ (дата выдачи, печать) Основные показатели строящегося объекта (мощность) _______________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ Сметная стоимость ________________________________________________ Утверждающая инстанция и дата утверждения проектной документации __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ Субподрядные организации и выполняемые ими работы ________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ Отметки об изменениях, внесенных в проектно-сметную документацию __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ __________________________________________________________________
УКАЗАНИЯ К ВЕДЕНИЮ ОБЩЕГО ЖУРНАЛА РАБОТ
1. Общий журнал работ является основным первичным производственным документом, отражающим технологическую последовательность, сроки, объемы, условия производства строительства (реконструкции) автомобильных дорог и искусственных сооружений и их качество.
2. Общий журнал ведется на строительстве (реконструкции) объекта ответственным лицом (старшим прорабом, прорабом) с первого дня работы; старший прораб (прораб) заполняет его лично (при односменном режиме работы) или поручает вести его начальникам смен (при 2 - 3-сменном режиме работы). Специализированные организации, отряды, бригады, выполняющие отдельные работы, ведут специальные журналы, которые по окончании этих видов работ передаются генеральной подрядной организации.
3. Общий журнал работ готовит и заполняет подрядная организация совместно с проектной организацией и заказчиком. Титульный лист заполняется до начала строительства (реконструкции). Список инженерно-технического персонала, занятого на объекте, составляет руководитель строительной организации. Перечень ответственных конструкций и актов на скрытые работы устанавливает проектная организация (в случае осуществления авторского надзора), при отсутствии авторского надзора на объекте перечни устанавливает заказчик (СНиП 3.01.01.85*).
В разделе "Ведомость результатов контроля качества строительно-монтажных работ" регистрируются все виды работ, качество выполнения которых контролируется и подлежит приемке заказчиком.
Систематические сведения о производстве работ (с начала и до завершения) должны записываться в разделе "Сведения о производстве работ".
Описание работ должно производиться по конструктивным элементам сооружения с указанием отметок и адреса. Здесь же должны приводиться краткие сведения о методах производства работ, применяемых материалах, готовых изделиях и конструкциях, вынужденных простоях строительных машин (с указанием принятых мер), испытаниях оборудования, отступлениях от рабочих чертежей (с указанием причин) и их согласования, изменении расположения защитных и сигнальных ограждений, наличии и выполнении рабочих схем операционного контроля качества работ, исполнениях или переделках выполненных работ (с указанием виновных), а также метеорологических и других особых условиях производства работ.
4. Лица, осуществляющие контроль качества работ, свои замечания записывают в разделе "Сведения о производстве работ".
Лица, ответственные за организацию производственного контроля, должны проверять своевременность устранения выявленных дефектов и нарушений правил производства работ.
5. Общий журнал работ должен быть пронумерован, прошнурован, оформлен всеми подписями на титульном листе и скреплен печатью генподрядной строительной организации, его выдавшей.
6. Запрещается вырывать листы из журнала и заменять их новыми.
7. При сдаче законченного строительством (реконструкцией) объекта в эксплуатацию общий и специальные журналы работ предъявляются со всей исполнительной документацией рабочей комиссии и после приемки объекта государственной приемочной комиссией передаются на хранение эксплуатационной организации.
СПИСОК ИНЖЕНЕРНО-ТЕХНИЧЕСКОГО ПЕРСОНАЛА, ЗАНЯТОГО НА СТРОИТЕЛЬСТВЕ ОБЪЕКТА
------------------------------------------------------------------ ¦Фамилия, имя,¦ Дата начала ¦Отметка о получении¦Дата окончания ¦ ¦отчество, за-¦ работ на ¦разрешения на право¦работ на строи- ¦ ¦нимаемая ¦строительстве¦производства работ,¦тельстве объекта¦ ¦должность, ¦ объекта ¦ приказ назначения ¦(N протокола) ¦ ¦специаль- ¦ ¦ на должность ¦ ¦ ¦ность, обра- ¦ ¦ ¦ ¦ ¦зование, ¦ ¦ ¦ ¦ ¦участок работ¦ ¦ ¦ ¦ +-------------+-------------+-------------------+----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +-------------+-------------+-------------------+----------------+ --------------+-------------+-------------------+-----------------
ПЕРЕЧЕНЬ СПЕЦИАЛЬНЫХ ЖУРНАЛОВ РАБОТ
------------------------------------------------------------------ ¦ Наименование ¦Организация, ведущая¦ Дата сдачи-приемки ¦ ¦ специального журнала ¦ журнал, фамилия, ¦ журнала и подписи ¦ ¦ и дата его выдачи ¦инициалы и должность¦ должностных лиц ¦ ¦ ¦ответственного лица ¦ ¦ +----------------------+--------------------+--------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +----------------------+--------------------+--------------------+ -----------------------+--------------------+---------------------
ОПИСЬ ПРОЕКТНЫХ ДОКУМЕНТОВ
------------------------------------------------------------------ ¦No.¦ Наименование проектных ¦Шифр и номер¦Дата и роспись¦ ¦п/п¦ документов и согласования по ¦ документа ¦ в получении ¦ ¦ ¦ изменению проектных решений в ¦ ¦ документа ¦ ¦ ¦ ходе строительства ¦ ¦ ¦ +---+--------------------------------+------------+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +---+--------------------------------+------------+--------------+ ----+--------------------------------+------------+---------------
ПЕРЕЧЕНЬ АКТОВ ПРОМЕЖУТОЧНОЙ ПРИЕМКИ ОТВЕТСТВЕННЫХ КОНСТРУКЦИЙ И ОСВИДЕТЕЛЬСТВОВАНИЙ СКРЫТЫХ РАБОТ
------------------------------------------------------------------ ¦No.¦Наименование актов (с ука-¦Дата подписания¦Подпись предста- ¦ ¦п/п¦занием места расположения ¦акта, фамилии, ¦вителя техниче- ¦ ¦ ¦конструкций и работ) ¦инициалы и ¦ского надзора, ¦ ¦ ¦ ¦должности под- ¦принявшего работы¦ ¦ ¦ ¦писавших ¦ ¦ +---+--------------------------+---------------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +---+--------------------------+---------------+-----------------+ ----+--------------------------+---------------+------------------
СВЕДЕНИЯ О ПРОИЗВОДСТВЕ РАБОТ
------------------------------------------------------------------------------ ¦Дата,¦Место про-¦Краткое описание¦Условия¦Объем ¦Подпись ¦Замечания¦Отметка ¦ ¦смена¦изводства ¦работ и методы ¦произ- ¦выпол-¦ответст-¦контроли-¦об ис- ¦ ¦ ¦работ (ПК ¦производства. ¦водства¦ненных¦венного ¦рующих ¦полнении¦ ¦ ¦+ ...ПК) ¦Работы, выполня-¦работ ¦работ ¦лица ¦лиц, ¦(под- ¦ ¦ ¦ ¦емые субподряд- ¦ ¦ ¦ ¦Ф.И.О., ¦пись, ¦ ¦ ¦ ¦ными организаци-¦ ¦ ¦ ¦долж- ¦дата) ¦ ¦ ¦ ¦ями ¦ ¦ ¦ ¦ность, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дата ¦ ¦ +-----+----------+----------------+-------+------+--------+---------+--------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ +-----+----------+----------------+-------+------+--------+---------+--------+ ------+----------+----------------+-------+------+--------+---------+---------
ВЕДОМОСТЬ ВЫДАННЫХ ПРЕДПИСАНИЙ О ПРИОСТАНОВКЕ РАБОТ
------------------------------------------------------------------------- ¦Дата¦Наименование кон- ¦Наименова-¦Должнос-¦Отметка ¦Должность¦Подпись¦ ¦ ¦структивных частей¦ние нару- ¦ти и ¦об устра-¦ответст- ¦ ¦ ¦ ¦и элементов, места¦шений про-¦подписи ¦нении на-¦венного ¦ ¦ ¦ ¦их расположения со¦ектных и ¦лиц, вы-¦рушений, ¦исполни- ¦ ¦ ¦ ¦ссылкой на номера ¦норматив- ¦давших ¦дата ¦теля ¦ ¦ ¦ ¦чертежей ¦ных доку- ¦предпи- ¦ ¦ ¦ ¦ ¦ ¦ ¦ментов ¦сание ¦ ¦ ¦ ¦ +----+------------------+----------+--------+---------+---------+-------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +----+------------------+----------+--------+---------+---------+-------+ -----+------------------+----------+--------+---------+---------+--------
Источник - Распоряжение Росавтодора от 23.05.2002 № ИС-478-р
