Образец паспорта котла, работающего с высокотемпературными органическими теплоносителями

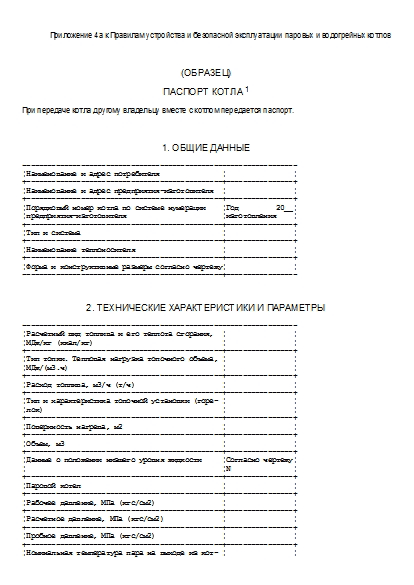

Приложение 4а к Правилам устройства и безопасной эксплуатации паровых и водогрейных котлов
(ОБРАЗЕЦ)
ПАСПОРТ КОТЛА 1
При передаче котла другому владельцу вместе с котлом передается паспорт.
1. Общие данные
------------------------------------------------------------------ ¦Наименование и адрес потребителя ¦ ¦ +-----------------------------------------------+----------------+ ¦Наименование и адрес предприятия-изготовителя ¦ ¦ +-----------------------------------------------+----------------+ ¦Порядковый номер котла по системе нумерации ¦Год 20__¦ ¦предприятия-изготовителя ¦изготовления ¦ +-----------------------------------------------+----------------+ ¦Тип и система ¦ ¦ +-----------------------------------------------+----------------+ ¦Наименование теплоносителя ¦ ¦ +-----------------------------------------------+----------------+ ¦Форма и конструктивные размеры согласно чертежу¦ ¦ ------------------------------------------------+-----------------
2. Технические характеристики и параметры
------------------------------------------------------------------ ¦Расчетный вид топлива и его теплота сгорания, ¦ ¦ ¦МДж/кг (ккал/кг) ¦ ¦ +-----------------------------------------------+----------------+ ¦Тип топки. Тепловая нагрузка топочного объема, ¦ ¦ ¦МДж/(м3.ч) ¦ ¦ +-----------------------------------------------+----------------+ ¦Расход топлива, м3/ч (т/ч) ¦ ¦ +-----------------------------------------------+----------------+ ¦Тип и характеристика топочной установки (горе- ¦ ¦ ¦лок) ¦ ¦ +-----------------------------------------------+----------------+ ¦Поверхность нагрева, м2 ¦ ¦ +-----------------------------------------------+----------------+ ¦Объем, м3 ¦ ¦ +-----------------------------------------------+----------------+ ¦Данные о положении низшего уровня жидкости ¦Согласно чертежу¦ ¦ ¦N ¦ +-----------------------------------------------+----------------+ ¦Паровой котел ¦ ¦ +-----------------------------------------------+----------------+ ¦Рабочее давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Расчетное давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Пробное давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная температура пара на выходе из кот- ¦ ¦ ¦ла, град. C ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная температура жидкости на входе в ¦ ¦ ¦котел, град. C ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная паропроизводительность, т/ч ¦ ¦ +-----------------------------------------------+----------------+ ¦Минимально допустимая паропроизводительность, ¦ ¦ ¦т/ч ¦ ¦ +-----------------------------------------------+----------------+ ¦Максимально допустимая паропроизводительность, ¦ ¦ ¦т/ч ¦ ¦ +-----------------------------------------------+----------------+ ¦Жидкостный котел ¦ ¦ +-----------------------------------------------+----------------+ ¦Рабочее давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Расчетное давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Пробное давление, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная температура жидкости на входе в ко-¦ ¦ ¦тел, град. C ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная температура жидкости на выходе из ¦ ¦ ¦котла, град. C ¦ ¦ +-----------------------------------------------+----------------+ ¦Номинальная теплопроизводительность, кВт ¦ ¦ +-----------------------------------------------+----------------+ ¦Минимальная теплопроизводительность, кВт ¦ ¦ +-----------------------------------------------+----------------+ ¦Максимальная теплопроизводительность, кВт ¦ ¦ +-----------------------------------------------+----------------+ ¦Минимально допустимый расход жидкости, м3/ч ¦ ¦ +-----------------------------------------------+----------------+ ¦Максимально допустимый расход жидкости, м3/ч ¦ ¦ +-----------------------------------------------+----------------+ ¦Максимально допустимое гидравлическое сопротив-¦ ¦ ¦ление котла при номинальной производительности,¦ ¦ ¦МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Минимально допустимое давление при номинальной ¦ ¦ ¦температуре, МПа (кгс/см2) ¦ ¦ +-----------------------------------------------+----------------+ ¦Максимально допустимая температура жидкости на ¦ ¦ ¦выходе из котла, град. C ¦ ¦ ------------------------------------------------+-----------------
3. Данные о предохранительных клапанах 2
------------------------------------------------------------------ ¦ N ¦Тип ¦Коли-¦Место¦Диаметр¦Площадь ¦Коэффи-¦Давление ¦Номер ¦ ¦п/п¦предо-¦чест-¦уста-¦услов- ¦сечения,¦циент ¦начала ¦пас- ¦ ¦ ¦храни-¦во ¦новки¦ного ¦принима-¦расхода¦открытия ¦порта ¦ ¦ ¦тель- ¦ ¦ ¦прохо- ¦емая при¦пара, ¦и диапа- ¦(сер- ¦ ¦ ¦ного ¦ ¦ ¦да, мм ¦расчете ¦газа ¦зон дав- ¦тифи- ¦ ¦ ¦клапа-¦ ¦ ¦ ¦пропуск-¦альфап ¦лений ¦ката) ¦ ¦ ¦на ¦ ¦ ¦ ¦ной спо-¦или ¦начала ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦собнос- ¦жидкос-¦открытия,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ти, мм2 ¦ти аль-¦МПа (кгс/¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦фаж ¦см2) ¦ ¦ +---+------+-----+-----+-------+--------+-------+---------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +---+------+-----+-----+-------+--------+-------+---------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------+-----+-----+-------+--------+-------+---------+-------
4. Данные об указателях уровня жидкости 3
------------------------------------------------------------------ ¦ N ¦Тип указателя¦Коли-¦Место¦Допустимые параметры¦Номер паспор-¦ ¦п/п¦ уровня ¦чест-¦уста-¦ работы ¦та (сертифи- ¦ ¦ ¦ ¦во ¦новки+--------------------+ката) ¦ ¦ ¦ ¦ука- ¦ ¦Давление,¦Температу-¦ ¦ ¦ ¦ ¦зате-¦ ¦МПа (кгс/¦ра, град. ¦ ¦ ¦ ¦ ¦лей ¦ ¦ см2) ¦C ¦ ¦ +---+-------------+-----+-----+---------+----------+-------------+ ¦ ¦Прямого дей- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ствия ¦ ¦ ¦ ¦ ¦ ¦ +---+-------------+-----+-----+---------+----------+-------------+ ¦ ¦Дистанционно-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦го действия ¦ ¦ ¦ ¦ ¦ ¦ ----+-------------+-----+-----+---------+----------+--------------
5. Данные об основной арматуре
------------------------------------------------------------------------------------ ¦ N ¦Наиме- ¦Коли-¦Обоз-¦Диаметр¦Услов-¦Рабочие параметры¦Материал корпуса¦Номер ¦ ¦п/п¦нование¦чест-¦наче-¦услов- ¦ное +-----------------+----------------+паспорта¦ ¦ ¦армату-¦во ¦ние ¦ного ¦давле-¦Давление,¦Темпе- ¦Марка¦Обозначе- ¦(серти- ¦ ¦ ¦ры и ¦ ¦стан-¦прохо- ¦ние, ¦МПа (кгс/¦ратура,¦ ¦ние стан- ¦фиката) ¦ ¦ ¦номер ¦ ¦дарта¦да, мм ¦МПа ¦ см2) ¦град. C¦ ¦дарта ¦ ¦ ¦ ¦позиции¦ ¦ ¦ ¦(кгс/ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦на чер-¦ ¦ ¦ ¦см2) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦теже ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+-------+-----+-----+-------+------+---------+-------+-----+----------+--------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ +---+-------+-----+-----+-------+------+---------+-------+-----+----------+--------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+-------+-----+-----+-------+------+---------+-------+-----+----------+---------
6. Тип и основные данные о поставляемой с котлом аппаратуре для измерения, управления, сигнализации, регулирования и автоматической защиты
7. Данные о теплоносителе
------------------------------------------------------------------ ¦Наименование теплоносителя (химическая формула¦ ¦ ¦или организация-изготовитель) ¦ ¦ +----------------------------------------------+-----------------+ ¦Максимально допустимая температура применения,¦ ¦ ¦град. C ¦ ¦ +----------------------------------------------+-----------------+ ¦Температура самовоспламенения в открытом прос-¦ ¦ ¦транстве, град. C ¦ ¦ +----------------------------------------------+-----------------+ ¦Температура затвердевания, град. C ¦ ¦ +----------------------------------------------+-----------------+ ¦Температура кипения или начала кипения при ¦ ¦ ¦0,1013 МПа (1 кгс/см2), град. C ¦ ¦ +----------------------------------------------+-----------------+ ¦Теплота парообразования, кДж/кг ¦ ¦ +----------------------------------------------+-----------------+ ¦Вязкость в пределах температуры применения, ¦ ¦ ¦Па.с ¦ ¦ +----------------------------------------------+-----------------+ ¦Нижний предел взрывоопасной концентрации при ¦ ¦ ¦0,1013 МПа (1 кгс/см2) и 20 град. C ¦ ¦ +----------------------------------------------+-----------------+ ¦Изменение (кривая) температуры кипения в зави-¦ ¦ ¦симости от давления ¦ ¦ +----------------------------------------------+-----------------+ ¦Данные о физико-химических свойствах, оказыва-¦ ¦ ¦ющих вредное воздействие на организм человека ¦ ¦ +----------------------------------------------+-----------------+ ¦Другие данные, влияющие на безопасную эксплуа-¦ ¦ ¦тацию котла (например, коррозионная активность¦ ¦ ¦и др.) ¦ ¦ -----------------------------------------------+------------------
8. Питательные или циркуляционные насосы теплоносителя 4
------------------------------------------------------------------ ¦ N ¦Тип¦Количество¦Максимально и мини-¦ Параметры ¦ ¦п/п¦на-¦ насосов ¦мально допустимая +-------------------------+ ¦ ¦со-¦ ¦температура на вхо-¦Номинальная ¦Напор насоса¦ ¦ ¦са ¦ ¦де в насос, град. C¦подача, м3/ч¦при номи- ¦ ¦ ¦ ¦ ¦ ¦ ¦нальной по- ¦ ¦ ¦ ¦ ¦ ¦ ¦даче, МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2) ¦ +---+---+----------+-------------------+------------+------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +---+---+----------+-------------------+------------+------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+---+----------+-------------------+------------+-------------
9. Данные об основных и присадочных материалах, используемых при изготовлении элементов, котлов, работающих под давлением
--------------------------------------------------------------------------------------------------------------------------------------------- ¦ N ¦Наиме-¦Номер ¦ Материал ¦Номер ¦Номер ¦ Данные о механических испытаниях по сертификату ¦Химические¦ ¦ ¦п/п¦нова- ¦черте-+-----------+плавки¦и дата +--------------------------------------------------------------------------------+ состав ¦ ¦ ¦ ¦ние ¦жа и ¦Мар- ¦Обоз-¦ или ¦серти- ¦ при температуре 20 град. C ¦ при расчетной ¦ ¦ ¦ ¦ ¦эле- ¦пози- ¦ка ¦наче-¦партии¦фиката,+-------------------------------------------------------+ температуре ¦ ¦ ¦ ¦ ¦мента ¦ция ¦ ¦ние ¦ ¦наиме- ¦сигма¦сигма ¦дельта¦пси, ¦Угол ¦Ударная вязкость 5 , ¦ стенки ¦ ¦ ¦ ¦ ¦ ¦эле- ¦ ¦стан-¦ ¦нование¦0,2, ¦в, МПа¦ с, % ¦ % ¦изгиба¦ Дж/см2 (кгс.м/см2) +------------------------+----------+ ¦ ¦ ¦ ¦мента ¦ ¦дарта¦ ¦органи-¦ МПа ¦(кгс/ ¦ ¦ ¦и диа-+----------------------+ t¦сигмаn,¦сигмаgn, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦зации, ¦(кгс/¦ мм2) ¦ ¦ ¦метр ¦до ста-¦после ¦тип об-¦сигма ¦100000 ¦ МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выдав- ¦мм2) ¦ ¦ ¦ ¦оправ-¦рения ¦старе-¦разца ¦ 0,2, ¦ МПа ¦(кгс/мм2)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦шей его¦ ¦ ¦ ¦ ¦ки или¦ ¦ния ¦ ¦ МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦другие¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦техно-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦логи- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ческие¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦испы- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тания ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+------+------+-----+-----+------+-------+-----+------+------+-----+------+-------+------+-------+------+-------+---------+---+---+--+--+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14 ¦ 15 ¦ 16 ¦ 17 ¦ 18 ¦19 ¦20 ¦21¦22¦ +---+------+------+-----+-----+------+-------+-----+------+------+-----+------+-------+------+-------+------+-------+---------+---+---+--+--+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------+------+-----+-----+------+-------+-----+------+------+-----+------+-------+------+-------+------+-------+---------+---+---+--+---
Примечание. Обозначения: сигма0,2 - предел текучести при 20 град. C; сигмаВ - предел прочности на разрыв при 20 град. C; дельтаs - относительное удлинение при разрыве; пси - относительное сужение; сигмаt0,2 - предел текучести при температуре t; сигмаn - технический предел ползучести при температуре t за 100 000 ч; сигмаgn - технический предел длительной прочности при температуре t за 100000 ч.
10. Карта измерений барабанов, корпусов и коллекторов, изготовленных из листовой стали
---------------------------------------------------------------------------------------------------------------------- ¦ N ¦Наиме- ¦ Номер ¦ Диаметр ¦ Смещение кромок ¦Овальность, %¦ Отклонение ¦Отклонение ¦ ¦п/п¦нование+----------+-----------------------+ сварных стыковых ¦ ¦ профиля ¦от плоскос- ¦ ¦ ¦ ¦эс- ¦сече-¦номи- ¦допус-¦измерен-¦ соединений, мм ¦ ¦ продольного ¦ти, мм ¦ ¦ ¦ ¦киза¦ния ¦нальный¦тимое ¦ное от- +---------------------------+-------------+ сечения, мм ¦ ¦ ¦ ¦ ¦ ¦ ¦(наруж-¦откло-¦клоне- ¦ продольное ¦ круговое ¦допус-¦изме- +-------------+-------------+ ¦ ¦ ¦ ¦ ¦ный или¦нение,¦ние, % +-------------+-------------+тимое ¦ренное¦допус-¦изме- ¦допус-¦изме- ¦ ¦ ¦ ¦ ¦ ¦внутре-¦% (+/ ¦(+/-) ¦допус-¦изме- ¦допус-¦изме- ¦ ¦ ¦тимое ¦ренное¦тимое ¦ренное¦ ¦ ¦ ¦ ¦ ¦нний), ¦-) ¦ ¦тимое ¦ренное¦тимое ¦ренное¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+-------+----+-----+-------+------+--------+------+------+------+------+------+------+------+------+------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14 ¦ 15 ¦ 16 ¦ +---+-------+----------+-------+------+--------+------+------+------+------+------+------+------+------+------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+-------+----------+-------+------+--------+------+------+------+------+------+------+------+------+------+-------
Примечание. Прилагается эскиз элемента.
11. Результаты испытаний и контроля сварных соединений
------------------------------------------------------------------------------------------------------------ ¦ N ¦Наимено- ¦Номер ¦ Механические испытания ¦Металлографический¦Клеймо¦ ¦п/п¦вание эле-¦и дата+----------------------------------------------------------+ анализ ¦свар- ¦ ¦ ¦мента и ¦серти-¦ Сварное соединение ¦ Наплавленный ¦Оценка+------------------+щика ¦ ¦ ¦номер чер-¦фиката+--------------------------------+ металл ¦ ¦Номер и ¦ Оценка ¦ ¦ ¦ ¦тежа, эс- ¦ ¦сигмав,¦Ударная ¦ Тип ¦Диаметр+------------------+ ¦дата до-¦ ¦ ¦ ¦ ¦киза (с ¦ ¦ МПа ¦вязкость¦образца¦отправ-¦сигмав,¦дельтаs, %¦ ¦кумента ¦ ¦ ¦ ¦ ¦указанием ¦ ¦ (кгс/ ¦ Дж/см2 ¦ 6 ¦ки и ¦ МПа ¦ ¦ ¦макро- ¦ ¦ ¦ ¦ ¦соедине- ¦ ¦ мм2) ¦ (кгс. ¦ ¦угол ¦ (кгс/ ¦ ¦ ¦или мик-¦ ¦ ¦ ¦ ¦ний, для ¦ ¦ ¦ м/см2) ¦ ¦загиба ¦ мм2) ¦ ¦ ¦роиссле-¦ ¦ ¦ ¦ ¦которых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дования ¦ ¦ ¦ ¦ ¦выполня- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лись конт-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рольные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦соедине- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------+------+-------+--------+-------+-------+-------+----------+------+--------+---------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ +---+----------+------+-------+--------+-------+-------+-------+----------+------+--------+---------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+----------+------+-------+--------+-------+-------+-------+----------+------+--------+---------+-------
Примечания. 1. Прилагаются (при необходимости) эскизы с указанием расположения сварных соединений, а также микрофотографии структур с описанием последних.
2. При замене испытания сварных соединений труб на ударную вязкость испытанием на сплющивание или загиб результаты вносятся в графу "Ударная вязкость".
3. В графах "Оценка" дается ссылка на соответствующий стандарт.
12. Данные о неразрушающем контроле сварных соединений
------------------------------------------------------------------ ¦ N ¦Наименование ¦ Метод ¦ Объем ¦Выявленные¦ Оценка ¦ ¦п/п¦ элемента и ¦контроля¦контроля¦ дефекты ¦ ¦ ¦ ¦номер чертежа¦ ¦ ¦ ¦ ¦ ¦ ¦ (эскиза) ¦ ¦ ¦ ¦ ¦ +---+-------------+--------+--------+----------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +---+------+------+--------+--------+----------+-----------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------+------+--------+--------+----------+------------------
13. Другие испытания и исследования
14. Данные о термообработке 7
---------------------------------------------------------------------------------------- ¦ N ¦Наимено-¦Номер¦Номер ¦Марка¦Вид при-¦Скорость¦Темпера- ¦Продолжи-¦Скорость¦Способ¦ ¦п/п¦вание ¦чер- ¦и дата ¦мате-¦мененной¦нагрева,¦тура тер-¦тельность¦охлажде-¦охлаж-¦ ¦ ¦элемента¦тежа ¦серти- ¦риала¦термооб-¦ град. ¦мообра- ¦выдержки,¦ния, ¦дения ¦ ¦ ¦ ¦ ¦фиката ¦ ¦работки ¦ C/ч ¦ботки, ¦ч ¦град. C ¦ ¦ ¦ ¦ ¦ ¦о тер- ¦ ¦ ¦ ¦град. C ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мооб- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦работке¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+--------+-----+-------+-----+--------+--------+---------+---------+--------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ +---+--------+-----+-------+-----+--------+--------+---------+---------+--------+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+--------+-----+-------+-----+--------+--------+---------+---------+--------+-------
15. Другие данные
15.1. Результаты гидравлического испытания
---------------------------------------------------------------------- ¦ N ¦Наименование¦ Пробное ¦Продолжительность¦Температура¦Дата¦Оценка¦ ¦п/п¦ элемента ¦давление,¦ выдержки, мин. ¦воды, град.¦ ¦ ¦ ¦ ¦ ¦ МПа ¦ ¦ C ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2)¦ ¦ ¦ ¦ ¦ +---+------------+---------+-----------------+-----------+----+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +---+------------+---------+-----------------+-----------+----+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+------------+---------+-----------------+-----------+----+-------
Примечание. При проведении гидравлического испытания после монтажа на месте установки котла протокол испытания должен быть составлен организацией, проводившей испытание, и приложен к настоящему паспорту.
15.2. Данные, относящиеся к устройствам для гашения теплоносителя в случае его загорания
15.3. Данные об устройствах охлаждения топки в случае аварии
16. Заключение изготовителя
На основании проведенных проверок и испытаний удостоверяется следующее.
1. Элементы котла или котел в сборе 8 изготовлены согласно требованиям Правил устройства и безопасной эксплуатации паровых и водогрейных котлов, соответствующих стандартов, технической документации и техническим условиям на изготовление ______________ __________________________________________________________________ (наименование стандартов, технических условий) __________________________________________________________________
2. Элементы котла или котел в сборе 8 были подвергнуты проверке и соответствуют указанным выше стандартам и технической документации.
3. Элементы котла или котел в сборе были подвергнуты испытанию пробным давлением ___________ МПа (кгс/см2).
4. Трубные элементы котла были подвергнуты измерительному контролю на отклонение от размеров и формы и на проходимость.
5. Элементы котла или котел в сборе признаны годными для работы с параметрами, указанными в настоящем паспорте.
Главный инженер Начальник отдела организации-изготовителя технического контроля качества ________________________ ______________________________ (фамилия, подпись, (фамилия, подпись) печать) "__" ____________ 20__ г.
К паспорту приложены чертежи продольного и поперечного разрезов и план котла с указанием основных размеров и расчет на прочность элементов котла, работающих под давлением: барабана, коллекторов, труб поверхностей нагрева и трубопроводов в пределах котла, встроенных сепараторов, прямоточных котлов, выносных циклонов, пароохладителей и др.
17. Сведения о местонахождении котла
------------------------------------------------------------------ ¦Наименование¦Место нахожде- ¦ Дата установки ¦ ¦организации ¦ние котла (ад- ¦ ¦ ¦ ¦рес владельца) ¦ ¦ +------------+---------------+-----------------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------+---------------+-----------------------------------+ ¦ ¦ ¦ ¦ -------------+---------------+------------------------------------
18. Лицо, ответственное за исправное состояние и безопасную эксплуатацию котла
------------------------------------------------------------------ ¦Номер и дата¦ Должность, ¦Дата проверки знаний ¦ Подпись ¦ ¦ приказа о ¦ фамилия, ¦ Правил ¦ ¦ ¦ назначении ¦имя, отчество¦ ¦ ¦ +------------+-------------+---------------------+---------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------+-------------+---------------------+---------------+ ¦ ¦ ¦ ¦ ¦ -------------+-------------+---------------------+----------------
19. Сведения об установленной арматуре (при ремонте или реконструкции)
------------------------------------------------------------------------- ¦Наименова-¦Количест-¦Условный¦Условное ¦ Материал ¦Место¦Подпись лица, ¦ ¦ние ¦во ¦проход, ¦давление,+----------+уста-¦ответственного¦ ¦ ¦ ¦мм, тип,¦ МПа ¦Марка¦ГОСТ¦новки¦ за исправное ¦ ¦ ¦ ¦ марка ¦(кгс/см2)¦ ¦или ¦ ¦ состояние и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ТУ ¦ ¦ безопасную ¦ +----------+---------+--------+---------+-----+----+-----+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ +----------+---------+--------+---------+-----+----+-----+--------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----------+---------+--------+---------+-----+----+-----+---------------
20. Сведения о замене и ремонте элементов котла, работающих под давлением
------------------------------------------------------------------ ¦Дата и номер¦Сведения о замене¦ Подпись лица, ответственного за ¦ ¦ документа ¦ и ремонте ¦исправное состояние и безопасную ¦ ¦ ¦ ¦ эксплуатацию ¦ +------------+-----------------+---------------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------+-----------------+---------------------------------+ ¦ ¦ ¦ ¦ -------------+-----------------+----------------------------------
Примечание. Документы, подтверждающие качество вновь установленных (взамен изношенных) элементов котла, примененных при ремонте материалов, электродов, а также сварки, должны храниться наравне с паспортом.
21. Чертежи помещения котельной (план и поперечный разрез, а при необходимости и продольный разрез) и удостоверение о качестве монтажа прилагаются к настоящему паспорту
22. Результаты освидетельствования
------------------------------------------------------------------ ¦Дата осви-¦Результаты ¦ Разрешенное ¦Срок следующего освиде- ¦ ¦детельст- ¦освидетель- ¦давление, МПа¦тельствования ¦ ¦вования ¦ствования и ¦ (кгс/см2) ¦ ¦ ¦ ¦подпись ли- ¦ ¦ ¦ ¦ ¦ца, прово- ¦ ¦ ¦ ¦ ¦дившего ос- ¦ ¦ ¦ ¦ ¦видетельст- ¦ ¦ ¦ ¦ ¦вование ¦ ¦ ¦ +----------+------------+-------------+--------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +----------+------------+-------------+--------------------------+ ¦ ¦ ¦ ¦ ¦ -----------+------------+-------------+---------------------------
23. Регистрация
Котел (автономный пароперегреватель, экономайзер) зарегистрирован за N _____________ в _____________________________________________ (регистрирующий орган)
В паспорте прошнуровано всего листов ____, в том числе чертежей на _______ листах и отдельных документов _________ листов согласно прилагаемой описи.
______________________________ ___________ (должность, Ф.И.О. лица, (подпись) зарегистрировавшего объект) М.П.
1 Объем паспорта допускается сокращать за счет исключения сведений, не относящихся к данному котлу.
2 Заполняет организация - изготовитель котла. При применении предохранительного устройства с разрушающимися элементами следует указать тип разрушающегося элемента и его зажимного устройства, наименьшее поперечное сечение, давление срабатывания, коэффициент расхода пара, газа или жидкости, внутренний диаметр подводящего трубопровода и номер паспорта (сертификата).
3 Заполняет организация - изготовитель котла.
4 Заполняет организация-изготовитель котла.
5 Заполняют с указанием типа образца: KCU2, KCU3, KCV; ударная вязкость может быть заменена энергией разрыва КV.
6 Указывается тип образца: KCU2, KCU3, KCV, KV.
7 Допускается заменять таблицы диаграммой по термообработке, включающей все указанные данные.
8 Слова "или котел в сборе" следует зачеркнуть при поставке котла отдельными элементами.
Источник - Постановление Госгортехнадзора России от 11.06.2003 № 88
