Образец паспорта котла автономных пароперегревателей и экономайзера
Приложение 4 к Правилам устройства и безопасной эксплуатации паровых и водогрейных котлов
Разрешение на изготовление
N ___ от _________ 19__ г.
Выдано ___________________
Госгортехнадзором России
(ОБРАЗЕЦ)

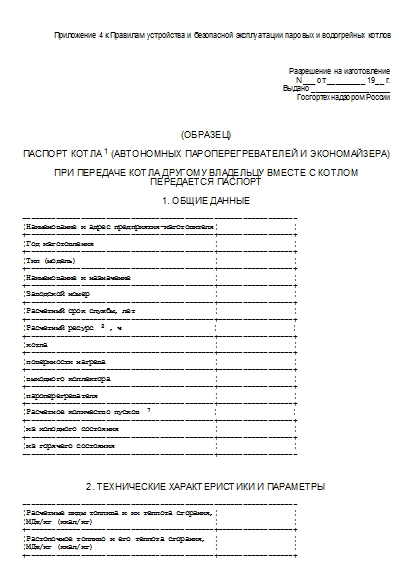

ПАСПОРТ КОТЛА 1 (автономных пароперегревателей и экономайзера)
При передаче котла другому владельцу вместе с котлом передается паспорт
1. Общие данные
------------------------------------------------------------------ ¦Наименование и адрес предприятия-изготовителя¦ ¦ +---------------------------------------------+------------------+ ¦Год изготовления ¦ ¦ +---------------------------------------------+------------------+ ¦Тип (модель) ¦ ¦ +---------------------------------------------+------------------+ ¦Наименование и назначение ¦ ¦ +---------------------------------------------+------------------+ ¦Заводской номер ¦ ¦ +---------------------------------------------+------------------+ ¦Расчетный срок службы, лет ¦ ¦ +---------------------------------------------+------------------+ ¦Расчетный ресурс 2 , ч ¦ ¦ +---------------------------------------------+------------------+ ¦котла ¦ ¦ +---------------------------------------------+------------------+ ¦поверхности нагрева ¦ ¦ +---------------------------------------------+------------------+ ¦выходного коллектора ¦ ¦ +---------------------------------------------+------------------+ ¦пароперегревателя ¦ ¦ +---------------------------------------------+------------------+ ¦Расчетное количество пусков 7 ¦ ¦ +---------------------------------------------+------------------+ ¦из холодного состояния ¦ ¦ +---------------------------------------------+------------------+ ¦из горячего состояния ¦ ¦ ----------------------------------------------+-------------------
2. Технические характеристики и параметры
------------------------------------------------------------------ ¦Расчетные виды топлива и их теплота сгорания,¦ ¦ ¦МДж/кг (ккал/кг) ¦ ¦ +---------------------------------------------+------------------+ ¦Растопочное топливо и его теплота сгорания, ¦ ¦ ¦МДж/кг (ккал/кг) ¦ ¦ +---------------------------------------------+------------------+ ¦Расчетное давление, МПа (кгс/см2) ¦ ¦ +---------------------------------------------+------------------+ ¦в барабане ¦ ¦ +---------------------------------------------+------------------+ ¦в выходном коллекторе пароперегревателя ¦ ¦ +---------------------------------------------+------------------+ ¦Расчетная температура перегретого пара (жид- ¦ ¦ ¦кости), град. С ¦ ¦ +---------------------------------------------+------------------+ ¦Паропроизводительность, т/ч (кг/с) ¦ ¦ +---------------------------------------------+------------------+ ¦Теплопроизводительность, МДж/ч (ккал/ч) ¦ ¦ +---------------------------------------------+------------------+ ¦Тепловая мощность, Вт ¦ ¦ +---------------------------------------------+------------------+ ¦Поверхность нагрева парового котла, м2 ¦ ¦ +---------------------------------------------+------------------+ ¦Испарительная 3 ¦ ¦ +---------------------------------------------+------------------+ ¦Перегревателя ¦ ¦ +---------------------------------------------+------------------+ ¦промежуточного перегревателя ¦ ¦ +---------------------------------------------+------------------+ ¦Экономайзера ¦ ¦ +---------------------------------------------+------------------+ ¦Поверхность нагрева водогрейного котла, м2 ¦ ¦ +---------------------------------------------+------------------+ ¦Объем, м3¦Парового котла¦с естественной цир- ¦водяной при макси-¦ ¦ ¦ ¦куляцией ¦мально допустимом ¦ ¦ ¦ ¦ ¦уровне воды в ба- ¦ ¦ ¦ ¦ ¦рабане ¦ +---------+--------------+--------------------+------------------+ ¦ ¦ ¦ ¦паровой при макси-¦ ¦ ¦ ¦ ¦мально допустимом ¦ ¦ ¦ ¦ ¦уровне воды в ба- ¦ ¦ ¦ ¦ ¦рабане ¦ +---------+--------------+--------------------+------------------+ ¦ ¦ ¦прямоточного ¦паровой ¦ ¦ ¦ ¦ +------------------+ ¦ ¦ ¦ ¦водяной ¦ +---------+--------------+--------------------+------------------+ ¦Водогрейного котла ¦ ¦ ----------------------------------------------+-------------------
3. Данные о предохранительных клапанах (устройствах)
------------------------------------------------------------------ ¦Тип предо-¦Коли-¦Место¦Площадь ¦Коэффициент рас- ¦Давление нача-¦ ¦хранитель-¦чест-¦уста-¦сечения ¦хода пара альфап ¦ла открытия и ¦ ¦ного кла- ¦во ¦новки¦клапана,¦или жидкости аль-¦диапазон дав- ¦ ¦пана ¦ ¦ ¦ мм2 ¦фаж ¦лений начала ¦ ¦ ¦ ¦ ¦ ¦ ¦открытия, МПа ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/см2) ¦ +----------+-----+-----+--------+-----------------+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +----------+-----+-----+--------+-----------------+--------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -----------+-----+-----+--------+-----------------+---------------
Примечание. Заполняется предприятием - изготовителем котла (автономного пароперегревателя, экономайзера). Для водогрейных котлов следует указать перечень устройств для защиты от повышения давления (или температуры).
4. Данные об указателях уровня воды
------------------------------------------------------------------ ¦Тип указателя уровня¦ Количество ¦ Место установки ¦ ¦ воды ¦ ¦ ¦ +--------------------+---------------------+---------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +--------------------+---------------------+---------------------+ ¦Прямого действия ¦ ¦ ¦ +--------------------+---------------------+---------------------+ ¦Дистанционного дей- ¦ ¦ ¦ ¦ствия ¦ ¦ ¦ ---------------------+---------------------+----------------------
5. Данные об основной арматуре 4
------------------------------------------------------------------ ¦Наиме- ¦Коли-¦ГОСТ ¦Услов- ¦Услов-¦ Рабочие ¦ Материал¦Место ¦ ¦нование¦чест-¦или ¦ный ¦ное ¦ параметры ¦ корпуса ¦уста- ¦ ¦армату-¦во ¦ТУ ¦проход,¦давле-+-----------+---------+новки ¦ ¦ры ¦ ¦(мар-¦мм ¦ние, ¦Дав- ¦Тем- ¦Мар-¦ГОСТ¦ ¦ ¦ ¦ ¦ка) ¦ ¦МПа ¦ле- ¦пе- ¦ка ¦или ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/ ¦ние, ¦ра- ¦ ¦ТУ ¦ ¦ ¦ ¦ ¦ ¦ ¦см2) ¦МПАа ¦тура,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(кгс/¦град.¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦см2) ¦C ¦ ¦ ¦ ¦ +-------+-----+-----+-------+------+-----+-----+----+----+-------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ +-------+-----+-----+-------+------+-----+-----+----+----+-------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+-----+-----+-------+------+-----+-----+----+----+--------
6. Данные об основной аппаратуре для измерения, управления, сигнализации, регулирования и автоматической защиты
------------------------------------------------------------------ ¦ Наименование ¦Количество¦ Тип (марка) ¦ ГОСТ или ТУ ¦ +------------------+----------+----------------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------------+----------+----------------+-----------------+ ¦ ¦ ¦ ¦ ¦ -------------------+----------+----------------+------------------
Примечание. Заполняется организацией - изготовителем котла (автономного пароперегревателя, экономайзера) в случае поставки аппаратуры совместно с котлом. В других случаях заполняется владельцем котла.
7. Питательные и циркуляционные насосы
------------------------------------------------------------------ ¦ Тип ¦Завод-¦Коли-¦Максимально ¦ Параметры ¦Тип привода¦ ¦насоса¦изго- ¦чест-¦допустимая +-------------------+(паровой, ¦ ¦ ¦тови- ¦во ¦температура ¦Номиналь-¦Напор на-¦электричес-¦ ¦ ¦тель ¦ ¦воды на ¦ная пода-¦соса при ¦кий и т.д.)¦ ¦ ¦ ¦ ¦входе в пи- ¦ча, м/ч3 ¦номиналь-¦ ¦ ¦ ¦ ¦ ¦тательный ¦ ¦ной пода-¦ ¦ ¦ ¦ ¦ ¦насос, град.¦ ¦че, МПа ¦ ¦ ¦ ¦ ¦ ¦C ¦ ¦(кгс/см2)¦ ¦ +------+------+-----+------------+---------+---------+-----------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +------+------+-----+------------+---------+---------+-----------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------+------+-----+------------+---------+---------+------------
Примечание. Заполняется организацией - изготовителем котла (автономного пароперегревателя, экономайзера) в случае поставки питательных или циркуляционных насосов совместно с котлом. Для энергоблоков тепловых электростанций заполняется владельцем котлов.
8. Данные об основных элементах котла, изготовленных из листовой стали 5
---------------------------------------------------------------------------------------------------- ¦Наименование¦Коли-¦ Размер, мм ¦Материал ¦ Данные о сварке ¦Данные по термообработке 6 ¦ ¦(обечайки и ¦чест-+-----------------+---------+---------------------+-----------------------------+ ¦днища бара- ¦во ¦Диа- ¦Тол- ¦Длина¦Мар-¦ГОСТ¦Вид ¦Электроды¦Метод¦Вид ¦Темпе-¦Продол-¦Способ ¦ ¦банов или ¦ ¦метр ¦щина ¦или ¦ка ¦или ¦свар-¦и свароч-¦и ¦приме-¦ратура¦житель-¦охлаж- ¦ ¦корпусов ¦ ¦внут-¦стен-¦высо-¦ста-¦ТУ ¦ки ¦ная про- ¦объем¦ненной¦термо-¦ность ¦дения ¦ ¦котлов, ¦ ¦рен- ¦ки ¦та ¦ли ¦ ¦ ¦волока ¦конт-¦термо-¦обра- ¦выдерж-¦ ¦ ¦трубные ре- ¦ ¦ний ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦роля ¦обра- ¦ботки,¦ки ¦ ¦ ¦шетки, жа- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка, ¦без ¦ботки ¦град. ¦ ¦ ¦ ¦ровые трубы)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦раз- ¦ ¦C ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦руше-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния ¦ ¦ ¦ ¦ ¦ +------------+-----+-----+-----+-----+----+----+-----+---------+-----+------+------+-------+-------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14 ¦ +------------+-----+-----+-----+-----+----+----+-----+---------+-----+------+------+-------+-------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------------+-----+-----+-----+-----+----+----+-----+---------+-----+------+------+-------+--------
9. Данные об элементах котла, изготовленных из труб
------------------------------------------------------------------------------------------------------- ¦Наименование¦Коли-¦ Размер, мм ¦Материал 7 ¦ Данные о сварке ¦Данные по термообработке 8 ¦ ¦(коллектор, ¦чест-+----------------+-------------+---------------------+-----------------------------+ ¦труба, тру- ¦во ¦Диа-¦Тол- ¦Длина¦ Марка ¦ГОСТ ¦Вид ¦Электроды¦Метод¦ Вид ¦Темпе-¦Продол-¦Способ ¦ ¦бопровод, ¦ ¦метр¦щина ¦ ¦ стали ¦или ¦ ¦и свароч-¦и ¦ ¦ратура¦житель-¦охлаж- ¦ ¦колено, пе- ¦ ¦на- ¦стен-¦ ¦ ¦ТУ ¦ ¦ная про- ¦объем¦ ¦термо-¦ность ¦дения ¦ ¦реход, сбо- ¦ ¦руж-¦ки ¦ ¦ ¦ ¦ ¦волока ¦конт-¦ ¦обра- ¦выдерж-¦ ¦ ¦рочные свар-¦ ¦ный ¦ ¦ ¦ ¦ ¦ ¦(тип, ¦роля ¦ ¦ботки,¦ки, ¦ ¦ ¦ные трубные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦марка, ¦ ¦ ¦град. ¦ ¦ ¦ ¦элементы) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ или ¦ ¦ ¦C ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТУ) ¦ ¦ ¦ ¦ ¦ ¦ +------------+-----+----+-----+-----+-------+-----+-----+---------+-----+------+------+-------+-------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ 10 ¦ 11 ¦ 12 ¦ 13 ¦ 14 ¦ +------------+-----+----+-----+-----+-------+-----+-----+---------+-----+------+------+-------+-------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------------+-----+----+-----+-----+-------+-----+-----+---------+-----+------+------+-------+--------
10. Данные о штуцерах, крышках, плоских днищах, переходах, фланцах с крепежными деталями (болты, шпильки, гайки)
------------------------------------------------------------------ ¦Наименование¦Количество¦Размеры, мм,¦ Материал ¦ ¦ ¦ ¦ или номер +---------------------------+ ¦ ¦ ¦спецификации¦Марка стали ¦ ГОСТ или ТУ ¦ +------------+----------+------------+------------+--------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ +------------+----------+------------+------------+--------------+ ¦ ¦ ¦ ¦ ¦ ¦ -------------+----------+------------+------------+---------------
Примечание. Штуцеры указываются при внутреннем диаметре 36 мм и более.
11. Результаты измерений корпусов котлов, барабанов, коллекторов, изготовленных из листовой стали или поковок
------------------------------------------------------------------ ¦Наимено-¦Номер ¦Номер сече-¦ Наружный (внутренний) диаметр ¦ ¦вание ¦форму-¦ния (через +------------------------------------+ ¦элемента¦ляра ¦1 м длины) ¦Горизонтальный¦Вертикаль-¦Оваль- ¦ ¦котла ¦ ¦ ¦ ¦ный (под ¦ность, % ¦ ¦ ¦ ¦ ¦ ¦углом 90 ¦ ¦ ¦ ¦ ¦ ¦ ¦град.) ¦ ¦ +--------+------+-----------+--------------+----------+----------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +--------+------+-----------+--------------+----------+----------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ---------+------+-----------+--------------+----------+-----------
Примечание. Для барабанов внутренним диаметром менее 1500 мм и рабочим давлением менее 6 МПа (60 кгс/см2) заполнение данной таблицы не требуется.
12. Заключение изготовителя
На основании проведенных проверок и испытаний удостоверяется следующее.
1. Элементы котла или котел в сборе 9 изготовлены согласно требованиям Правил устройства и безопасной эксплуатации паровых и водогрейных котлов, соответствующим стандартам, технической документации и техническим условиям на изготовление __________________________________________________________________ (наименование стандартов, технических условий) __________________________________________________________________
2. Элементы котла или котел в сборе 10 были подвергнуты проверке и соответствуют указанным выше стандартам и технической документации.
3. Элементы котла или котел в сборе 10 были подвергнуты испытанию пробным давлением ____ МПа (кгс/см2).
4. Трубные элементы котла были подвергнуты измерительному контролю на отклонение от размеров и формы и на проходимость.
5. Элементы котла или котел в сборе 10 признаны годными для работы с параметрами, указанными в настоящем паспорте.
Главный инженер Начальник отдела технического организации-изготовителя контроля качества __________________________ _____________________________ (фамилия, подпись, печать) (фамилия, подпись) "__" ____________ 19__ г.
К паспорту приложены чертежи продольного и поперечного разрезов и план котла с указанием основных размеров и расчет на прочность элементов котла, работающих под давлением: барабанов, коллекторов, труб поверхностей нагрева и трубопроводов в пределах котла, встроенных сепараторов прямоточных котлов, выносных циклонов, пароохладителей и др.
13. Сведения о местонахождении котла
------------------------------------------------------------------ ¦Наименование предприятия¦Местонахождение котла¦ Дата установки ¦ ¦ ¦ (адрес владельца) ¦ ¦ +------------------------+---------------------+-----------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------------------+---------------------+-----------------+ ¦ ¦ ¦ ¦ -------------------------+---------------------+------------------
14. Лицо, ответственное за исправное состояние и безопасную эксплуатацию котла
------------------------------------------------------------------ ¦Номер и дата¦Должность, фамилия,¦Дата проверки знаний¦ Подпись ¦ ¦ приказа о ¦ имя, отчество ¦ Правил ¦ ¦ ¦ назначении ¦ ¦ ¦ ¦ +------------+-------------------+--------------------+----------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------+-------------------+--------------------+----------+ ¦ ¦ ¦ ¦ ¦ -------------+-------------------+--------------------+-----------
15. Сведения об установленной арматуре (при ремонте или реконструкции)
------------------------------------------------------------------ ¦Наиме- ¦Дата ¦Коли-¦Услов- ¦Условное ¦Материал ¦Место¦Подпись ¦ ¦нование¦уста-¦чест-¦ный ¦давление,+---------+уста-¦лица, от- ¦ ¦ ¦новки¦во ¦проход,¦МПа (кгс/¦Мар-¦ГОСТ¦новки¦ветствен- ¦ ¦ ¦ ¦ ¦мм, ¦ см2) ¦ка ¦или ¦ ¦ного за ¦ ¦ ¦ ¦ ¦тип, ¦ ¦ ¦ ТУ ¦ ¦исправное ¦ ¦ ¦ ¦ ¦марка ¦ ¦ ¦ ¦ ¦состояние ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦и безопас-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ную экс- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦плуатацию ¦ +-------+-----+-----+-------+---------+----+----+-----+----------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦ +-------+-----+-----+-------+---------+----+----+-----+----------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+-----+-----+-------+---------+----+----+-----+-----------
16. Сведения о замене и ремонте элементов котла, работающих под давлением
------------------------------------------------------------------ ¦Дата и номер¦Сведения о замене¦ Подпись лица, ответственного за ¦ ¦ документа ¦ и ремонте ¦исправное состояние и безопасную ¦ ¦ ¦ ¦ эксплуатацию ¦ +------------+-----------------+---------------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +------------+-----------------+---------------------------------+ ¦ ¦ ¦ ¦ -------------+-----------------+----------------------------------
Примечание. Документы, подтверждающие качество вновь установленных (взамен изношенных) элементов котла, примененных при ремонте материалов, электродов, а также сварки, должны храниться наравне с паспортом.
17. Чертежи помещения котельной (план и поперечный разрез, а при необходимости и продольный разрез) и удостоверение о качестве монтажа прилагаются к паспорту
18. Результаты освидетельствования
------------------------------------------------------------------ ¦Дата освиде-¦Результаты освиде-¦ Разрешенное ¦Срок следующего ¦ ¦тельствова- ¦тельствования и ¦давление, МПа¦освидетельствова- ¦ ¦ния ¦подпись лица, про-¦ (кгс/см2) ¦ния ¦ ¦ ¦водившего освиде- ¦ ¦ ¦ ¦ ¦тельствование ¦ ¦ ¦ +------------+------------------+-------------+------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +------------+------------------+-------------+------------------+ ¦ ¦ ¦ ¦ ¦ -------------+------------------+-------------+-------------------
19. Регистрация
Котел (автономный пароперегреватель, экономайзер) зарегистрирован за N _______ в ___________________________________ (регистрирующий орган) В паспорте прошнуровано всего листов ____, в том числе чертежей на ____ листах и отдельных документов _______ листов согласно прилагаемой описи. ________________________________________ _______________ (должность, фамилия, имя, отчество лица, (подпись) зарегистрировавшего объект) М.П.
1 Объем паспорта допускается сокращать за счет исключения сведений, не относящихся к данному котлу.
2 Допускается не указывать для котлов с рабочим давлением менее 6 МПа (60 кгс/см2), кроме газотрубных котлов.
3 Допускается более подробное подразделение согласно принятому изготовителем, например, "экранная, ширмовая" и т.д.
4 Заполняется организацией - изготовителем котла (автономного пароперегревателя, экономайзера).
5 Для котлов с давлением 6 МПа (60 кгс/см2) и выше по требованию заказчика, содержащемуся в договоре, помимо предусмотренных таблицей сведений, должны быть приложены копии сертификатов на металл заготовки с данными по химическому составу, механическим свойствам в объеме, предусмотренном ГОСТ или ТУ.
6 Допускается замена данных граф 11 - 14 диаграммой по термообработке, включающей все указанные данные для элемента.
7 Для котлов, работающих под давлением 6 МПа (60 кгс/см2) и выше, по требованию заказчика, содержащемуся в договоре, помимо предусмотренных таблицей сведений должны быть приложены копии сертификатов на металл заготовки с данными по химическому составу, механическим свойствам в объеме, предусмотренном ГОСТ или ТУ.
8 Допускается замена данных граф 11 - 14 диаграммой по термообработке, включающей все указанные данные для элемента (коллектор, колено, переходы, тройники и др.).
9 Слова "или котел в сборе" следует зачеркнуть при поставке котла отдельными элементами.
10 Указывается тип образца: KCU2, KCU3, KCV, KV.
Источник - Постановление Госгортехнадзора России от 11.06.2003 № 88
