Обложка журнала полевых испытаний методом кустовой откачки воды из скважины (рекомендуемая форма)

Приложение 5.2
к ГОСТу 23278-78

Рекомендуемое

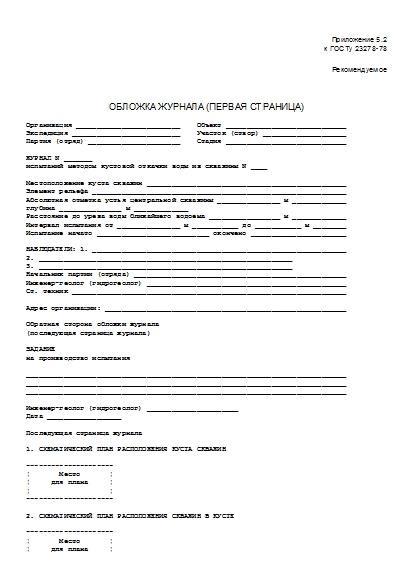

ОБЛОЖКА ЖУРНАЛА (первая страница)

Организация _________________________    Объект _____________________________
Экспедиция __________________________    Участок (створ) ____________________
Партия (отряд) ______________________    Стадия _____________________________

ЖУРНАЛ N _______
испытаний методом кустовой откачки воды из скважины N ____

Местоположение куста скважин ________________________________________________
Элемент рельефа _____________________________________________________________
Абсолютная отметка устья центральной скважины _______________ м _____________
глубина _______________ м _____________
Расстояние до уреза воды ближайшего водоема _________________ м _____________
Интервал испытания от _______________ м ___________ до ___________ м ________
Испытание начато ___________________________ окончено _______________________

НАБЛЮДАТЕЛИ: 1. _____________________________________________________________
2. _____________________________________________________________
3. _____________________________________________________________
Начальник партии (отряда) ___________________________________________________
Инженер-геолог (гидрогеолог) ________________________________________________
Ст. техник __________________________________________________________________

Адрес организации: __________________________________________________________

Обратная сторона обложки журнала
(последующая страница журнала)

ЗАДАНИЕ
на производство испытания

_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

Инженер-геолог (гидрогеолог) ______________________
Дата __________________

Последующая страница журнала

1. СХЕМАТИЧЕСКИЙ ПЛАН РАСПОЛОЖЕНИЯ КУСТА СКВАЖИН

---------------------
¦       Место       ¦
¦     для плана     ¦
¦                   ¦
---------------------

2. СХЕМАТИЧЕСКИЙ ПЛАН РАСПОЛОЖЕНИЯ СКВАЖИН В КУСТЕ

---------------------
¦       Место       ¦
¦     для плана     ¦
¦                   ¦
---------------------

Последующая страница журнала

3. ОБЩИЕ СВЕДЕНИЯ О ВОДОНОСНОМ ГОРИЗОНТЕ

1. Стратиграфический индекс пород ___________________________________________
2. Гидравлическая характеристика ____________________________________________
3. Средняя глубина кровли __________________ м, подошвы ___________________ м
4. Мощность _______________________________________________________________ м

4. СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ И ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ

Насос         Двигатель

1. Тип, марка _______________________________________________________________
2. Производительность (мощность) ____________________________________________

Прибор для измерения расхода воды

1. Сосуд и его емкость ______________________________________________________
2. Цена деления рейки _______________________________________________________
3. Тип водомера _____________________________________________________________
4. Калибр водомера __________________________________________________________
5. Цена деления водомера ____________________________________________________
6. Дата тарировки ___________________________________________________________

Прибор для измерения уровня воды

1. Тип ______________________________________________________________________

Манометр

1. Марка, N ______________________ Предел измерений _________________ кгс/см2
2. Цена деления _________________ кгс/см2. Превышение над устьем __________ м

Прибор для измерения времени

1. Тип ______________________________________________________________________

Способ отвода откачиваемой воды

1. Чем, куда ________________________________________________________________
2. На расстояние от скважины _______________ м ______________________________

Последующая страница журнала

5. СВЕДЕНИЯ О СКВАЖИНАХ

------------------------------------------------------------------
Перечень сведений         ¦Цент-¦Прифильт-¦Наблюдательные
¦раль-¦ровой    ¦скважины
¦ная  ¦пьезометр+--------------
¦сква-¦         ¦N¦N¦N¦N¦N¦N¦N
¦жина ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
-----------------------------------+-----+---------+-+-+-+-+-+-+--
Общие сведения           ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Абсолютная отметка устья, м      ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Глубина, м                       ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Затампонирована до глубины, м    ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Диаметр скважины в интервале ус- ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
тановки фильтра, мм                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Расстояние до центральной скважи-¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
ны, м                              ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Фильтр               ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тип                              ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Диаметр рабочей части фильтра,   ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
мм:                                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
наружный                       ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
внутренний                     ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Глубина установки рабочей части  ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
фильтра, м:                        ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
верх                           ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
низ                            ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Длина рабочей части фильтра, м   ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Длина отстойника, м              ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Длина верхней глухой части, м    ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Общая длина фильтровой колонны, м¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Превышение верха фильтровой ко-  ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
лонны над устьем, м                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Форма отверстий каркаса          ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Скважность каркаса, %            ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тип сетки                        ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Диаметр проволоки обмотки, мм    ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Расстояние между витками обмотки,¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
мм                                 ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Размеры зерен обсыпки, мм        ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Объем обсыпки, м3                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Глубина до верха обсыпки         ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тампон               ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тип                              ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Диаметр труб, мм                 ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Диаметр уплотнителя, мм          ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Длина колонны тампона, м         ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Глубина установки уплотнителя, м:¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
верх                           ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
низ                            ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Превышение верха колонны тампона ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
над устьем скважины, м             ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦

6. СВЕДЕНИЯ О НУЛЕВЫХ ТОЧКАХ

Наименование                     ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Превышение, м:                   ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
до испытания                   ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
после испытания                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
Абсолютная отметка, м:           ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
до испытания                   ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦
после испытания                ¦     ¦         ¦ ¦ ¦ ¦ ¦ ¦ ¦

Последующая страница журнала

6. СХЕМАТИЧЕСКИЙ ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ И КОНСТРУКЦИЯ ЦЕНТРАЛЬНОЙ СКВАЖИНЫ

------------------------------------------------------------------
Стратигра- ¦ Геологический ¦Конструк-¦ Глубина ¦Мощность¦Краткое
фический   ¦разрез, уровень¦ция сква-¦и отметка¦  слоя  ¦литологи-
индекс     ¦ подземных вод ¦жины     ¦ подошвы ¦        ¦ческое
¦               ¦         ¦  слоя   ¦        ¦описание
¦               ¦         +---------+--------+грунтов
¦               ¦         ¦         м        ¦
-----------+---------------+---------+------------------+---------
¦               ¦         ¦         ¦        ¦
¦               ¦         ¦         ¦        ¦

Последующая страница журнала

                    7. СХЕМАТИЧЕСКИЕ ГИДРОГЕОЛОГИЧЕСКИЕ РАЗРЕЗЫ ПО ЛУЧАМ
КУСТА С КОНСТРУКЦИЯМИ НАБЛЮДАТЕЛЬНЫХ СКВАЖИН

---------------------
¦  Место для схемы  ¦
¦гидрогеологического¦
¦      разреза      ¦
---------------------

Последующая страница журнала

8. ДАННЫЕ НАБЛЮДЕНИЙ

Глубина статического уровня подземных вод в центральной скважине, м _____________

--------------------------------------------------------------------------------------
Да-¦ Время  ¦Промежуток¦   Измерение   ¦      Измерение уровней воды      ¦Примечание
та ¦ замера ¦времени   ¦   расходов    ¦                                  ¦(мутность
+--------+между отс-+---------------+----------------------------------+воды, непо-
¦Ча-¦Ми- ¦четами или¦Отс-¦Объем¦Рас-¦Централь- ¦Пьезометр ¦Наблюдатель-¦ладки в ра-
¦сы ¦ну- ¦время     ¦чет ¦     ¦ход ¦ная сква- ¦          ¦ные скважины¦боте, изме-
¦   ¦ты  ¦наполнения¦по  ¦     ¦    ¦жина      ¦          ¦            ¦нение нуле-
¦   ¦    ¦мерного   ¦при-¦     ¦    +----------+----------+------------+вой точки
¦   ¦    ¦сосуда    ¦бору¦     ¦    ¦Глу-¦Пони-¦Глу-¦Пони-¦1¦2¦3¦4¦5¦6 ¦Т °C, отбор
¦   ¦    ¦          ¦    ¦     ¦    ¦бина¦жение¦бина¦жение¦ ¦ ¦ ¦ ¦ ¦  ¦проб воды и
¦   ¦    +----------+----+-----+----+----+-----+----+-----+-+-+-+-+-+--+пр.)
¦   ¦    ¦    с     ¦    л     ¦л/с ¦                м                 ¦
---+---+----+----------+----------+----+----------------------------------+-----------
¦   ¦    ¦          ¦    ¦     ¦    ¦    ¦     ¦    ¦     ¦ ¦ ¦ ¦ ¦ ¦  ¦
¦   ¦    ¦          ¦    ¦     ¦    ¦    ¦     ¦    ¦     ¦ ¦ ¦ ¦ ¦ ¦  ¦

Последующая страница журнала

                                   9. ГРАФИК
изменения расхода откачиваемой воды (Q) во времени (t)

---------------------
¦       Место       ¦
¦    для графика    ¦
¦                   ¦
---------------------

10. ГРАФИКИ
изменения понижений уровней воды (S) в центральной
и наблюдательных скважинах во времени (t и lg t)

---------------------
¦       Место       ¦
¦   для графиков    ¦
¦                   ¦
---------------------

Последняя страница журнала

11. ЗАКЛЮЧЕНИЕ О РЕЗУЛЬТАТАХ ПРОВЕДЕННОГО ИСПЫТАНИЯ

_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

Инженер-геолог (гидрогеолог) ____________________________

Примечание. Перед каждым из наблюдений за уровнями и расходом необходимо указывать его наименование (прокачка, откачка, восстановление).

Источник - Постановление Госстроя СССР от 18.09.1978 № 181
