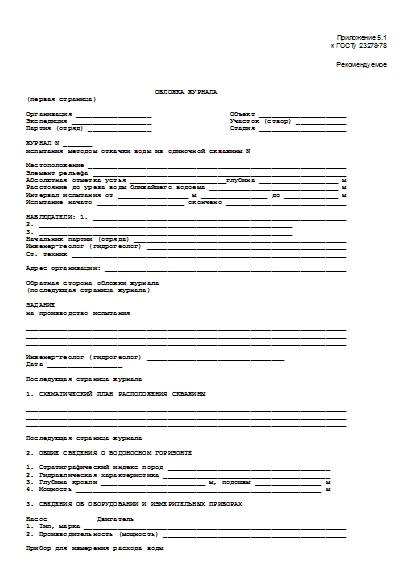

Обложка журнала полевых испытаний методом откачки воды из одиночной скважины (рекомендуемая форма)

Приложение 5.1
к ГОСТу 23278-78

Рекомендуемое



                               ОБЛОЖКА ЖУРНАЛА
(первая страница)

Организация __________________                   Объект _____________________
Экспедиция ___________________                   Участок (створ) ____________
Партия (отряд) _______________                   Стадия _____________________

ЖУРНАЛ N _______
испытания методом откачки воды из одиночной скважины N

Местоположение ______________________________________________________________
Элемент рельефа _____________________________________________________________
Абсолютная отметка устья _______________________глубина ___________________ м
Расстояние до уреза воды ближайшего водоема _______________________________ м
Интервал испытания от _________________ м ________________ до _____________ м
Испытание начато _____________________ окончено _____________________________

НАБЛЮДАТЕЛИ: 1. _____________________________________________________________
2. _____________________________________________________________
3. _____________________________________________________________
Начальник партии (отряда) ___________________________________________________
Инженер-геолог (гидрогеолог) ________________________________________________
Ст. техник __________________________________________________________________

Адрес организации: __________________________________________________________

Обратная сторона обложки журнала
(последующая страница журнала)

ЗАДАНИЕ
на производство испытания

_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

Инженер-геолог (гидрогеолог) _________________________________
Дата __________________

Последующая страница журнала

1. СХЕМАТИЧЕСКИЙ ПЛАН РАСПОЛОЖЕНИЯ СКВАЖИНЫ

_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

Последующая страница журнала

2. ОБЩИЕ СВЕДЕНИЯ О ВОДОНОСНОМ ГОРИЗОНТЕ

1. Стратиграфический индекс пород _______________________________________
2. Гидравлическая характеристика ________________________________________
3. Глубина кровли _________________________ м, подошвы ________________ м
4. Мощность ___________________________________________________________ м

3. СВЕДЕНИЯ ОБ ОБОРУДОВАНИИ И ИЗМЕРИТЕЛЬНЫХ ПРИБОРАХ

Насос            Двигатель
1. Тип, марка _______________________________________________________________
2. Производительность (мощность) ____________________________________________

Прибор для измерения расхода воды

1. Сосуд и его емкость ______________________________________________________
2. Цена деления рейки _______________________________________________________
3. Тип водомера _____________________________________________________________
4. Калибр водомера __________________________________________________________
5. Цена деления водомера ____________________________________________________
6. Дата тарировки ___________________________________________________________

Прибор для измерения уровня воды

1. Тип ______________________________________________________________________

Манометр

1. Марка, N ______________________ Предел измерений _________________ кгс/см2
2. Цена деления ________________ кгс/см2. Превышение над устьем ___________ м

Прибор для измерения времени

1. Тип ______________________________________________________________________

Способ отвода откачиваемой воды

1. Чем, куда ________________________________________________________________
2. На расстояние от скважины ______________________________________________ м


Последующая страница журнала



4. СВЕДЕНИЯ О СКВАЖИНЕ

------------------------------------------------------------------
Перечень сведений             ¦Скважина¦Прифильтровый
¦        ¦  пьезометр
-------------------------------------------+--------+-------------
Общие сведения                ¦        ¦
¦        ¦
Абсолютная отметка устья, м              ¦        ¦
Глубина, м                               ¦        ¦
Затампонирована до глубины, м            ¦        ¦
Диаметр в интервале установки фильтра, мм¦        ¦
¦        ¦
Фильтр                    ¦        ¦
¦        ¦
Тип                                      ¦        ¦
Диаметр рабочей части фильтра, мм:       ¦        ¦
наружный                               ¦        ¦
внутренний                             ¦        ¦
Глубина установки рабочей части фильтра, ¦        ¦
м:                                         ¦        ¦
верх                                   ¦        ¦
низ                                    ¦        ¦
Длина отстойника, м                      ¦        ¦
Длина верхней глухой части, м            ¦        ¦
Общая длина фильтровой колонны, м        ¦        ¦
Превышение верха фильтровой колонны над  ¦        ¦
устьем, м                                  ¦        ¦
Форма отверстий каркаса                  ¦        ¦
Скважность каркаса, %                    ¦        ¦
Тип сетки                                ¦        ¦
Диаметр проволоки обмотки, мм            ¦        ¦
Расстояние между витками обмотки, мм     ¦        ¦
Размеры зерен обсыпки, мм                ¦        ¦
Объем обсыпки, м3                        ¦        ¦
Глубина до верха обсыпки, м              ¦        ¦
¦        ¦
Тампон                   ¦        ¦
¦        ¦
Тип                                      ¦        ¦
Диаметр труб, мм                         ¦        ¦
Диаметр уплотнителя, мм                  ¦        ¦
Длина колонны тампона, м                 ¦        ¦
Глубина установки уплотнителя, м:        ¦        ¦
верх                                   ¦        ¦
низ                                    ¦        ¦
Превышение верха колонны тампона над     ¦        ¦
устьем скважины, м                         ¦        ¦


Последующая страница журнала



4. СВЕДЕНИЯ О НУЛЕВЫХ ТОЧКАХ

------------------------------------------------------------------
Перечень сведений         ¦Скважина¦Прифильтровый¦Водоем
¦        ¦  пьезометр  ¦
------------------------------------+--------+-------------+------
Наименование                      ¦        ¦             ¦
Превышение над устьем скважины, м:¦        ¦             ¦
до испытания                    ¦        ¦             ¦
после испытания                 ¦        ¦             ¦
Абсолютная отметка, м:            ¦        ¦             ¦
до испытания                    ¦        ¦             ¦
после испытания                 ¦        ¦             ¦


Последующая страница журнала



5. СХЕМАТИЧЕСКИЙ ГЕОЛОГИЧЕСКИЙ РАЗРЕЗ И КОНСТРУКЦИЯ СКВАЖИНЫ

------------------------------------------------------------------
Стратигра- ¦ Геологический ¦Конструк-¦ Глубина ¦Мощность¦Краткое
фический   ¦разрез, уровень¦ция сква-¦и отметка¦  слоя  ¦литологи-
индекс     ¦ подземных вод ¦жины     ¦ подошвы ¦        ¦ческое
¦               ¦         ¦  слоя   ¦        ¦описание
¦               ¦         +---------+--------+грунтов
¦               ¦         ¦         м        ¦
-----------+---------------+---------+------------------+---------
¦               ¦         ¦         ¦        ¦
¦               ¦         ¦         ¦        ¦


0,0 м земная поверхность.



Последующая страница журнала



6. ДАННЫЕ НАБЛЮДЕНИЙ

Глубина статического уровня подземных вод в скважине, м ____

------------------------------------------------------------------------------
Да-¦ Время  ¦Промежуток¦   Измерение   ¦  Измерение уровней  ¦Во- ¦Примечание
та ¦ замера ¦времени   ¦   расходов    ¦        воды         ¦доем¦(мутность
+--------+между отс-+---------------+---------------------+    ¦воды, непо-
¦Ча-¦Ми- ¦четами или¦От- ¦Объем¦Рас-¦ Скважина ¦Прифильт- ¦    ¦ладки в ра-
¦сы ¦ну- ¦время     ¦счет¦     ¦ход ¦          ¦ровый     ¦    ¦боте, изме-
¦   ¦ты  ¦наполнения¦по  ¦     ¦    ¦          ¦пьезометр ¦    ¦нение нуле-
¦   ¦    ¦мерного   ¦при-¦     ¦    +----------+----------+    ¦вой точки,
¦   ¦    ¦сосуда    ¦бору¦     ¦    ¦Глу-¦Пони-¦Глу-¦Пони-¦    ¦температура
¦   ¦    ¦          ¦    ¦     ¦    ¦бина¦жение¦бина¦жение¦    ¦воды: отбор
¦   ¦    +----------+    +-----+----+----+-----+----+-----+----+проб воды и
¦   ¦    ¦    с     ¦    ¦  л  ¦л/с ¦             м            ¦пр.)
---+---+----+----------+----+-----+----+--------------------------+-----------
¦   ¦    ¦          ¦    ¦     ¦    ¦    ¦     ¦    ¦     ¦    ¦
¦   ¦    ¦          ¦    ¦     ¦    ¦    ¦     ¦    ¦     ¦    ¦


Последующая страница журнала



                                    7. ГРАФИК
изменения расхода откачиваемой воды (Q) во времени (t)

---------------------
¦       Место       ¦
¦    для графика    ¦
¦                   ¦
---------------------

8. ГРАФИК
изменения понижений уровней воды (S)
во времени (t и lg t)

---------------------
¦       Место       ¦
¦    для графика    ¦
¦                   ¦
---------------------


Последняя страница журнала



9. ЗАКЛЮЧЕНИЕ О РЕЗУЛЬТАТАХ ПРОВЕДЕННОГО ИСПЫТАНИЯ

_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________

Инженер-геолог (гидрогеолог) _________________


Примечание. Перед каждым из наблюдений за уровнями и расходом необходимо строкой указывать его наименование (до откачки, при прокачке, откачке и при наблюдениях за восстановлением).



Источник - Постановление Госстроя СССР от 18.09.1978 № 181
