Исходные данные (монтажные) на разработку проектной документации с применением блоков (обязательная форма)

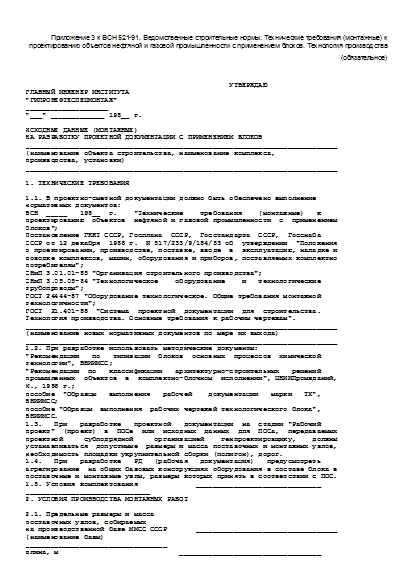

Приложение 3 к ВСН 521-91. Ведомственные строительные нормы. Технические требования (монтажные) к проектированию объектов нефтяной и газовой промышленности с применением блоков. Технология производства

(обязательное)

                                                 УТВЕРЖДАЮ
ГЛАВНЫЙ ИНЖЕНЕР ИНСТИТУТА
"ГИПРОНЕФТЕСПЕЦМОНТАЖ"
____________________
"___" _____________ 198__ г.

ИСХОДНЫЕ ДАННЫЕ (МОНТАЖНЫЕ)
НА РАЗРАБОТКУ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ С ПРИМЕНЕНИЕМ БЛОКОВ
___________________________________________________________________________
(наименование объекта строительства, наименование комплекса,
производства, установки)
___________________________________________________________________________

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. В проектно-сметной документации должно быть обеспечено выполнение
нормативных документов:
ВСН  _____   198__  г.    "Технические    требования    (монтажные)   к
проектированию  объектов  нефтяной и газовой промышленности  с  применением
блоков";
Постановление ГКНТ СССР, Госплана  СССР,  Госстандарта  СССР,  Госснаба
СССР от 12 декабря  1986 г.  N 517/233/9/184/53 об  утверждении  "Положения
о проектировании, производстве, поставке, вводе  в  эксплуатацию, наладке и
доводке комплексов, машин, оборудования и приборов, поставляемых комплектно
потребителям";
СНиП 3.01.01-85 "Организация строительного производства";
СНиП 3.05.05-84 "Технологическое    оборудование    и   технологические
трубопроводы";
ГОСТ 24444-87 "Оборудование технологическое. Общие требования монтажной
технологичности";
ГОСТ  21.401-88  "Система  проектной  документации  для  строительства.
Технология производства. Основные требования к рабочим чертежам".
___________________________________________________________________________
(наименование новых нормативных документов по мере их выхода)
___________________________________________________________________________
1.2. При разработке использовать методические документы:
"Рекомендации   по   типизации  блоков  основных  процессов  химической
технологии", ВНИИМСС;
"Рекомендации  по   классификации   архитектурно-строительных   решений
промышленных  объектов  в  комплектно-блочном  исполнении", ЦНИИПромзданий,
М., 1986 г.;
пособие  "Образцы   выполнения   рабочей    документации   марки   ТХ",
ВНИИМСС;
пособие "Образцы  выполнения  рабочих чертежей технологического блока",
ВНИИМСС.
1.3.   При   разработке   проектной   документации  на  стадии "Рабочий
проект"  (проект)  в  ПОСе  или  исходных  данных  для  ПОСа,  передаваемых
проектной     субподрядной     организацией    генпроектировщику,    должны
устанавливаться  допустимые  размеры и масса поставочных и монтажных узлов,
необходимость площадки укрупнительной сборки (полигон), дорог.
1.4.   При   разработке   РД   (рабочая   документация)   предусмотреть
агрегирование  на общих базовых конструкциях оборудования в составе блока в
поставочные и монтажные узлы, размеры которых принять в соответствии с ПОС.
1.5. Условия комплектования              ______________________________
______________________________
2. УСЛОВИЯ ПРОИЗВОДСТВА МОНТАЖНЫХ РАБОТ

2.1. Предельные размеры и масса
поставочных узлов, собираемых
на производственной базе ММСС СССР       __________________________________
(наименование базы)
__________________________________
длина, м                             __________________________________
ширина, м                            __________________________________
высота, м                            __________________________________
масса, т                             __________________________________
2.2. Расстояние от производ-
ственной базы до места монтажа, км       __________________________________
2.3. Транспортные средства
перевозки поставочных и
монтажных узлов                          __________________________________
__________________________________
__________________________________
(типы и марка)
2.4. Грузоподъемные средства
для монтажа блоков                       __________________________________
__________________________________
__________________________________
(типы и марка)
__________________________________
__________________________________

3. ТРЕБОВАНИЯ К ОТДЕЛЬНЫМ ЧАСТЯМ ПРОЕКТА (по представлению
специализированных и других организаций ММСС СССР)

3.1. Строительная часть              __________________________________
__________________________________
__________________________________

3.2. Электроснабжение                          ВСН 492-87/ММСС СССР

3.3. Автоматизация                             ВСН 505/216-87
ММСС СССР/МНХП СССР

3.4. Тепловая изоляция                         ВСН 500-87/ММСС СССР
3.5. Антикоррозионная
защита                          __________________________________
__________________________________
3.6. Сантехнические устройства
и промышленная ветиляция                           ВСН 485-86/ММСС СССР

4. ДРУГИЕ ТРЕБОВАНИЯ (по решению монтажных и других
заинтересованных организаций)
__________________________________
__________________________________
__________________________________
Основание для разработки
исходных данных (монтажных)              __________________________________
(наименование и номер документа
генпроектировщика, треста и др.
организаций, представляющих
исходные данные)

РАЗРАБОТЧИК ИСХОДНЫХ ДАННЫХ
(представитель Гипронефтеспецмонтажа)    __________             ___________
Подпись          Ф.И.О., должность

Источник - Ведомственные строительные нормы Минмонтажспецстроя СССР от 06.08.1991 № ВСН 521-91
