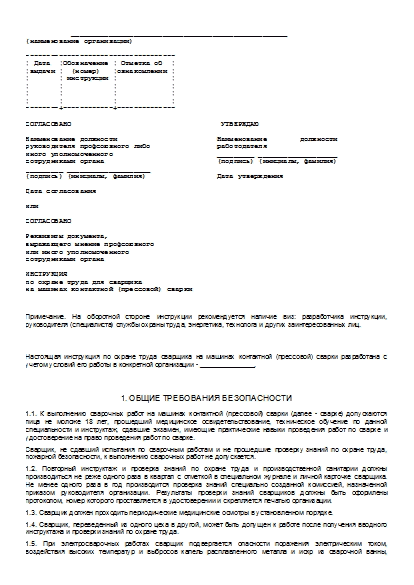

Инструкция по охране труда для сварщика на машинах контактной (прессовой) сварки
____________________________________________________ (наименование организации) ------------------------------------ ¦ Дата ¦Обозначение ¦ Отметка об ¦ ¦выдачи ¦ (номер) ¦ознакомлении ¦ ¦ ¦ инструкции ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ --------+------------+-------------- СОГЛАСОВАНО УТВЕРЖДАЮ Наименование должности Наименование должности руководителя профсоюзного либо работодателя иного уполномоченного _________ ___________________ сотрудниками органа (подпись) (инициалы, фамилия) _________ ____________________ (подпись) (инициалы, фамилия) Дата утверждения Дата согласования или СОГЛАСОВАНО Реквизиты документа, выражающего мнение профсоюзного или иного уполномоченного сотрудниками органа ИНСТРУКЦИЯ по охране труда для сварщика на машинах контактной (прессовой) сварки
Примечание. На оборотной стороне инструкции рекомендуется наличие виз: разработчика инструкции, руководителя (специалиста) службы охраны труда, энергетика, технолога и других заинтересованных лиц.
Настоящая инструкция по охране труда сварщика на машинах контактной (прессовой) сварки разработана с учетом условий его работы в конкретной организации - _______________.
1. ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
1.1. К выполнению сварочных работ на машинах контактной (прессовой) сварки (далее - сварке) допускаются лица не моложе 18 лет, прошедший медицинское освидетельствование, техническое обучение по данной специальности и инструктаж, сдавшие экзамен, имеющие практические навыки проведения работ по сварке и удостоверение на право проведения работ по сварке.
Сварщик, не сдавший испытания по сварочным работам и не прошедшие проверку знаний по охране труда, пожарной безопасности, к выполнению сварочных работ не допускается.
1.2. Повторный инструктаж и проверка знаний по охране труда и производственной санитарии должны производиться не реже одного раза в квартал с отметкой в специальном журнале и личной карточке сварщика. Не менее одного раза в год производится проверка знаний специально созданной комиссией, назначенной приказом руководителя организации. Результаты проверки знаний сварщиков должны быть оформлены протоколом, номер которого проставляется в удостоверении и скрепляется печатью организации.
1.3. Сварщик должен проходить периодические медицинские осмотры в установленном порядке.
1.4. Сварщик, переведенный из одного цеха в другой, может быть допущен к работе после получения вводного инструктажа и проверки знаний по охране труда.
1.5. При электросварочных работах сварщик подвергается опасности поражения электрическим током, воздействия высоких температур и выбросов капель расплавленного металла и искр из сварочной ванны, радиационного воздействия и мягкого рентгеновского излучения при специальных видах сварки, сильных электромагнитных полей, значительных концентраций сварочных аэрозолей и газов, ионизация воздуха, шума, вибрации, опасности ушибов и порезов рук о кромки свариваемых деталей, которые могут стать причиной травм и профессиональных заболеваний.
При сварке изделий из синтетических материалов основными неблагоприятными факторами являются высокочастотные электромагнитные поля значительной интенсивности, выделение летучих токсичных веществ (фенола, окиси этилена, формальдегида, паров ацетона и органических растворителей).
1.6. Применяемое сварочное оборудование должно быть оснащено предохранительными и ограждающими устройствами. Запрещается работать без экранирования, устройства местной вытяжной вентиляции.
1.7. При сварке под слоем флюса (как автоматической, так и полуавтоматической) каждый сварочный аппарат должен быть оснащен отдельным заземляющим проводом непосредственно с заземляющей магистралью, все части автоматов и полуавтоматов должны быть надежно заземлены, плавкие предохранители должны соответствовать паспортным данным, шкафы, пульты должны иметь дверцы с блокировкой, отключающей первичное напряжение при их открытии.
1.8. Опасность поражения электрическим током при сварке.
1.8.1. Большая опасность поражения электрическим током обуславливается тем, что часто эта опасность не воспринимается человеком как источник непосредственной опасности.
1.8.2. При протекании электрического тока через тело человека возникает опасность поражения его отдельных органов или организма в целом.
1.8.3. Основными видами поражения электрическим током являются: ожоги электрической дугой, удар при прикосновении к токоведущим частям, разрыв тканей и др.
1.8.4. Наиболее опасным является электрический удар, сопровождаемый у пострадавшего судорогами, потерей сознания, сильным ослаблением или прекращением деятельности органов дыхания и кровообращения.
1.8.5. Тяжесть электрической травмы зависит от величины сопротивления тела человека электрическому току, от величины электрического тока (табл. 1) и продолжительности контакта, от величины соприкасаемой поверхности и плотности контакта, от влажности, чистоты кожи и наличия царапин. Эта опасность резко возрастает, если, например, руки сварщика покрыты машинным маслом или мелкими металлическими частицами от стружки.
Таблица 1. Поражающее действие тока на различные органы человека
------------------------------------------------------------------- ¦Сила тока,¦ Поражающее действие тока ¦ ¦ мА +------------------------------------------------------+ ¦ ¦ переменный ток с ¦ постоянный ток ¦ ¦ ¦ частотой 50 - 60 Гц ¦ ¦ +----------+--------------------------+---------------------------+ ¦2 - 3 ¦Сильное дрожание пальцев ¦Не ощущается ¦ ¦ ¦рук ¦ ¦ ¦ ¦ ¦ ¦ ¦5 - 10 ¦Судороги рук ¦Зуд, ощущение нагрева ¦ ¦ ¦ ¦ ¦ ¦12 - 15 ¦Сильные боли в руках, руки¦Усиление ощущения нагрева ¦ ¦ ¦трудно оторвать от ¦ ¦ ¦ ¦электропроводов. Состояние¦ ¦ ¦ ¦терпимо 5 - 10 с ¦ ¦ ¦ ¦ ¦ ¦ ¦20 - 25 ¦Руки парализуются, ¦Усиление нагрева. ¦ ¦ ¦оторвать их от ¦Незначительное сокращение ¦ ¦ ¦электропроводов ¦мышц рук ¦ ¦ ¦невозможно. Сильные боли. ¦ ¦ ¦ ¦Дыхание затрудняется. ¦ ¦ ¦ ¦Состояние терпимо не более¦ ¦ ¦ ¦5 с ¦ ¦ ¦ ¦ ¦ ¦ ¦50 - 80 ¦Паралич дыхания ¦Сильный нагрев. Сокращение ¦ ¦ ¦ ¦мышц рук. Судороги. ¦ ¦ ¦ ¦Затруднение дыхания ¦ ¦ ¦ ¦ ¦ ¦90 - 110 ¦Паралич дыхания. При ¦Паралич дыхания ¦ ¦ ¦контакте более 3 с - ¦ ¦ ¦ ¦паралич сердца ¦ ¦ ¦ ¦ ¦ ¦ ¦300 и ¦Паралич дыхания и сердца ¦Поражение дыхания и сердца ¦ ¦более ¦при контакте более 1 с ¦при контакте более 0,1 с ¦ -----------+--------------------------+----------------------------
Примечания.
1. Сила тока, проходящего через тело пострадавшего, зависит от площади контакта: чем больше его площадь, тем меньше сопротивление прохождению тока оказывает кожный покров.
2. С увеличением времени контакта по мере прохождения тока в результате нарастающего нагревания и поражения рогового слоя кожи уменьшается сопротивление тела пострадавшего.
3. Степень опасности поражения электрическим током зависит от того, каким образом произошло включение пострадавшего в электрическую сеть. Наибольшую опасность представляет двухполюсное прикосновение.
4. При кратковременном контакте степень поражения электрическим током зависит от фазы работы сердца пострадавшего: особую опасность представляет совпадение прохождения тока с периодом между сокращениями и расширениями предсердий и желудочков сердца, длящимися около 0,1 с.
5. Допустимое безопасное напряжение для нормальных условий работы при исправной сухой спецодежде и обуви принимается: для сухих помещений - 36 В и ниже, для сырых помещений - 12 В и ниже.
1.8.6. Токоведущая сеть сварочных установок (к сварочным постам, трансформаторам и особенно к передвижным сварочным установкам) не должна иметь изношенных, оголенных или голых проводов, могущих стать причиной поражения током не только сварщиков, но и посторонних лиц.
1.8.7. Прокладка проводов к трансформатору по полу, по земле или другим способом, при котором изоляция провода не защищена, а сам провод доступен для прикосновения, запрещается.
1.8.8. Стены сварочных кабин, переносные ширмы, стены сварочных цехов должны окрашиваться в светлые матовые тона цинковыми белилами, желтого крона или титановыми белилами.
1.9. Сварщик должен быть защищен от воздействия лучей сварочной дуги, аэрозоля и газов, от поражения электрическим током, выплесков расплавленного металла, брызг, искр, от ожогов рук, тела при соприкосновении с расплавленным металлом в зоне сварного шва и др. как средствами коллективной, так и индивидуальной защиты.
1.10. Спецодежда. Защитный костюм должен быть прочным, огнестойким, легким, воздухопроницаемым, неэлектропроводным с малой усадкой. Костюмы из брезентовой парусины с огнестойкой пропиткой с накладками из кожевенного спилка и тентового материала удовлетворяют этим требованиям.
1.11. Рукавицы должны быть прочными и достаточно эластичными, не должны прожигаться при попадании искр, не изменять своих свойств при температуре до -25 град. С. Рукавицы из кожевенного спилка удовлетворяют данным требованиям. Рукавицы могут быть однопалыми с короткими или длинными крагами, обычными или утепленными. Рукавицы должны быть изготовлены из материалов с огнестойким покрытием. Рукавицы из брезента не пригодны как по срокам носки, так и по качеству.
1.12. Спецобувь должна обеспечивать защиту ног сварщика от ожогов и травм. Ботинки с носками, облицованными металлическими пластинками, и с боковой застежкой исключают попадание искр и капель расплавленного металла и обеспечивают необходимую защиту ног от механических травм.
1.13. При повышенной опасности поражения электрическим током сварщик обеспечивается диэлектрическими перчатками, галошами, резиновыми ковриками.
1.14. Для защиты органов дыхания сварщика при незначительных концентрациях газов и аэрозоля могут применяться противопылевые респираторы ШБ-1, "Лепесток", "Астра-2"; при высоких концентрациях газов и аэрозоля должны использоваться шланговые противогазы с принудительной подачей воздуха, системы принудительной подачи воздуха под маску электросварщика.
1.15. Для защиты глаз и лица сварщика должны применяться специальные щитки и маски со смотровым окном, размер которого не должен уменьшать угол зрения сварщика, оборудованным светофильтром, соответствующим конкретным условиям излучения сварочной дуги (табл. 2).
Таблица 2. Защитные светофильтры
------------------------------------------------------------------- ¦ N ¦ Назначение ¦Марка ¦ Визуальный ¦ ¦п/п¦ ¦свето- ¦ коэффициент ¦ ¦ ¦ ¦фильтра¦пропускания, ¦ ¦ ¦ ¦ ¦ % ¦ +---+---------------------------------------+-------+-------------+ ¦ 1 ¦Для работы на открытых площадках при ¦ В-1 ¦ 22,1 ¦ ¦ ¦ярком освещении и для вспомогательных ¦ ¦ ¦ ¦ ¦рабочих при электросварке ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2 ¦Для вспомогательных рабочих при ¦ В-2 ¦ 10,4 ¦ ¦ ¦электросварке в цехах ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3 ¦Для газосварщиков и для вспомогательных¦ Г-1, ¦ 3,2 ¦ ¦ ¦рабочих при электросварке на открытых ¦ В-3 ¦ ¦ ¦ ¦площадках ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4 ¦Для газосварщиков (газовая сварка и ¦ Г-2 ¦ 0,984 ¦ ¦ ¦резка средней мощности) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5 ¦Для газосварщиков (мощная газовая ¦ Г-3 ¦ 0,303 ¦ ¦ ¦сварка и резка) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 6 ¦Для электросварщиков при сварочном токе¦ Э-1 ¦ 0,0088 ¦ ¦ ¦от 30 до 75 А ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 7 ¦То же, при токе от 75 до 200 А ¦ Э-2 ¦ 0,0027 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8 ¦То же, при токе от 200 до 400 А ¦ Э-3 ¦ 0,00087 ¦ ¦ ¦ ¦ ¦ ¦ ¦ 9 ¦То же, при токе выше 400 А ¦ Э-4 ¦ 0,00027 ¦ ----+---------------------------------------+-------+--------------
Пучок излучения при сварке должен быть направлен на неотражающие и невоспламеняющиеся поверхности, траектория пучка излучения должна быть недоступна для сварщика. Для сварщика обязателен офтальмологический контроль.
1.16. Для защиты головы сварщик обеспечивается защитными касками из токонепроводящих материалов.
1.17. Для защиты органов слуха от шума должны использоваться вкладыши типа "Беруши" или наушники.
1.18. Сварщик несет ответственность за нарушение требований настоящей инструкции в соответствии с действующим законодательством.
2. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ
2.1. Осмотреть, привести в порядок и надеть спецодежду и спецобувь.
2.2. Проверить исправность и комплектность СИЗ.
2.3. Осмотреть рабочее место, убрать с него все, что может мешать работе, освободить проходы и не загромождать их.
2.4. Проверить исправность оборудования, соединений, предохранителей и блокираторов.
2.5. Убедиться в исправности вентиляции, заземления и других защитных устройств.
2.6. Освободить рабочее место и прилегающее пространство от легковоспламеняющихся материалов.
2.7. Проверить исправность освещения, рубильников.
3. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ
3.1. Сварку следует выполнять только в спецодежде и с применением СИЗ, в том числе установку деталей и изделий в приспособления.
3.2. Сварку на контактных и точечных машинах простых изделий, узлов и конструкций, трубопроводов и емкостей из стали, цветных металлов, сплавов, неметаллических материалов и инструмента, сварку трением, резку заливов, складчатостей, наростов на отливках на установках воздушно-электроконтактной резки (ВЭКР), при выполнении работ на самоходных стыкосварочных машинах, работающих в полевых условиях от собственных источников питания, проводить только по утвержденной технологии.
3.3. Требования безопасности при эксплуатации баллонов со сжатыми и сжиженными газами:
3.3.1. При получении баллонов на складе их необходимо осмотреть и убедиться в том, что:
- на корпусе баллона нет вмятин, повреждений;
- срок годности баллона, указанный на клейме, не истек;
- защитный колпак на вентиле имеется;
- вентиль исправен и газ в баллоне имеется (для чего вставить скобу от вентиля и плавным поворотом специального ключа приоткрыть вентиль. Убедившись в том, что в баллоне газ имеется, закрыть вентиль, надеть колпак. Применение молотка и других предметов для открытия вентиля не допускается).
3.3.2. Для транспортирования баллонов необходимо применять специальные тележки. Переноска баллонов на плечах даже на короткое расстояние запрещается, т.к. при случайном падении баллона возможна травма, а при ударе его о твердый предмет возможен взрыв.
3.3.3. Отогревание замерзшего баллона (редуктора) с углекислым газом необходимо производить путем размещения баллона в теплом помещении с температурой 20 - 25 град. С до полного отогревания. Может быть допущено отогревание редуктора водой с температурой не более 25 град. С.
Отогревание баллона (редуктора) пламенем горелки, струей пара запрещается, т.к. при резком нагреве может произойти взрыв.
3.3.4. Размещение баллонов следует производить не ближе 5 метров от нагревательных приборов, т.к. давление сжиженной углекислоты в баллоне при изменении температуры окружающего воздуха от 0 до 20 град. С повышается от 35 до 50 атм.
3.3.5. Баллоны на рабочем месте должны храниться в вертикальном положении в специальных стойках или шкафах или в горизонтальном положении. Во всех случаях баллоны должны быть закреплены.
3.3.6. При сварке на открытых площадках в зимнее время баллоны с углекислым газом во избежание замерзания должны размещаться в утепленных помещениях.
Для предотвращения замерзания углекислого газа в редукторе перед ним должен быть установлен подогреватель напряжением не выше 36 В и мощностью не более 70 Вт с исключением контакта спиралей нагрева с баллоном и его нагрева.
3.3.7. При централизованном питании сварочных постов углекислым газом контейнеры-накопители должны быть огорожены с шириной прохода между контейнером и металлическим ограждением не менее 1 м. Вблизи контейнера не должно быть источников нагрева.
При использовании в качестве сосудов-накопителей транспортных автоцистерн площадка должна быть оборудована грузоподъемными средствами для погрузки и разгрузки автоцистерн.
3.3.8. При установке на открытом воздухе контейнер со сжиженным углекислым газом должен быть укрыт навесом, защищающим его от прямых солнечных лучей и атмосферных осадков.
3.3.9. Рабочее давление в контейнере должно поддерживаться автоматически в пределах 8 - 12 атм.
3.3.10. На площадке подачи защитного газа к сварочным постам должно находиться не более 20 баллонов и не должно находиться посторонних предметов и особенно горючих веществ.
3.3.11. Питание подогревателя снабжения сварочных постов углекислым газом от контейнеров или рамповой системы должно осуществляться горячей водой или паром.
3.3.12. При эксплуатации контейнеров со сжиженным аргоном освобождение контейнеров должно производиться с помощью испарителя. Открытие и закрытие вентилей должно производиться плавно, без толчков и ударов. Подтяжку болтов и сальников на вентилях и трубопроводах нельзя производить под давлением. Во избежание обморожения необходимо избегать попадания жидкого аргона на кожный покров.
3.3.13. За эксплуатацией контейнеров и рамп должен быть установлен постоянный контроль. Предохранительные клапаны должны быть отрегулированы, опломбированы и содержаться в чистоте. Все оборудование, работающее под давлением, должно быть зарегистрировано в органах госгортехнадзора.
3.3.14. К обслуживанию контейнеров и рамп допускаются сварщики, сдавшие экзамены по устройству и безопасной эксплуатации сосудов, работающих под давлением.
3.3.15. Хранение в одном помещении баллонов с кислородом и баллонов с горючими газами запрещается.
3.3.16. Остаточное давление газа в баллоне должно быть 1 - 2 атм (для проверки на наполнительной станции находящегося в баллоне газа). Расходование газа из баллона полностью не допускается.
3.4. Запрещается использовать сжиженные газы при работах, выполняемых в подвальных помещениях.
3.5. Металл, поступающий на сварку, должен быть очищен от краски (особенно на свинцовой основе), масла, окалины, грязи для предотвращения разбрызгивания металла и загрязнения воздуха испарением и газами.
При сварке окрашенного, загрунтованного металла его необходимо очистить по линии шва. Ширина очищаемой от краски полосы должна быть не менее 100 мм (по 50 мм на каждую сторону).
Применение для этой цели газового пламени запрещается.
3.6. Зачистку деталей и изделий под сварку и после сварки выполнять исправным инструментом.
4. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ
4.1. При возникновении возгорания - прекратить работу, обесточить оборудование, оповестить окружающих и непосредственного начальника, вызвать пожарную команду, эвакуировать людей из опасной зоны и принять меры по ликвидации очага загорания.
4.2. В случае поражения током, при отравлении газами, при получении ожогов - прекратить работу, обесточить оборудование, оповестить окружающих и непосредственного начальника, вызвать медицинскую помощь, принять меры по оказанию первой медицинской помощи.
4.3. Возобновление работы возможно только после устранения неисправностей, проверки оборудования и помещения.
4.4. Доврачебная помощь при поражении электрическим током
4.4.1. Исход поражения электрическим током зависит от того, как быстро освободили пострадавшего от действия электрического тока, и от того, оказали ли ему своевременно и правильно первую доврачебную помощь.
4.4.2. При освобождении пострадавшего от действия электрического тока необходимо применять резиновые перчатки, использовать сухие доски, резиновые коврики.
Освобождение пострадавшего на высоте от действия электрического тока необходимо производить, кроме того, с применением мер, предотвращающих падение пострадавшего при снятии напряжения.
4.4.3. Освобождение пострадавшего от действия электрического тока должно производиться отключением напряжения в сети, снятием токоведущего провода с пострадавшего, перерезанием (перерубания) токоведущего провода и другими способами.
4.4.4. Если пострадавший после освобождения от действия электрического тока находится в сознании, необходимо расстегнуть или снять стесняющую одежду, обеспечить полный покой и доступ свежего воздуха до прибытия медицинского персонала.
4.4.5. Если пострадавший не дышит или дышит судорожно, после освобождения его от стесняющей одежды необходимо сделать искусственное дыхание одним из известных методов.
При способе "изо рта в рот" производят 10 - 12 вдуваний в рот (или в нос) пострадавшему в 1 мин. В гигиенических целях воздух должен вдуваться пострадавшему через смоченную марлю или специальную трубку.
Одновременно с вдуванием должен производиться наружный массаж сердца ритмичными сжатиями передней стенки грудной клетки крест-накрест сложенными ладонями.
4.4.6. Обязательным требованием для работ с повышенной опасностью поражения электрическим током является наличие в каждой смене, на каждом участке или объекте производства таких работ персонала, обученного практическим приемам освобождения от действия тока и методам оказания первой доврачебной помощи. При проведении работ по газовой сварке в специально отведенном месте должны находиться средства для оказания первой медицинской помощи: стерильный перевязочный материал, кровоостанавливающий жгут, лейкопластырь, бинты, настойка йода, нашатырный спирт, спринцовка для промывания, мазь от ожогов.
5. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПО ОКОНЧАНИИ РАБОТЫ
5.1. После прекращения работы - отключить оборудование и аппаратуру, убрать инструменты и приспособления.
5.2. Произвести уборку рабочего места.
5.3. Снять и привести в порядок спецодежду и СИЗ.
5.4. Вымыть лицо и руки с мылом или принять душ.
Источник - Кабанов О.М.
