Гидравлические характеристики участков по результатам испытаний. Форма № 3 (рекомендуемая)

Приложение Г к Методическим указаниям по испытанию водяных тепловых сетей на гидравлические потери без нарушения режимов эксплуатации РД 153-34.1-20.526-00

(рекомендуемое)

Таблица Г.3

Форма 3

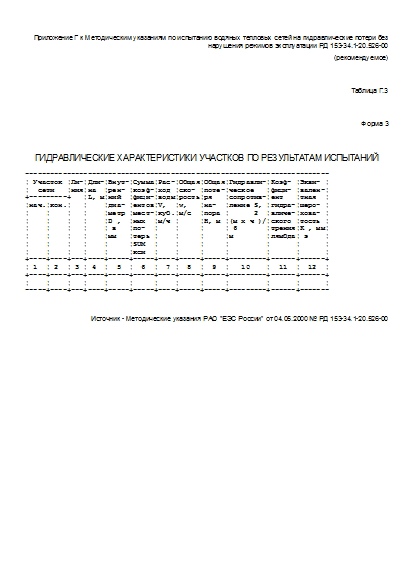

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЧАСТКОВ ПО РЕЗУЛЬТАТАМ ИСПЫТАНИЙ

-------------------------------------------------------------------------
¦ Участок ¦Ли-¦Дли-¦Внут-¦Сумма¦Рас-¦Общая¦Общая¦Гидравли-¦Коэф- ¦Экви- ¦
¦  сети   ¦ния¦на  ¦рен- ¦коэф-¦ход ¦ско- ¦поте-¦ческое   ¦фици- ¦вален-¦
+---------+   ¦L, м¦ний  ¦фици-¦воды¦рость¦ря   ¦сопротив-¦ент   ¦тная  ¦
¦нач.¦кон.¦   ¦    ¦диа- ¦ентов¦V,  ¦w,   ¦на-  ¦ление S, ¦гидра-¦шеро- ¦
¦    ¦    ¦   ¦    ¦метр ¦мест-¦куб.¦м/с  ¦пора ¦      2  ¦вличе-¦хова- ¦
¦    ¦    ¦   ¦    ¦D ,  ¦ных  ¦м/ч ¦     ¦Н, м ¦(м х ч )/¦ского ¦тость ¦
¦    ¦    ¦   ¦    ¦ в   ¦по-  ¦    ¦     ¦     ¦ 6       ¦трения¦К , мм¦
¦    ¦    ¦   ¦    ¦мм   ¦терь ¦    ¦     ¦     ¦м        ¦лямбда¦ э    ¦
¦    ¦    ¦   ¦    ¦     ¦SUM  ¦    ¦     ¦     ¦         ¦      ¦      ¦
¦    ¦    ¦   ¦    ¦     ¦кси  ¦    ¦     ¦     ¦         ¦      ¦      ¦
+----+----+---+----+-----+-----+----+-----+-----+---------+------+------+
¦ 1  ¦ 2  ¦ 3 ¦ 4  ¦  5  ¦  6  ¦  7 ¦  8  ¦  9  ¦   10    ¦  11  ¦  12  ¦
+----+----+---+----+-----+-----+----+-----+-----+---------+------+------+
¦    ¦    ¦   ¦    ¦     ¦     ¦    ¦     ¦     ¦         ¦      ¦      ¦
-----+----+---+----+-----+-----+----+-----+-----+---------+------+-------

Источник - Методические указания РАО "ЕЭС России" от 04.05.2000 № РД 153-34.1-20.526-00
