Формуляры по ремонту и результатам контроля лопаток паровых турбин

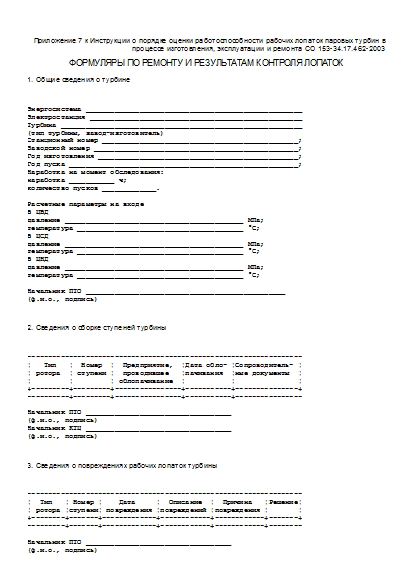

Приложение 7 к Инструкции о порядке оценки работоспособности рабочих лопаток паровых турбин в процессе изготовления, эксплуатации и ремонта СО 153-34.17.462-2003
ФОРМУЛЯРЫ ПО РЕМОНТУ И РЕЗУЛЬТАТАМ КОНТРОЛЯ ЛОПАТОК
1. Общие сведения о турбине
Энергосистема ____________________________________________________ Электростанция ___________________________________________________ Турбина __________________________________________________________ (тип турбины, завод-изготовитель) Станционный номер _______________________________________________; Заводской номер _________________________________________________; Год изготовления ________________________________________________; Год пуска _______________________________________________________; Наработка на момент обследования: наработка ___________ ч; количество пусков _____________. Расчетные параметры на входе В ЦВД давление ___________________________________________ МПа; температура ________________________________________ °С; В ЦСД давление ___________________________________________ МПа; температура ________________________________________ °С; В ЦНД давление ___________________________________________ МПа; температура ________________________________________ °С; Начальник ПТО ________________________________________________ (ф.и.о., подпись)
2. Сведения о сборке ступеней турбины
------------------------------------------------------------------ ¦ Тип ¦ Номер ¦ Предприятие, ¦Дата обло- ¦Сопроводитель- ¦ ¦ ротора ¦ ступени ¦ проводившее ¦пачивания ¦ные документы ¦ ¦ ¦ ¦ облопачивание ¦ ¦ ¦ +---------+---------+----------------+-----------+---------------+ ----------+---------+----------------+-----------+---------------- Начальник ПТО ___________________________________ (ф.и.о., подпись) Начальник КТЦ ___________________________________ (ф.и.о., подпись)
3. Сведения о повреждениях рабочих лопаток турбины
------------------------------------------------------------------ ¦ Тип ¦ Номер ¦ Дата ¦ Описание ¦ Причина ¦Решение¦ ¦ ротора ¦ступени¦ повреждения ¦повреждений ¦повреждения ¦ ¦ +--------+-------+-------------+------------+------------+-------+ ---------+-------+-------------+------------+------------+-------- Начальник ПТО ___________________________________ (ф.и.о., подпись) Начальник КТЦ ___________________________________ (ф.и.о., подпись)
4. Сведения о ремонтах поврежденных лопаток
------------------------------------------------------------------ ¦ Тип ¦ Номер ¦ Дата ¦ Предприятие, ¦ Объем ¦Сопроводитель-¦ ¦ ротора ¦ступени¦ремонта ¦ проводившее ¦ремонта¦ный документ ¦ ¦ ¦ ¦ ¦ ремонт ¦ ¦ ¦ +--------+-------+--------+---------------+-------+--------------+ ---------+-------+--------+---------------+-------+--------------- Начальник ПТО ___________________________________ (ф.и.о., подпись) Начальник КТЦ ___________________________________ (ф.и.о., подпись)
5. Результаты контроля лопаток
--------------------------------------------------------------------------------- ¦Тип ¦Номер¦Нара- ¦ Визуальный осмотр ¦Результаты дефектоско- ¦ ¦ро- ¦сту- ¦ботка, ¦ ¦пического контроля ¦ ¦тора¦пени ¦ч/пуски+-----------------------------------+------------------------+ ¦ ¦ ¦ ¦Корро-¦Механи-¦ Эрозия и ¦Состояние¦Метод ¦Зона рас-¦Размеры¦ ¦ ¦ ¦ ¦зия, ¦ческие ¦состояние ¦бандажа и¦конт- ¦положения¦трещин,¦ ¦ ¦ ¦ ¦балл ¦повреж-¦ защитных ¦проволоки¦роля ¦трещин ¦ мм ¦ ¦ ¦ ¦ ¦ ¦дения ¦ пластин ¦ ¦ ¦ ¦ ¦ +----+-----+-------+------+-------+----------+---------+------+---------+-------+ -----+-----+-------+------+-------+----------+---------+------+---------+-------- Начальник лаборатории металлов _______________________________ (ф.и.о., подпись) Начальник КТЦ ________________________________________________ (ф.и.о., подпись)
6. Результаты вибрационных испытаний
ИСПЫТАНИЯ ПАКЕТОВ ЛОПАТОК
------------------------------------------------------------------ ¦ Ступень N ¦ Ступень N ¦ Ступень N ¦ +---------------------+---------------------+--------------------+ ¦Номер ¦ m ¦S , Гц ¦Номер ¦ m ¦S , Гц ¦Номер ¦ m ¦S , Гц¦ ¦пакета¦ n ¦ ст ¦пакета¦ n ¦ ст ¦пакета¦ n ¦ ст ¦ +------+-----+--------+------+-----+--------+------+-----+-------+ ¦1 ¦ ¦ ¦1 ¦ ¦ ¦1 ¦ ¦ ¦ ¦2 ¦ ¦ ¦2 ¦ ¦ ¦2 ¦ ¦ ¦ ¦3 ¦ ¦ ¦3 ¦ ¦ ¦3 ¦ ¦ ¦ +------+-----+--------+------+-----+--------+------+-----+-------+ ¦Всего лопаток _______¦Всего лопаток _______¦Всего лопаток ______¦ ----------------------+---------------------+---------------------
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ПАКЕТОВ ЛОПАТОК
------------------------------------------------------------------ ¦ Параметр ¦ Ступень N ¦ ¦ +----------------------------------+ +-----------------------------+----------------------------------+ ¦1. ¦ ¦ ¦ ¦ ¦ ¦ ¦2. ¦ ¦ ¦ ¦ ¦ ¦ ¦3. ¦ ¦ ¦ ¦ ¦ ¦ ¦4. ¦ ¦ ¦ ¦ ¦ ¦ ¦5. ¦ ¦ ¦ ¦ ¦ ¦ ¦... ¦ ¦ ¦ ¦ ¦ ¦ ------------------------------+------+------+------+------+-------
ИСПЫТАНИЯ СИСТЕМЫ ДИСК - ЛОПАТКИ
------------------------------------------------------------------ ¦Номер¦ m ¦ В ¦К ¦ m ¦ДЕЛЬ- ¦ ¦ ¦сту- ¦S при различном количестве узлов ¦ ¦ t ¦ ¦ТА n, %¦ ¦ ¦пени ¦ ст ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ диаметров, Гц ¦ ¦ ¦ ¦ ¦ ¦ +-----+-----------------------------------+---+---+---+-------+--+ ¦ ¦2 ¦3 ¦4 ¦5 ¦6 ¦7 ¦8 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ------+---+---+---+---+---+---+---+---+---+---+---+---+-------+--- Руководитель службы, проводившей измерения ________________________________________ (ф.и.о., подпись) Начальник КТЦ ________________________________________________ (ф.и.о., подпись)
Источник - Приказ Минэнерго РФ от 30.06.2003 № 262
