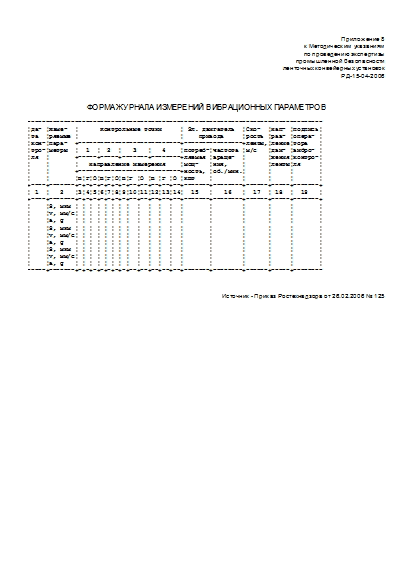

Форма журнала измерений вибрационных параметров ленточных конвейерных установок

Приложение 8
к Методическим указаниям
по проведению экспертизы
промышленной безопасности
ленточных конвейерных установок
РД-15-04-2006

Форма журнала измерений вибрационных параметров

---------------------------------------------------------------------------------
¦Да- ¦Изме-  ¦      Контрольные точки     ¦ Эл. двигатель  ¦Ско-  ¦Нап- ¦Подпись¦
¦та  ¦ряемые ¦                            ¦    привода     ¦рость ¦рав- ¦опера- ¦
¦кон-¦пара-  +----------------------------+----------------+ленты,¦ление¦тора   ¦
¦тро-¦метры  ¦  1  ¦  2  ¦   3   ¦   4    ¦Потреб-¦Частота ¦м/с   ¦дви- ¦вибро- ¦
¦ля  ¦       +-----+-----+-------+--------+ляемая ¦враще-  ¦      ¦жения¦контро-¦
¦    ¦       ¦   Направление измерения    ¦мощ-   ¦ния,    ¦      ¦ленты¦ля     ¦
¦    ¦       +----------------------------+ность, ¦об./мин.¦      ¦     ¦       ¦
¦    ¦       ¦В¦Г¦О¦В¦Г¦О¦В¦Г ¦О ¦В ¦Г ¦О ¦кВт    ¦        ¦      ¦     ¦       ¦
+----+-------+-+-+-+-+-+-+-+--+--+--+--+--+-------+--------+------+-----+-------+
¦ 1  ¦   2   ¦3¦4¦5¦6¦7¦8¦9¦10¦11¦12¦13¦14¦  15   ¦   16   ¦  17  ¦ 18  ¦  19   ¦
+----+-------+-+-+-+-+-+-+-+--+--+--+--+--+-------+--------+------+-----+-------+
¦    ¦S, мкм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦V, мм/с¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦a, g   ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦S, мкм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦V, мм/с¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦a, g   ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦S, мкм ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦V, мм/с¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
¦    ¦а, g   ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦  ¦  ¦  ¦  ¦  ¦       ¦        ¦      ¦     ¦       ¦
-----+-------+-+-+-+-+-+-+-+--+--+--+--+--+-------+--------+------+-----+--------

Источник - Приказ Ростехнадзора от 26.02.2006 № 125
