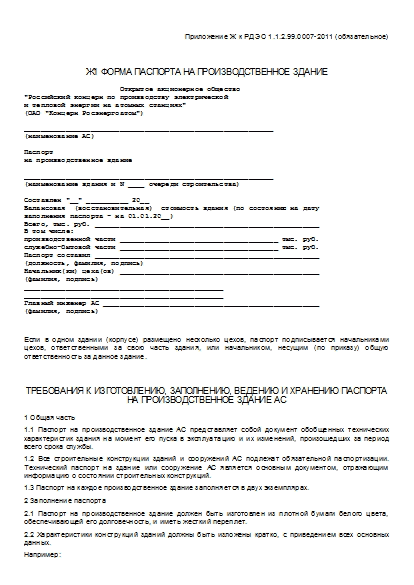

Форма паспорта на производственное здание (обязательная)

Приложение Ж к РД ЭО 1.1.2.99.0007-2011 (обязательное)

Ж1 Форма паспорта на производственное здание

                       Открытое акционерное общество
"Российский концерн по производству электрической
и тепловой энергии на атомных станциях"
(ОАО "Концерн Росэнергоатом")

____________________________________________________________
(наименование АС)

Паспорт
на производственное здание

____________________________________________________________
(наименование здания и N ____ очереди строительства)

Составлен "__" __________ 20__
Балансовая  (восстановительная)  стоимость здания (по состоянию на дату
заполнения паспорта - на 01.01.20__)
Всего, тыс. руб. ______________________________________________________
В том числе:
производственной части ______________________________________ тыс. руб.
служебно-бытовой части ______________________________________ тыс. руб.
Паспорт составил ______________________________________________________
(должность, фамилия, подпись)
Начальник(ки) цеха(ов) ________________________________________________
(фамилия, подпись)
________________________________________________
________________________________________________
Главный инженер АС ____________________________________________________
(фамилия, подпись)

Если в одном здании (корпусе) размещено несколько цехов, паспорт подписывается начальниками цехов, ответственными за свою часть здания, или начальником, несущим (по приказу) общую ответственность за данное здание.

Требования к изготовлению, заполнению, ведению и хранению паспорта на производственное здание АС

1 Общая часть

1.1 Паспорт на производственное здание АС представляет собой документ обобщенных технических характеристик здания на момент его пуска в эксплуатацию и их изменений, произошедших за период всего срока службы.

1.2 Все строительные конструкции зданий и сооружений АС подлежат обязательной паспортизации. Технический паспорт на здание или сооружение АС является основным документом, отражающим информацию о состоянии строительных конструкций.

1.3 Паспорт на каждое производственное здание заполняется в двух экземплярах.

2 Заполнение паспорта

2.1 Паспорт на производственное здание должен быть изготовлен из плотной бумаги белого цвета, обеспечивающей его долговечность, и иметь жесткий переплет.

2.2 Характеристики конструкций зданий должны быть изложены кратко, с приведением всех основных данных.

Например:

1) Фундамент - сплошная железобетонная монолитная плита. СТ. кл. А-I, А-III. Бетон М-200, h = 1000 мм. Подготовка H = 200 мм из бетона М-50. Гидроизоляция - трехслойная штукатурка из холодной асфальтовой мастики.

2) Кровля рубероидная, трехслойная, на горячей битумной мастике. Защитный слой - гравийный. Утеплитель - пенобетон, h = 100 мм. Стяжка по утеплителю - цементный раствор, 1:6. М-30. Пароизоляция - два слоя рубероида на горячей битумной мастике и т.д.

2.3 В Разделе I пункты 9, 10, 11 могут быть объединены в отдельную таблицу с названием "Классификация здания по безопасности", которая выносится на внутренний переплет паспорта.

2.4 Разделы II - III паспорта должны заполняться на основании рабочих (исполнительных) чертежей здания. Перед заполнением разделов должно быть произведено сравнение проектной документации с фактическим выполнением конструкции. Для помещений ЗКД такое сравнение допускается производить на основании актов на скрытые работы и приемки объектов в эксплуатацию. Все выявленные отступления от проекта должны быть внесены в паспорт.

2.5 Разделы VIII и IX (п. п. 1, 2, 3) должны заполняться по материалам изысканий, выполненных проектировщиком, и актам на скрытые работы при заложении фундаментов. Наличие пьезометрических скважин должно быть проверено по месту.

2.6 Для заполнения таблиц 3 и 4 раздела VI, таблицы 7 раздела IX, таблицы 8 раздела X, таблицы 9 раздела XI должна быть предусмотрена дополнительная страница для продолжения таблиц. В дальнейшем, при необходимости, вклеиваются дополнительные листы.

2.7 При изготовлении паспорта после каждого пункта должно быть оставлено достаточно места для заполнения соответствующего содержания.

3 Хранение и ведение паспорта

3.1 За ведение паспорта отвечает лицо, назначенное распоряжением ГИС (распоряжением ЗГИ).

(Измененная редакция, Изм. N 1)

3.2 Один экземпляр паспорта должен храниться в техническом архиве, другой - у лица, ответственного за его ведение.

При значительном износе второго (рабочего) экземпляра паспорта он должен быть возобновлен.

4 Неизменяемость структуры и содержания паспорта

4.1 Структура и содержание паспорта не подлежат изменению.

4.2 Настоящий раздел должен быть приведен в каждом паспорте. Изъятие его не допускается.

I Общие сведения о здании

1 Дата ввода в эксплуатацию (по очередям) - _____________________________

_________________________________________________________________________

2 Этажность производственной части здания (наличие подвала, отметки перекрытий)

_________________________________________________________________________

_________________________________________________________________________

3 Этажность служебно-бытовой части здания (наличие подвала, отметки перекрытий)

_________________________________________________________________________

_________________________________________________________________________

4 Площадь застройки _____________________________ кв. м

В том числе:

- производственной части ________________________ кв. м

- служебно-бытовой части ________________________ кв. м

5 Строительный объем ____________________________ куб. м

В том числе:

- производственной части ________________________ куб. м

- служебно-бытовой части ________________________ куб. м

6 Наименование организации, выполнившей проект __________________________

_________________________________________________________________________

7 Наименование строительной организации (Генподрядчик) __________________

_________________________________________________________________________

8 Прилагается: план здания с указанием продольных и поперечных осей и расположением основного оборудования; планы этажей; планы кровли, перекрытий и монтажных площадок обслуживания с указанием допустимых эксплуатационных нагрузок

_________________________________________________________________________

_________________________________________________________________________

9 Класс безопасности и классификационное обозначение по ПНАЭ Г 01-011-97 (ОПБ-88/97)

_________________________________________________________________________

10 Категория ответственности за ядерную и радиационную безопасность по ПиН АЭ-5.6

_________________________________________________________________________

11 Категория сейсмостойкости по НП-031-01 _______________________________

II Характеристики конструкций и здания

Производственная часть

1 Фундаменты ____________________________________________________________

2 Каркас ________________________________________________________________

3 Стены _________________________________________________________________

4 Перегородки ___________________________________________________________

5 Несущие конструкции междуэтажных, чердачных перекрытий ________________

_________________________________________________________________________

6 Несущие конструкции кровли (плиты, панели) ____________________________

_________________________________________________________________________

7 Несущие конструкции покрытия и крыши (фермы, балки, рамы и др.) _______

_________________________________________________________________________

8 Кровля (водоизолирующий слой, утеплитель, пароизоляция и др.) _________

_________________________________________________________________________

9 Лестницы, площадки ____________________________________________________

Служебно-бытовая часть

1 Фундаменты ____________________________________________________________

2 Каркас ________________________________________________________________

3 Стены _________________________________________________________________

4 Перегородки ___________________________________________________________

5 Несущие конструкции междуэтажных, чердачных перекрытий ________________

_________________________________________________________________________

6 Несущие конструкции кровли (плиты, панели) ____________________________

_________________________________________________________________________

7 Несущие конструкции покрытия и крыши (фермы, балки, рамы и др.) _______

_________________________________________________________________________

8 Кровля (водоизолирующий слой, утеплитель, пароизоляция и др.) _________

_________________________________________________________________________

9 Лестницы, площадки ____________________________________________________

III Площади помещений, кв. м

Таблица Ж.1.1

Наименование помещения Одноэтажная часть здания Многоэтажная часть здания Всего

Производственная часть здания, в том числе:

- подвалы

- склады

Служебно-бытовая часть здания, в том числе:

- подвалы

- склады

- медпункт

- гардероб

- служебные кабинеты

- лаборатории

- душевые

- узел связи

- прочие помещения

Экспликация помещений здания с характеристиками степени обслуживания

Таблица Ж.1.2

Наименование помещения Код помещения Высотная отметка, м Площадь, кв. м Характеристика помещения Шифр степени обслуж.

В графе 5 указывается характеристика помещения по степени обслуживания: необслуживаемое, полуобслуживаемое, обслуживаемое.

В графе 6 указывается шифр степени обслуживания:

- необслуживаемое - I;

- полуобслуживаемое - II;

- обслуживаемое - III.

IV Планы и площади полов и стен здания

Прилагаются поэтажные планы полов здания (включая подвалы) с указанием отметок этажей. Экспликация суммарных площадей поверхностей ограждающих конструкций

Таблица Ж.1.3

Наименование помещения, отметки Код помещения Высота помещения, м Площадь пола, кв. м Тип пола Площадь стен, кв. м Вид облицовки или поверхности стены потолки

Условные обозначения типов полов:

1) бетонные - П-1; 2) асфальтовые - П-2; 3) цементные - П-3; 4) мозаичные - П-4; 5) метлахские - П-5; 6) паркетные - П-6; 7) дощатые - П-7; 8) линолеумные - П-8; 9) пластикатные - П-9; 10) стальные - ГТ-10; 11) керамические - П-11.

Примечания

1 Площадь полов приводится за вычетом площади фундаментов оборудования, опор под трубопроводы и т.п.

2 Площадь стен приводится за вычетом оконных, дверных проемов, проемов под оборудование, отверстий под трубопроводы диаметром более 200 мм.

V Изменение балансовой стоимости здания в зависимости от ввода его по очередям и от износа

Балансовая стоимость здания

Таблица Ж.1.4

Дата ввода в эксплуатацию очереди строительства здания Стоимость здания на дату ввода в эксплуатацию, тыс. руб. Очередь строительства здания

Изменение стоимости здания с учетом износа и капитального ремонта

Таблица Ж.1.5

Дата учета на 01.01.20__ Сумма начисленного износа, тыс. руб. Стоимость законченного капремонта, тыс. руб. Балансовая стоимость здания с учетом капремонта и износа, тыс. руб. Износ здания, %

VI Проектные данные о допустимых эксплуатационных нагрузках на несущие конструкции здания

1 Значения длительных временных (технологических) нагрузок на перекрытия помещений

Таблица Ж.1.6

Условное обозначение блоков, зданий, сооружений Наименование зданий, помещений, сооружений Код помещения Отметка верха покрытия или перекрытия, м Проектные нагрузки P (т.с) Q (т) Примечания 1 2 3 4 5 6 7

Примечания

1 В графе 5 - сосредоточенная нагрузка от оборудования и грузоподъемных механизмов согласно проектной документации по технологической части.

2 В графе 6 - грузоподъемность механизмов согласно проектной документации по технологической части.

2 Нагрузка на фермы, балки, ригели

Таблица Ж.1.7

Условное обозначение блоков, зданий, сооружений Наименование зданий, помещений, размещения конструкций, их наименование Код помещения координаты в рядах, осях Отметка поверхности балки, ригеля, нижнего пояса фермы Проектные нагрузки P (т.с) Q (т) Примечания 1 2 3 4 5 6 7

Примечание - Графы 5 и 6 заполняются аналогично таблицы Ж.1.6.

VII Данные о геологическом строении основания в пределах здания

1 Характеристика геологического строения основания ______________________

_________________________________________________________________________

2 Несущая способность грунта в основании фундаментов ____________________

_________________________________________________________________________

3 Глубина заложения фундаментов _________________________________________

Прилагаются: планы-схемы с геологическими разрезами, геологических выработок вблизи здания, выполненные:

- до начала эксплуатации;

- в процессе эксплуатации.

VIII Данные о грунтовых водах в зоне расположения здания

1 Характер грунтовых вод и глубина залегания ____________________________

_________________________________________________________________________

2 Химический состав грунтовых вод и степень их агрессивности по отношению к бетону ____________________________________________________________________

3 Прилагаются планы-схемы расположения гидрологических скважин и гидроизоляции _______________________________________________________________

4 Прилагаются планы-схемы пьезометрических скважин в районе здания ______

_________________________________________________________________________

5 Изменение уровня грунтовых вод в пьезометрических скважинах в районе здания ______________________________________________________________________

Таблица Ж.1.8

Дата замера Абсолютная отметка залегания грунтовых вод Номера скважин N N N N N N N N N N N N N N

6 Изменение химического состава грунтовых вод в процессе эксплуатации в пьезометрических скважинах в районе здания

Таблица Ж.1.9

Дата анализа N анализа N скважины Показатели Сухой остаток Жесткость Щелочность pH CO (свободный) CO (связанный) HCO CI Ca Mg Na + K NO NO SO

Примечание - Данная таблица в паспорте может не заполняться при ведении специального журнала за режимом грунтовых вод. В паспорте указывается место хранения журнала и лицо, ответственное за его хранение.

IX Инженерные обследования здания

Таблица Ж.1.10

Дата обследования Наименование работ Наименование организации-исполнителя N договора, дата N акта, отчета

X Сведения о капитальных ремонтах, реконструкциях, модернизациях и расширениях здания

Таблица Ж.1.11

Наименование объекта и место ремонта, реконстр. Вид ремонта Автор проекта, исполнитель работ Сметная стоимость законченных работ, тыс. руб. Дата Начало Окончание

XI Перечень технической документации по зданию

Таблица Ж.1.12

N поз. Наименование документа Номер документа Место хранения

XII Недоделки и дефекты

Учет недоделок и дефектов, отмеченных Государственной комиссией в актах приемки

Таблица Ж.1.13

Наименование и место расположения объекта, конструкции Описание недоделки, дефекта N акта, дата Физический объем недоделки, дефекта Сметная стоимость устранения Дата устранения недоделки, дефекта по акту Исполнитель Фактическое выполнение дата выполнения объем выполнения сметная стоимость

XIII Отступления от проекта

Учет отступлений от проекта, допущенных при строительстве, реконструкции, модернизации

Таблица Ж.1.14

Наименование конструкции, место расположения Вид работ (строительство, реконструкция, модернизация) Описание отступления от проекта Наименование документа, разрешившего отступление от проекта, дата, номер, место хранения Примечание

XIV Регистрация лиц, ответственных за ведение паспорта

Таблица Ж.1.15

N поз. Фамилия, имя, отчество, должность Дата и номер приказа, распоряжения о назначении Примечание

Источник - Руководящий документ ОАО "Концерн Росэнергоатом" от 17.11.2011 № РД ЭО 1.1.2.99.0007-2011
