Форма паспорта лаборатории неразрушающего контроля

Приложение 2 к Правилам аттестации и основные требования к лабораториям неразрушающего контроля

                                                        (обязательное)

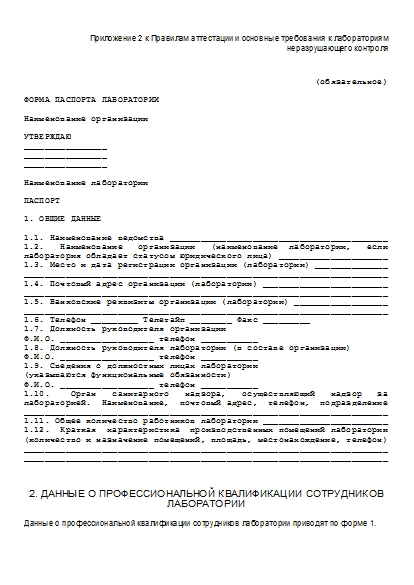

ФОРМА ПАСПОРТА ЛАБОРАТОРИИ

Наименование организации

УТВЕРЖДАЮ
________________
________________
________________

Наименование лаборатории

ПАСПОРТ

1. ОБЩИЕ ДАННЫЕ

1.1. Наименование ведомства __________________________________________
1.2.   Наименование   организации   (наименование  лаборатории,   если
лаборатория обладает статусом юридического лица) _____________________
1.3. Место и дата регистрации организации (лаборатории) ______________
______________________________________________________________________
1.4. Почтовый адрес организации (лаборатории) ________________________
______________________________________________________________________
1.5. Банковские реквизиты организации (лаборатории) __________________
______________________________________________________________________
1.6. Телефон _________ Телетайп ________ Факс _________
1.7. Должность руководителя организации
Ф.И.О. __________________ телефон ___________
1.8. Должность руководителя лаборатории (в составе организации)
Ф.И.О. __________________ телефон ___________
1.9. Сведения о должностных лицах лаборатории
(указываются функциональные обязанности)
Ф.И.О. __________________ телефон ___________
1.10.    Орган   санитарного   надзора,   осуществляющий   надзор   за
лабораторией.  Наименование,  почтовый адрес,  телефон,  подразделение
______________________________________________________________________
1.11. Общее количество работников лаборатории ________________________
1.12.  Краткая  характеристика  производственных помещений лаборатории
(количество и назначение помещений, площадь, местонахождение, телефон)
______________________________________________________________________
______________________________________________________________________

2. ДАННЫЕ О ПРОФЕССИОНАЛЬНОЙ КВАЛИФИКАЦИИ СОТРУДНИКОВ ЛАБОРАТОРИИ

Данные о профессиональной квалификации сотрудников лаборатории приводят по форме 1.

Форма 1

----------------------------------------------------------------------
¦No. ¦  Ф.И.О.  ¦Должность,¦Сведения об образовании,¦Данные последней¦
¦п/п ¦          ¦уровень   ¦    спецобразовании,    ¦аттестации: дата¦
¦    ¦          ¦квалифика-¦повышении квалификации, ¦аттестации, но- ¦
¦    ¦          ¦ции, вид  ¦стаже работы по контролю¦мера удостовере-¦
¦    ¦          ¦контроля, ¦                        ¦ний, аттестаци- ¦
¦    ¦          ¦объекты   ¦                        ¦онный центр     ¦
+----+----------+----------+------------------------+----------------+
¦  1 ¦    2     ¦     3    ¦           4            ¦        5       ¦
-----+----------+----------+------------------------+-----------------

3. ОБЪЕКТЫ КОНТРОЛЯ

Указывают перечень объектов, неразрушающий контроль которых выполняет лаборатория.

4. ВИДЫ (МЕТОДЫ) КОНТРОЛЯ

4.1. Радиационный вид контроля.

4.1.1. Рентгеновский контроль.

4.1.2. Гамма - контроль.

....................

4.2. Акустический вид контроля.

4.2.1. Ультразвуковая дефектоскопия.

4.2.2. Ультразвуковая толщинометрия.

4.2.3. Акустическая эмиссия.

....................

4.3. Магнитный вид контроля.

4.3.1. Магнитопорошковый метод.

4.3.2. Магнитографический метод.

....................

4.4. Проникающими веществами.

4.4.1. Капиллярный метод.

4.4.2. Метод течеискания.

....................

4.5. Вихретоковый вид контроля.

4.5.1. Вихретоковая дефектоскопия.

4.5.2. Вихретоковая толщинометрия.

....................

....................

Примечание. В разделе 4 приводят перечень только тех видов (методов) контроля, которые используются в лаборатории.

5. СВЕДЕНИЯ ОБ ОСНАЩЕННОСТИ СРЕДСТВАМИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

Сведения об имеющихся в лаборатории средствах неразрушающего контроля приводят по форме 2.

Форма 2

----------------------------------------------------------------------
¦Nо.¦Наиме-  ¦Назна-¦Изго- ¦Зав. Nо.,¦Владелец¦ Дата и срок действия ¦
¦п/п¦нование ¦чение ¦тови- ¦год из-  ¦оборудо-¦    свидетельства     ¦
¦   ¦и тип   ¦      ¦тель  ¦готовле- ¦вания   ¦  о метрологической   ¦
¦   ¦(обоз-  ¦      ¦      ¦ния      ¦        ¦ поверке (аттестации) ¦
¦   ¦начение)¦      ¦      ¦         ¦        ¦    или отметка о     ¦
¦   ¦        ¦      ¦      ¦         ¦        ¦техническом состоянии ¦
¦   ¦        ¦      ¦      ¦         ¦        +----------------------+
¦   ¦        ¦      ¦      ¦         ¦        ¦200...     ¦200...    ¦
+---+--------+------+------+---------+--------+-----------+----------+
¦ 1 ¦    2   ¦   3  ¦   4  ¦    5    ¦    6   ¦     7     ¦     8    ¦
----+--------+------+------+---------+--------+-----------+-----------

Примечание. Сведения об имеющихся в лаборатории средствах неразрушающего контроля приводят по каждому виду (методу) контроля отдельно.

Для отметки о техническом состоянии оборудования можно использовать следующие обозначения:

И - исправны (используют в работе);

К - законсервированы (в работе не используют);

Р - подлежат ремонту;

С - подлежат списанию.

6. СВЕДЕНИЯ ОБ ЭТАЛОНАХ, СТАНДАРТНЫХ И КОНТРОЛЬНЫХ ОБРАЗЦАХ

В разделе 6 по форме 2, указанной в разделе 5, приводят сведения о эталонах, образцах (государственных, отраслевых, предприятия), применяемых при проведении неразрушающего контроля. Для отметки технического состояния образцов можно использовать обозначения, приведенные в разделе 5. В графе 3 формы 2 следует обязательно указать, при контроле каких объектов применяется данный образец, эталон. Необходимо систематизировать применяемые образцы и эталоны по объектам контроля.

7. СВЕДЕНИЯ ОБ ИМЕЮЩИХСЯ ДОЗИМЕТРИЧЕСКИХ И РАДИОМЕТРИЧЕСКИХ СРЕДСТВАХ ИЗМЕРЕНИЙ

В разделе 7 по форме 2, указанной в разделе 5, приводят сведения о дозиметрических и радиометрических средствах измерений, используемых в лаборатории. Для отметки о техническом состоянии можно использовать обозначения, приведенные в разделе 5.

8. СВЕДЕНИЯ О ВСПОМОГАТЕЛЬНОМ ОБОРУДОВАНИИ И ПРИНАДЛЕЖНОСТЯХ

В разделе 8 по форме 2, указанной в разделе 5, приводят сведения о вспомогательном оборудовании и принадлежностях, применяемых в лаборатории. Для отметки технического состояния можно использовать обозначения, приведенные в разделе 5. Если вспомогательное оборудование или принадлежности не должны подвергаться метрологической поверке (аттестации, калибровке), то в графах 6, 7 и т.д. формы 2 следует указывать их техническое состояние.

9. ПЕРЕЧЕНЬ НОРМАТИВНЫХ И МЕТОДИЧЕСКИХ ДОКУМЕНТОВ

Сведения об имеющихся в лаборатории нормативных и методических документах приводят по форме 3.

Форма 3

----------------------------------------------------------------------
¦No.¦Наименование¦Обозначе-¦  Издательство ¦Место и год¦Срок действия¦
¦п/п¦документа   ¦ние      ¦или разработчик¦  издания  ¦             ¦
¦   ¦            ¦         ¦               ¦           ¦             ¦
+---+------------+---------+---------------+-----------+-------------+
¦ 1 ¦     2      ¦   3     ¦       4       ¦     5     ¦      6      ¦
----+------------+---------+---------------+-----------+--------------

10. ДАННЫЕ НА ХРАНИЛИЩЕ ИСТОЧНИКОВ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ

В разделе 10 приводятся следующие сведения:

- тип хранилища;

- количество мест в хранилище;

- год сооружения хранилища;

- наличие манипулятора;

- организация - разработчик проекта хранилища;

- схема (планировка) хранилища;

- характеристика помещения хранилища.

Пример характеристики помещения: стены из силикатного кирпича, пол бетонный, имеется электрическая сигнализация, помещение освещается лампами дневного света, имеется три колодца для хранения источников согласно инструкции... (номер и полное наименование документа).

К Паспорту прикладываются следующие документы:

1. Копия радиационно-гигиенического паспорта.

2. Должностные инструкции для сотрудников лаборатории.

3. Копии лицензий Госгортехнадзора России (если имеются).

4. Свидетельство об аттестации лаборатории (если имеется).

5. Копии квалификационных документов специалистов НК.

6. Копии свидетельств о поверке средств измерений.

Источник - Постановление Госгортехнадзора России от 02.06.2000 № 29
