Форма наряда-допуска для работы в электроустановках. Вариант 3
Приложение 6 к Правилам по охране труда при работах на линейных сооружениях кабельных линий передачи

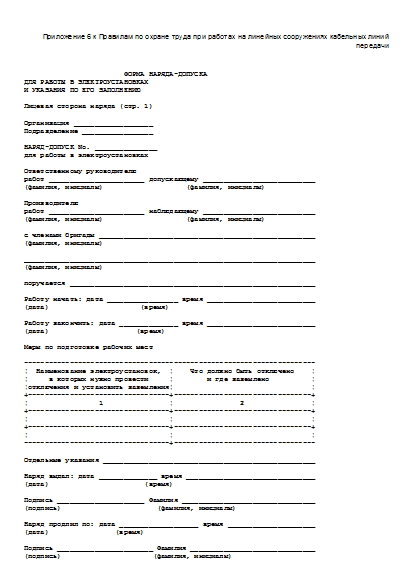

ФОРМА НАРЯДА-ДОПУСКА ДЛЯ РАБОТЫ В ЭЛЕКТРОУСТАНОВКАХ И УКАЗАНИЯ ПО ЕГО ЗАПОЛНЕНИЮ Лицевая сторона наряда (стр. 1) Организация ___________________ Подразделение _________________ НАРЯД-ДОПУСК No. _______________ для работы в электроустановках Ответственному руководителю работ _______________________ допускающему ___________________________ (фамилия, инициалы) (фамилия, инициалы) Производителю работ _______________________ наблюдающему ___________________________ (фамилия, инициалы) (фамилия, инициалы) с членами бригады ____________________________________________________ (фамилия, инициалы) ______________________________________________________________________ (фамилия, инициалы) поручается ___________________________________________________________ Работу начать: дата _________________ время __________________________ (дата) (время) Работу закончить: дата ______________ время __________________________ (дата) (время) Меры по подготовке рабочих мест ---------------------------------------------------------------------- ¦ Наименование электроустановок, ¦ Что должно быть отключено ¦ ¦ в которых нужно провести ¦ и где заземлено ¦ ¦отключения и установить заземления¦ ¦ +----------------------------------+---------------------------------+ ¦ 1 ¦ 2 ¦ +----------------------------------+---------------------------------+ ¦ ¦ ¦ +----------------------------------+---------------------------------+ ¦ ¦ ¦ -----------------------------------+---------------------------------- Отдельные указания ___________________________________________________ Наряд выдал: дата ______________ время _______________________________ (дата) (время) Подпись _____________________ Фамилия ________________________________ (подпись) (фамилия, инициалы) Наряд продлил по: дата ___________________ время _____________________ (дата) (время) Подпись _______________________ Фамилия ______________________________ (подпись) (фамилия, инициалы) Дата ______________________ время ____________________________________ (дата) (время) Разрешение на подготовку рабочих мест и на допуск к выполнению работ ---------------------------------------------------------------------- ¦ Разрешение на подготовку ¦Дата, время¦ Подпись работника, ¦ ¦рабочих мест и на допуск к¦ ¦ получившего разрешение на ¦ ¦ выполнению работ выдал ¦ ¦ подготовку рабочих мест и ¦ ¦ (должность, фамилия или ¦ ¦ на допуск к выполнению ¦ ¦ подпись) ¦ ¦ работ ¦ +--------------------------+-----------+-----------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +--------------------------+-----------+-----------------------------+ ¦ ¦ ¦ ¦ ---------------------------+-----------+------------------------------ Оборотная сторона наряда (стр. 2) Рабочие места подготовлены. Под напряжением остались: ________________ ______________________________________________________________________ Допускающий __________________________________________________________ (подпись) Ответственный руководитель работ (производитель работ или наблюдающий) ________________________________ (подпись) Ежедневный допуск к работе и время ее окончания ---------------------------------------------------------------------- ¦ Бригада получила целевой инструктаж ¦ Работа закончена, ¦ ¦и допущена на подготовленное рабочее место ¦ бригада удалена ¦ +-------------------------------------------+------------------------+ ¦ Наименование ¦ Дата, ¦ Подписи (подпись) ¦ Дата, ¦Подпись ¦ ¦рабочего места ¦ время ¦(фамилия, инициалы)¦ время ¦производи- ¦ ¦ ¦ +-------------------+ ¦теля работ ¦ ¦ ¦ ¦допускаю-¦произво- ¦ ¦(наблюдаю- ¦ ¦ ¦ ¦щего ¦дителя ¦ ¦щего) ¦ ¦ ¦ ¦ ¦работ ¦ ¦(подпись) ¦ ¦ ¦ ¦ ¦(наблюда-¦ ¦(фамилия, ¦ ¦ ¦ ¦ ¦ющего) ¦ ¦инициалы) ¦ +---------------+-------+---------+---------+--------+---------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ +---------------+-------+---------+---------+--------+---------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---------------+-------+---------+---------+--------+---------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---------------+-------+---------+---------+--------+---------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----------------+-------+---------+---------+--------+---------------- Изменения в составе бригады ---------------------------------------------------------------------- ¦ Введен ¦ Выведен из состава¦ Дата, время ¦ Разрешил (подпись) ¦ ¦в состав ¦ бригады ¦ (дата) ¦ (фамилия, инициалы) ¦ ¦(фамилия,¦(фамилия, инициалы,¦ (время) ¦ ¦ ¦инициалы,¦ группа) ¦ ¦ ¦ ¦ группа) ¦ ¦ ¦ ¦ +---------+-------------------+----------------+---------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ +---------+-------------------+----------------+---------------------+ ¦ ¦ ¦ ¦ ¦ +---------+-------------------+----------------+---------------------+ ¦ ¦ ¦ ¦ ¦ +---------+-------------------+----------------+---------------------+ ¦ ¦ ¦ ¦ ¦ ----------+-------------------+----------------+---------------------- Регистрация целевого инструктажа при первичном допуске ---------------------------------------------------------------------- ¦ Инструктаж провел ¦ Инструктаж получил ¦ +-------------------------------+------------------------------------+ ¦Лицо, выдавшее¦ ¦Ответственный¦ ¦ ¦наряд ¦________________¦руководитель ¦______________________¦ ¦ ¦ (фамилия, ¦работ ¦ (фамилия, ¦ ¦ ¦ инициалы) ¦(производи- ¦ инициалы) ¦ ¦ ¦________________¦тель работ, ¦______________________¦ ¦ ¦ (подпись) ¦наблюдающий) ¦ (подпись) ¦ +--------------+----------------+-------------+----------------------+ ¦Допускающий ¦ ¦Ответственный¦ ¦ ¦ ¦________________¦руководитель ¦______________________¦ ¦ ¦ (фамилия, ¦работ ¦ (фамилия, ¦ ¦ ¦ инициалы) ¦ ¦ инициалы) ¦ ¦ ¦________________¦ ¦______________________¦ ¦ ¦ (подпись) ¦ ¦ (подпись) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Члены бригады¦______________________¦ ¦ ¦ ¦ ¦ (фамилия, ¦ ¦ ¦ ¦ ¦ инициалы) ¦ ¦ ¦ ¦ ¦______________________¦ ¦ ¦ ¦ ¦ (подпись) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦Производитель¦______________________¦ ¦ ¦ ¦работ (наблю-¦ (фамилия, ¦ ¦ ¦ ¦дающий) ¦ инициалы) ¦ ¦ ¦ ¦ ¦______________________¦ ¦ ¦ ¦ ¦ (подпись) ¦ +--------------+----------------+-------------+----------------------+ ¦Ответственный ¦ ¦Производитель¦ ¦ ¦руководитель ¦________________¦работ ¦______________________¦ ¦работ ¦ (фамилия, ¦ ¦ (фамилия, ¦ ¦ ¦ инициалы) ¦ ¦ инициалы) ¦ ¦ ¦________________¦ ¦______________________¦ ¦ ¦ (подпись) ¦ ¦ (подпись) ¦ ¦ ¦ ¦ ¦ ¦ ¦Производитель ¦ ¦Члены бригады¦______________________¦ ¦работ (наблю- ¦________________¦ ¦ (фамилия, ¦ ¦дающий) ¦ (фамилия, ¦ ¦ инициалы) ¦ ¦ ¦ инициалы) ¦ ¦______________________¦ ¦ ¦________________¦ ¦ (подпись) ¦ ¦ ¦ (подпись) ¦ ¦ ¦ ---------------+----------------+-------------+----------------------- Работа полностью закончена, бригада удалена, заземления, установленные бригадой, сняты, сообщено (кому) _______________________ (должность) ______________________________________________________________________ (фамилия, инициалы) Дата ____________________ время ______________________________________ (дата) (время) Производитель работ (наблюдающий) ____________________________________ (подпись) (фамилия, инициалы) Ответственный руководитель работ _____________________________________ (подпись) (фамилия, инициалы)
УКАЗАНИЯ по заполнению наряда-допуска (далее - наряд) для работы в электроустановках
1. Записи в наряде должны быть разборчивыми. Заполнение наряда карандашом и исправления текста запрещаются.
2. Система нумерации нарядов устанавливается руководством организации.
3. При указании дат пишутся число, месяц и две последние цифры, обозначающие год, например: 19.12.02, 30.01.03.
4. Кроме фамилий работников, указываемых в наряде, записываются их инициалы и группа по электробезопасности.
5. В наряде указываются диспетчерские наименования (обозначения) электроустановок, присоединений, оборудования.
6. В случае недостатка строк в таблицах основного бланка наряда разрешается прикладывать к нему дополнительный бланк под тем же номером с указанием фамилии и инициалов выдающего наряд для продолжения записей. При этом в последних строках соответствующей таблицы основного бланка следует записать: См. дополнительный бланк.
Лицевая сторона наряда
7. В строке "Подразделение" указывается структурное подразделение (цех, служба, район, участок) организации, в электроустановках которой предстоят работы.
8. В случаях, когда ответственный руководитель работ не назначается, в строке "Ответственному руководителю работ" указывается "Не назначается".
9. В строке "допускающему" указывается фамилия допускающего, назначаемого из числа оперативного персонала, или производителя (ответственного руководителя) работ из числа ремонтного персонала, совмещающего обязанности допускающего. При выполнении работ в электроустановках, где допускающим является работник из числа местного оперативного персонала, в строке записывается "оперативному персоналу" без указания фамилии.
10. В строке "с членами бригады" перечисляются члены бригады, выполняющие работы в электроустановке. При выполнении работ с применением автомобилей, механизмов и самоходных кранов указывается, кто из членов бригады является водителем, крановщиком, стропальщиком, а также тип механизма или самоходного крана, на котором он работает.
11. В строках "поручается" указывается наименование электроустановки и ее присоединений, в которых предстоит работать, содержание работы.
12. В строках "Работу начать" и "Работу закончить" указываются дата и время начала и окончания работы по данному наряду.
13. В таблице "Меры по подготовке рабочих мест" указываются:
в графе 1 - наименование электроустановок, в которых необходимо провести операции с коммутационными аппаратами и установить заземления;
в графе 2 - наименования (обозначения) коммутационных аппаратов, присоединений, оборудования, с которыми проводятся операции, и места, где должны быть установлены заземления.
Отключения во вторичных цепях, в устройствах релейной защиты, электроавматики, телемеханики, связи указывать в этой таблице не требуется.
14. При работах на ВЛ в таблице "Меры по подготовке рабочих мест" указываются:
в графе 1 - наименования линий, цепей, проводов, записанные в строке "поручается" наряда, а также наименования других ВЛ или цепей, подлежащих отключению и заземлению в связи с выполнением работ на ремонтируемой ВЛ или цепи;
в графе 2 для ВЛ, отключаемых и заземляемых допускающим, - наименование коммутационных аппаратов в РУ и на самой ВЛ, с которыми проводятся операции, и номера опор, на которых должны быть установлены заземления.
В этой же графе должны быть указаны номера опор или пролеты, где производитель работ должен установить заземления на провода и тросы на рабочем месте.
Если места установки заземлений при выдаче наряда определить нельзя или работа будет проводиться с перестановкой заземлений, в графе указывается "Заземлить на рабочих местах".
В графе 2 должны быть указаны также места, где производитель работ должен установить заземления на ВЛ, пересекающихся с ремонтируемой или проходящий вблизи нее. Если эти ВЛ эксплуатируются другой организацией (службой), в строке наряда "Отдельные указания" должно быть указано о необходимости проверки заземлений, устанавливаемых персоналом этой организации (службы).
15. В таблицу "Меры по подготовке рабочих мест" должны быть внесены те операции с коммутационными аппаратами, которые нужны для подготовки непосредственно рабочего места. Переключения, выполняемые в процессе подготовки рабочего места, связанные с изменением схем (например, перевод присоединений с одной системы шин на другую, перевод питания участка сети с одного источника питания на другой и т.п.), в таблицу не записываются.
16. В тех случаях, когда допускающему из числа оперативного персонала при выдаче наряда поручается допуск на уже подготовленные рабочие места, в графу 2 таблицы выдающий наряд вносит перечень отключений и заземлений, необходимых для подготовки рабочих мест, и указывает, какие из этих операций уже выполнены.
При работах, не требующих подготовки рабочего места, в графах таблицы делается запись "Не требуется".
17. В строке "Отдельные указания" указываются:
дополнительные меры, обеспечивающие безопасность работников (установка ограждений, проверка воздуха в помещении на отсутствие водорода, меры пожарной безопасности и т.п.);
этапы работы и отдельные операции, которые должны выполняться под непрерывным управлением ответственного руководителя работ;
в случае оформления наряда наблюдающему - фамилия и инициалы ответственного работника, возглавляющего бригаду;
разрешение ответственному руководителю и производителю работ выполнять перевод работников на другое рабочее место;
разрешение ответственному руководителю работ (наблюдающему) осуществлять повторный допуск;
разрешение включить электроустановку или ее части без разрешения оперативного персонала;
разрешение на временное снятие заземлений;
разрешение производителю работ оперировать коммутационными аппаратами;
дополнительные требования, предъявляемые к мерам безопасности при работах в зоне влияния электрического и магнитного поля;
указание о необходимости проверки заземления ВЛ других организаций.
Выдающему наряд разрешается вносить по своему усмотрению в эти строки и другие записи, связанные с выполняемой работой.
18. В строках "Наряд выдал" и "Наряд продлил" выдающий наряд указывает дату и время его подписания.
Работники, выдающие и продлевающие наряд, помимо подписи должны указывать свою фамилию.
19. Таблица "Разрешение на подготовку рабочих мест и на допуск к выполнению работ" заполняется при получении разрешения на подготовку рабочего места и первичный допуск.
В графе 1 работники, подготавливающие рабочие места, и допускающий указывают должности и фамилии работников, выдавших разрешение на подготовку рабочих мест и на допуск к выполнению работ. При передаче разрешений лично в графе 1 расписываются работники, выдающие разрешение, с указанием своей должности. В графе 2 указываются дата и время выдачи разрешения. В графе 3 расписываются работники, получившие разрешение на подготовку рабочих мест и на допуск к выполнению работ. При подготовке рабочих мест несколькими работниками или работниками различных цехов в графе 3 расписываются все, кто готовил рабочие места.
Если разрешения на подготовку рабочего места и на допуск запрашиваются не одновременно, то в таблице "Разрешение на подготовку рабочих мест и на допуск к выполнению работ" заполняют две строки: одну по разрешению на подготовку рабочего места, другую - по разрешению на допуск.
Оборотная сторона наряда
20. В строках "Рабочие места подготовлены. Под напряжением остались" допускающий указывает наименования оставшихся под напряжением токоведущих частей ремонтируемого и соседних присоединений (или оборудования соседних присоединений), ближайших к рабочему месту.
При работах на ВЛ в этих строках записываются наименования токоведущих частей, указанные выдающим наряд в строках "Отдельные указания", а при необходимости и наименования других токоведущих частей.
Допускающий и ответственный руководитель работ (производитель работ, наблюдающий, если ответственный руководитель не назначен) расписываются под строками "Рабочие места подготовлены. Под напряжением остались" только при первичном допуске к выполнению работ.
21. В таблице "Ежедневный допуск к работе и время ее окончания" оформляются ежедневный допуск к работе и ее окончание, в том числе допуск при переводе на другое рабочее место.
Если производитель работ совмещает обязанности допускающего, а также если производителю работ разрешено проводить повторный допуск бригады к выполнению работ, он расписывается в графах 3 и 4.
Когда ответственному руководителю работ разрешено проводить повторный допуск бригады к работам, он расписывается в графе 3.
Окончание работ, связанное с окончанием рабочего дня, производитель работ (наблюдающий) оформляет в графах 5 и 6.
22. В таблице "Изменения в составе бригады" при вводе в состав бригады или выводе из ее состава водителя автомобиля или машиниста механизма, крановщика указывается также тип закрепленного за ним автомобиля, механизма или самоходного крана. В графе 4 расписывается работник, выдавший разрешение на изменение состава бригады. При передаче разрешения по телефону, радио производитель работ в графе 4 указывает фамилию этого работника.
23. После полного окончания работ производитель работ (наблюдающий) и ответственный руководитель работ расписываются в соответствующих строках наряда, указывая при этом дату и время полного окончания работ. Если ответственный руководитель работ не назначался, то подпись в строке "Ответственный руководитель работ" не ставится.
Если во время оформления в наряде полного окончания работы оперативный персонал или допускающий из числа оперативного персонала отсутствует либо производитель работ совмещает обязанности допускающего, производитель работ или наблюдающий оформляет полное окончание работ только в своем экземпляре наряда, указывая должность и фамилию работника, которому он сообщил о полном окончании работ, а также дату и время сообщения.
Если во время оформления в наряде полного окончания работы оперативный персонал или допускающий из числа оперативного персонала присутствует, производитель работ или наблюдающий оформляет полное окончание работ в обоих экземплярах наряда.
Если бригада заземлений не устанавливала, то слова "заземления, установленные бригадой, сняты" из текста сообщения вычеркиваются.
24. Допуску к работе по наряду предшествует проведение целевого инструктажа, оформляемого в таблице "Регистрация целевого инструктажа при первичном допуске". Проведение целевого инструктажа должно охватывать всех участвующих в работе по наряду работников - от выдавшего наряд до членов бригады.
Подписи работников в таблице целевого инструктажа являются подтверждением проведения и получения инструктажа.
Источник - Приказ Минсвязи РФ от 10.04.2003 № 39
