Форма графика периодического технического обслуживания газораспределительной станции магистрального газопровода (рекомендуемая)
Приложение Т к Положению по технической эксплуатации газораспределительных станций магистральных газопроводов ВРД 39-1.10-069-2002
(рекомендуемое)
____________ ЛПУМГ Утверждаю Главный инженер ____________________ "__" _______ 200_ г.

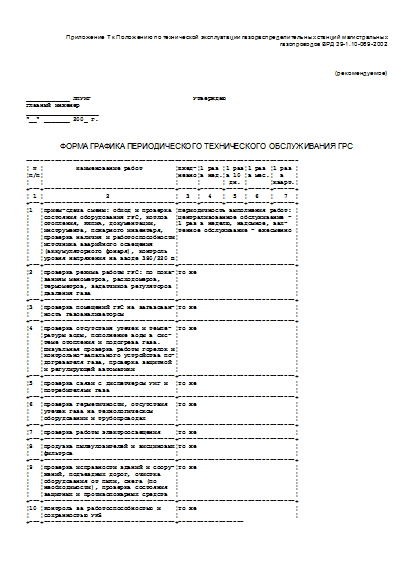

ФОРМА ГРАФИКА ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ГРС
--------------------------------------------------------------------------- ¦ N ¦ Наименование работ ¦Ежед-¦1 раз ¦1 раз¦1 раз ¦1 раз ¦ ¦п/п¦ ¦невно¦в нед.¦в 10 ¦в мес.¦ в ¦ ¦ ¦ ¦ ¦ ¦ дн. ¦ ¦кварт.¦ +---+------------------------------------+-----+------+-----+------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦1 ¦Прием-сдача смены: обход и проверка ¦Периодичность выполнения работ: ¦ ¦ ¦состояния оборудования ГРС, котлов ¦централизованное обслуживание - ¦ ¦ ¦отопления, КИПиА, документации, ¦1 раз в неделю, надомное, вах- ¦ ¦ ¦инструмента, пожарного инвентаря, ¦тенное обслуживание - ежесменно ¦ ¦ ¦проверка наличия и работоспособности¦ ¦ ¦ ¦источника аварийного освещения ¦ ¦ ¦ ¦(аккумуляторного фонаря), контроль ¦ ¦ ¦ ¦уровня напряжения на вводе 380/220 В¦ ¦ +---+------------------------------------+--------------------------------+ ¦2 ¦Проверка режима работы ГРС: по пока-¦То же ¦ ¦ ¦заниям манометров, расходомеров, ¦ ¦ ¦ ¦термометров, задатчиков регуляторов ¦ ¦ ¦ ¦давления газа ¦ ¦ +---+------------------------------------+--------------------------------+ ¦3 ¦Проверка помещений ГРС на загазован-¦То же ¦ ¦ ¦ность газоанализатором ¦ ¦ +---+------------------------------------+--------------------------------+ ¦4 ¦Проверка отсутствия утечек и темпе- ¦То же ¦ ¦ ¦ратуры воды, пополнение воды в сис- ¦ ¦ ¦ ¦теме отопления и подогрева газа. ¦ ¦ ¦ ¦Визуальная проверка работы горелок и¦ ¦ ¦ ¦контрольно-запального устройства по-¦ ¦ ¦ ¦догревателя газа, проверка защитной ¦ ¦ ¦ ¦и регулирующей автоматики ¦ ¦ +---+------------------------------------+--------------------------------+ ¦5 ¦Проверка связи с диспетчером УМГ и ¦То же ¦ ¦ ¦потребителями газа ¦ ¦ +---+------------------------------------+--------------------------------+ ¦6 ¦Проверка герметичности, отсутствия ¦То же ¦ ¦ ¦утечек газа на технологическом ¦ ¦ ¦ ¦оборудовании и трубопроводах ¦ ¦ +---+------------------------------------+--------------------------------+ ¦7 ¦Проверка работы электроосвещения ¦То же ¦ +---+------------------------------------+--------------------------------+ ¦8 ¦Продувка пылеуловителей и висциновых¦То же ¦ ¦ ¦фильтров ¦ ¦ +---+------------------------------------+--------------------------------+ ¦9 ¦Проверка исправности зданий и соору-¦То же ¦ ¦ ¦жений, подъездных дорог, очистка ¦ ¦ ¦ ¦оборудования от пыли, снега (по ¦ ¦ ¦ ¦необходимости), проверка состояния ¦ ¦ ¦ ¦защитных и противопожарных средств ¦ ¦ +---+------------------------------------+--------------------------------+ ¦10 ¦Контроль за работоспособностью и ¦То же ¦ ¦ ¦сохранностью УКЗ ¦ ¦ +---+------------------------------------+--------------------------------+ ¦11 ¦Проверка сигнализации на ГРС и в ¦То же ¦ ¦ ¦доме операторов ¦ ¦ +---+------------------------------------+--------------------------------+ ¦12 ¦Продувка фильтров тонкой очистки ¦То же ¦ ¦ ¦импульсного газа ¦ ¦ +---+------------------------------------+--------------------------------+ ¦13 ¦Проверка герметичности мест соедине-¦То же ¦ ¦ ¦ний импульсных линий с командными ¦ ¦ ¦ ¦приборами, регуляторами давления, ¦ ¦ ¦ ¦фильтрами-осушителями ¦ ¦ +---+------------------------------------+--------------------------------+ ¦14 ¦Проверка посадки стрелок показываю- ¦То же ¦ ¦ ¦щих приборов на "0" ¦ ¦ +---+------------------------------------+--------------------------------+ ¦15 ¦Смена картограмм и заправка пера ¦То же ¦ ¦ ¦самописца чернилами ¦ ¦ +---+------------------------------------+--------------------------------+ ¦16 ¦Проверка и корректировка расхода ¦То же ¦ ¦ ¦одоранта и его пополнение в расход- ¦ ¦ ¦ ¦ной емкости ¦ ¦ +---+------------------------------------+--------------------------------+ ¦17 ¦Проверка давления газа на собствен- ¦То же ¦ ¦ ¦ные нужды ¦ ¦ +---+------------------------------------+--------------------------------+ ¦18 ¦Надзор за охранной зоной ГРС, газоп-¦То же ¦ ¦ ¦ровода низкого давления в пределах ¦ ¦ ¦ ¦территории ГРС и кабеля связи ¦ ¦ +---+------------------------------------+--------------------------------+ ¦19 ¦Проверка показаний планиметров ¦ ¦ ¦Х ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦20 ¦Чистка "карманов", заливка масла в ¦ ¦ ¦Х ¦ ¦ ¦ ¦ ¦"карманы" ртутных термометров ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦21 ¦Подбивка смазки кранов, набивка ¦ ¦ ¦Х ¦ ¦ ¦ ¦ ¦сальников запорной арматуры ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦22 ¦Пополнение смазкой мультипликаторов ¦ ¦ ¦Х ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦23 ¦Проверка на срабатывание предохра- ¦ ¦ ¦Х ¦Ч ¦ ¦ ¦ ¦нительных клапанов ¦ ¦ ¦Зимой¦Летом ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦24 ¦Проверка автоматики безопасности ¦ ¦Х ¦ ¦ ¦ ¦ ¦ ¦котлов ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦25 ¦Осмотр ШРП на собственные нужды ¦ ¦Х ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦26 ¦Снятие показаний СКЗ ¦ ¦Х ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦27 ¦Проверка срабатывания клапанов- ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦отсекателей ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦28 ¦Проверка плавности хода трехходового¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦крана и запорной арматуры ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦29 ¦Проверка работоспособности постоянно¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦открытой и закрытой арматуры ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦30 ¦Проверка дистанционного управления ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦краном с узла или щита управления ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦31 ¦Проверка герметичности, плотности ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦запорных вентилей ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦32 ¦Опробывание работоспособности рабо- ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦чих и резервных линий редуцирования ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦от узлов дистанционного управления ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦кранами ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦33 ¦Замер защитного потенциала в точке ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦дренажа (точке подключения) ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦34 ¦Проверка работы аварийно-предупреди-¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦тельной автоматики ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦35 ¦Ревизия оборудования блока подготов-¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦ки и стабилизации газа защитной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦автоматики ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦36 ¦Проверка оголовков дымоходов ГРС и ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦ДО проводится: ¦ ¦ ¦ ¦2 раза¦ ¦ ¦ ¦ - перед отопительным сезоном; ¦ ¦ ¦ ¦в мес.¦ ¦ ¦ ¦ - в зимнее время; ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - в районах крайнего севера ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦37 ¦Обслуживание охранного крана ГРС ¦ ¦ ¦ ¦Х ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦38 ¦Проверка автоматики горения и ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦регулирования блока подогрева газа ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦39 ¦Проверка точности показаний и тари- ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦ровка приборов учета газа ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦40 ¦Комплексная проверка под руководст- ¦ ¦ ¦ ¦Х ¦ ¦ ¦ ¦вом инженера ГРС или ответственного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ИТР по учету газа, состояния расхо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦домерных узлов и достоверности учета¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦газа ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦41 ¦Проверка работоспособности и точнос-¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦ти показаний контрольно-измеритель- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ных приборов и автоматики ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦42 ¦Проверка герметичности соединений в ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦платах и элементах защитной автома- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тики ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦43 ¦Опробывание работоспособности защит-¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦ной автоматики путем искусственного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦изменения давления на выходе ГРС ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦44 ¦Проверка уставок датчиков и времен- ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦ных характеристик в системе защитной¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦автоматики ГРС ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦45 ¦Проверка работоспособности системы ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦телемеханики в режимах ТР, ТУ, ТИ и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ТС ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦46 ¦Проверка уставок датчиков системы ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦телемеханики ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦47 ¦Проверка гидрожидкости в гидробалло-¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦нах приводов кранов ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦48 ¦Техническое обслуживание газового ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦оборудования и автоматики котлов ГРС¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦49 ¦Осмотр надземных газопроводов на ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦собственные нужды ГРС ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦50 ¦Проверка срабатывания ПЗК и ПСК на ¦ ¦ ¦ ¦ ¦Х ¦ ¦ ¦ШРУ (ГРУ) ¦ ¦ ¦ ¦ ¦ ¦ +---+------------------------------------+-----+------+-----+------+------+ ¦51 ¦Ревизия диафрагм (сужающих ¦1 раз в год ¦ ¦ ¦устройств) ¦ ¦ ----+------------------------------------+---------------------------------
Источник - Положение ОАО "Газпром" от 15.10.2002 № ВРД 39-1.10-069-2002
