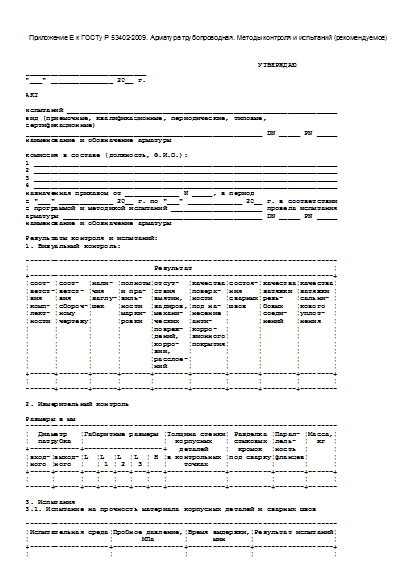

Форма акта испытаний арматуры трубопроводной (рекомендуемая)

Приложение Е к ГОСТу Р 53402-2009. Арматура трубопроводная. Методы контроля и испытаний (рекомендуемое)

                                                        УТВЕРЖДАЮ
_____________________________
"___" _______________ 20__ г.

АКТ

испытаний _________________________________________________________________
вид (приемочные, квалификационные, периодические, типовые,
сертификационные)
_________________________________________________________ DN _____ PN _____
наименование и обозначение арматуры

комиссия в составе (должность, Ф.И.О.):
1 _________________________________________________________________________
2 _________________________________________________________________________
3 _________________________________________________________________________
4 _________________________________________________________________________
назначенная приказом от _____________ N _____, в период
с "___" _____________ 20__ г. по "___" _____________ 20__ г. в соответствии
с программой и методикой испытаний ______________________ провела испытания
арматуры ________________________________________________ DN _____ PN _____
наименование и обозначение арматуры

Результаты контроля и испытаний:
1. Визуальный контроль:

---------------------------------------------------------------------------
¦                              Результат                                  ¦
+-------------------------------------------------------------------------+
¦соот- ¦соот-  ¦нали- ¦полноты¦отсут-  ¦качества¦состоя-¦качества¦качества¦
¦ветст-¦ветст- ¦чия   ¦и пра- ¦ствия   ¦поверх- ¦ния    ¦затяжки ¦затяжки ¦
¦вия   ¦вия    ¦заглу-¦виль-  ¦вмятин, ¦ности   ¦сварных¦резь-   ¦сальни- ¦
¦комп- ¦сбороч-¦шек   ¦ности  ¦задиров,¦под на- ¦швов   ¦бовых   ¦кового  ¦
¦лект- ¦ному   ¦      ¦марки- ¦механи- ¦несение ¦       ¦соеди-  ¦уплот-  ¦
¦ности ¦чертежу¦      ¦ровки  ¦ческих  ¦анти-   ¦       ¦нений   ¦нения   ¦
¦      ¦       ¦      ¦       ¦повреж- ¦корро-  ¦       ¦        ¦        ¦
¦      ¦       ¦      ¦       ¦дений,  ¦зионного¦       ¦        ¦        ¦
¦      ¦       ¦      ¦       ¦корро-  ¦покрытия¦       ¦        ¦        ¦
¦      ¦       ¦      ¦       ¦зии,    ¦        ¦       ¦        ¦        ¦
¦      ¦       ¦      ¦       ¦расслое-¦        ¦       ¦        ¦        ¦
¦      ¦       ¦      ¦       ¦ний     ¦        ¦       ¦        ¦        ¦
+------+-------+------+-------+--------+--------+-------+--------+--------+
¦      ¦       ¦      ¦       ¦        ¦        ¦       ¦        ¦        ¦
-------+-------+------+-------+--------+--------+-------+--------+---------

2. Измерительный контроль

Размеры в мм
---------------------------------------------------------------------------
¦  Диаметр   ¦Габаритные размеры ¦Толщина стенки¦ Разделка ¦Парал- ¦Масса,¦
¦  патрубка  ¦                   ¦  корпусных   ¦ стыковых ¦лель-  ¦  кг  ¦
+------------+-------------------+   деталей    ¦  кромок  ¦ность  ¦      ¦
¦вход-¦выход-¦L  ¦L  ¦L  ¦L  ¦ H ¦в контрольных ¦под сварку¦фланцев¦      ¦
¦ного ¦ного  ¦   ¦ 1 ¦ 2 ¦ 3 ¦   ¦    точках    ¦          ¦       ¦      ¦
+-----+------+---+---+---+---+---+--------------+----------+-------+------+
¦     ¦      ¦   ¦   ¦   ¦   ¦   ¦              ¦          ¦       ¦      ¦
------+------+---+---+---+---+---+--------------+----------+-------+-------

3. Испытания
3.1. Испытание на прочность материала корпусных деталей и сварных швов

---------------------------------------------------------------------------
¦Испытательная среда¦Пробное давление,¦Время выдержки,¦Результат испытаний¦
¦                   ¦       МПа       ¦      мин      ¦                   ¦
+-------------------+-----------------+---------------+-------------------+
¦                   ¦                 ¦               ¦                   ¦
--------------------+-----------------+---------------+--------------------

3.2. Испытание на плотность материала корпусных деталей и сварных швов

---------------------------------------------------------------------------
¦  Испытательная среда  ¦     Давление, МПа     ¦   Результат испытаний   ¦
+-----------------------+-----------------------+-------------------------+
¦                       ¦                       ¦                         ¦
------------------------+-----------------------+--------------------------

3.3.   Испытание   на   герметичность  относительно  внешней  среды  по
уплотнениям подвижных и неподвижных соединений

---------------------------------------------------------------------------
¦Испыта-   ¦Давление,¦  Время  ¦Наработка¦ Утечка по уплотнению ¦Результат¦
¦тельная   ¦   МПа   ¦выдержки,¦ циклов  +----------------------+испытаний¦
¦среда     ¦         ¦   мин   ¦ (число) ¦подвижных ¦неподвижных¦         ¦
¦          ¦         ¦         ¦         ¦соединений¦соединений ¦         ¦
+----------+---------+---------+---------+----------+-----------+---------+
¦          ¦         ¦         ¦         ¦          ¦           ¦         ¦
-----------+---------+---------+---------+----------+-----------+----------

3.4. Испытание на герметичность сальникового уплотнения штока воздухом

---------------------------------------------------------------------------
¦Испытательная среда¦Давление, МПа¦Время выдержки, мин¦Результат испытаний¦
+-------------------+-------------+-------------------+-------------------+
¦                   ¦             ¦                   ¦                   ¦
--------------------+-------------+-------------------+--------------------

3.5. Испытание на герметичность затвора:

---------------------------------------------------------------------------
¦Испыта- ¦ Давление, ¦  Время   ¦   Усилие закрытия   ¦ Утечка, ¦Результат¦
¦тельная ¦    МПа    ¦выдержки, ¦  (крутящий момент)  ¦ см3/мин ¦испытаний¦
¦среда   ¦           ¦   мин    +---------------------+         ¦         ¦
¦        ¦           ¦          ¦  по ТУ  ¦фактическое¦         ¦         ¦
+--------+-----------+----------+---------+-----------+---------+---------+
¦        ¦           ¦          ¦         ¦           ¦         ¦         ¦
---------+-----------+----------+---------+-----------+---------+----------

3.6. Испытание на работоспособность (проверка функционирования)

---------------------------------------------------------------------------
¦Испытательная среда¦ Давление (перепад ¦    Наработка     ¦  Результат   ¦
¦                   ¦давления на затворе¦"открыто-закрыто",¦  испытаний   ¦
¦                   ¦  Дельта P), МПа   ¦       цикл       ¦              ¦
+-------------------+-------------------+------------------+--------------+
¦                   ¦                   ¦                  ¦              ¦
--------------------+-------------------+------------------+---------------

4. Заключение _________________________________________________________
наименование, обозначение арматуры
DN _______________ PN _______________ зав. N ________________ соответствует
требованиям ТУ ___________________________, ПМ ____________________________
признан(а) ________________________________________________________________
5. Комиссия отмечает
5.1. __________________________________________________________________
наименование, обозначение арматуры
DN ________ PN ________ зав. N _______ выдержала испытания в полном объеме.
5.2. Технические характеристики _______________________________________
наименование, обозначение арматуры
___________________________________________________________________________
полученные при проведении испытаний, соответствуют требованиям КД (ТЗ, ТУ).
5.3. Образцы __________________________________________________________
наименование, обозначение арматуры
изготовленные _____________________________________________________________
завод-изготовитель
по ТУ ___________________________________, отвечают требованиям действующих
номер ТУ
в РФ стандартов, норм и правил промышленной безопасности: _________________
___________________________________________________________________________
5.4. Конструкция ______________________________________________________
наименование, обозначение арматуры
выполнена на современном техническом уровне.
5.5. Конструкция ______________________________________________________
наименование, обозначение арматуры
обеспечивает требуемую работоспособность и безопасность при эксплуатации.
6. Комиссия согласовывает:
- технические условия _________________________________________________
- руководство по эксплуатации _________________________________________
7. Комиссия рекомендует:
- к производству ______________________________________________________
наименование, обозначение арматуры
___________________________________________________________________________
- к утверждению конструкторскую документацию на _______________________
___________________________________________________________________________
наименование, обозначение арматуры
а) комплект рабочих чертежей __________________________________________
б) технические условия ________________________________________________
в) руководство по эксплуатации ________________________________________
г) паспорт ____________________________________________________________
Примечание. Пункты 5, 6 и 7 вносят в  акт  при  оформлении  результатов
приемочных испытаний.

Приложение: Протокол испытаний

Подписи:

1 ___________________   ____________________   ________________________
должность           личная подпись         инициалы, фамилия

2 ___________________   ____________________   ________________________
должность           личная подпись         инициалы, фамилия

3 ___________________   ____________________   ________________________
должность           личная подпись         инициалы, фамилия

4 ___________________   ____________________   ________________________
должность           личная подпись         инициалы, фамилия

Источник - Приказ Ростехрегулирования от 30.09.2009 № 428-ст
