Энергетический паспорт тепловой электростанции, районной котельной

Приложение 6 к Типовой программе проведения энергетических обследований тепловых электрических станций и районных котельных акционерных обществ энергетики и электрификации России РД 153-34.1-09.163-00

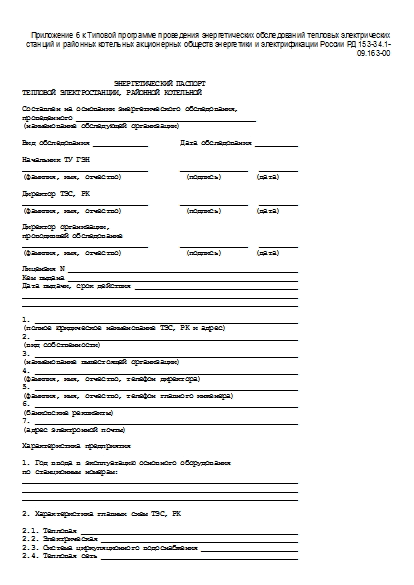

                      ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ
ТЕПЛОВОЙ ЭЛЕКТРОСТАНЦИИ, РАЙОННОЙ КОТЕЛЬНОЙ

Составлен на основании энергетического обследования,
проведенного ___________________________________________
(наименование обследующей организации)

Вид обследования _____________        Дата обследования __________

Начальник ТУ ГЭН
______________________________        ________________   _________
(фамилия, имя, отчество)               (подпись)        (дата)

Директор ТЭС, РК
______________________________        ________________   _________
(фамилия, имя, отчество)               (подпись)        (дата)

Директор организации,
проводившей обследование
______________________________        ________________   _________
(фамилия, имя, отчество)               (подпись)        (дата)

Лицензия N _______________________________________________________
Кем выдана _______________________________________________________
Дата выдачи, срок действия _______________________________________
__________________________________________________________________
__________________________________________________________________

1. _______________________________________________________________
(полное юридическое наименование ТЭС, РК и адрес)
2. _______________________________________________________________
(вид собственности)
3. _______________________________________________________________
(наименование вышестоящей организации)
4. _______________________________________________________________
(фамилия, имя, отчество, телефон директора)
5. _______________________________________________________________
(фамилия, имя, отчество, телефон главного инженера)
6. _______________________________________________________________
(банковские реквизиты)
7. _______________________________________________________________
(адрес электронной почты)

Характеристика предприятия

1. Год ввода в эксплуатацию основного оборудования
по станционным номерам:
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

2. Характеристика главных схем ТЭС, РК

2.1. Тепловая ____________________________________________________
2.2. Электрическая _______________________________________________
2.3. Система циркуляционного водоснабжения _______________________
2.4. Тепловая сеть _______________________________________________

3. Основные параметры работы основного оборудования
по группам (очередям)

3.1. Рабочее давление перегретого пара ___________________________
3.2. Температура перегретого пара ________________________________
3.3. Проектные данные:
3.3.1. Максимальный   отпуск   тепла   в   паре   (по  параметрам)
с указанием источника и его параметров: __________________________
__________________________________________________________________
3.3.2. Максимальный отпуск тепла в горячей воде __________________
__________________________________________________________________

4. Основное оборудование и его краткая характеристика
(приводятся сведения по форме табл. 1 Типовой программы)

5. Уровень:

генераторного напряжения _________________________________________
выдачи мощности в энергосистему __________________________________
собственных нужд _________________________________________________

6. Параметры теплоносителя,
отдаваемого потребителям и в теплосеть:

6.1. Пар _________________________________________________________
__________________________________________________________________
__________________________________________________________________
6.2. Горячая вода (температурный график) _________________________
__________________________________________________________________
__________________________________________________________________

7. Топливный режим ТЭС

7.1.

------------------------------------------------------------------
¦ Директивный орган, устано-  ¦Объем разрешен-¦Резервное¦Техноло-¦
¦вивший топливный режим, номер¦ного топливо-  ¦(аварий- ¦гическая¦
¦разрешения и дата его выдачи ¦потребления    ¦ное      ¦бронь по¦
¦                             ¦               ¦топливо  ¦газу    ¦
+-----------------------------+---------------+---------+--------+
¦                             ¦газ¦уголь¦мазут¦         ¦        ¦
+-----------------------------+---+-----+-----+---------+--------+
¦                             ¦   ¦     ¦     ¦         ¦        ¦
+-----------------------------+---+-----+-----+---------+--------+
¦                             ¦   ¦     ¦     ¦         ¦        ¦
------------------------------+---+-----+-----+---------+---------

7.2. Основные  марки  сжигаемого  топлива  и  основные  поставщики
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

7.3. Краткое  описание причин  работы  основного  оборудования  на
непроектных видах топлива ________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

7.4. Динамика и структура потребления условного топлива  на момент
составления паспорта и за три предыдущих года по видам

------------------------------------------------------------------
¦ N  ¦    Вид    ¦            Всего, т/% общего количества       ¦
¦п/п ¦  топлива  +-----------------------------------------------+
¦    ¦           ¦    г.     ¦    г.     ¦    г.     ¦    г.     ¦
+----+-----------+-----------+-----------+-----------+-----------+
¦1   ¦Газ        ¦           ¦           ¦           ¦           ¦
¦    ¦           +-----------+-----------+-----------+-----------+
¦    ¦           ¦           ¦           ¦           ¦           ¦
+----+-----------+-----------+-----------+-----------+-----------+
¦2   ¦Мазут      ¦           ¦           ¦           ¦           ¦
¦    ¦           +-----------+-----------+-----------+-----------+
¦    ¦           ¦           ¦           ¦           ¦           ¦
+----+-----------+-----------+-----------+-----------+-----------+
¦3   ¦Уголь      ¦           ¦           ¦           ¦           ¦
¦    ¦           +-----------+-----------+-----------+-----------+
¦    ¦           ¦           ¦           ¦           ¦           ¦
-----+-----------+-----------+-----------+-----------+------------

7.5.  Средняя стоимость топлива по видам на момент составления
паспорта и за три предыдущих года

------------------------------------------------------------------
¦ N  ¦     Вид       ¦            Стоимость топлива              ¦
¦п/п ¦   топлива     +-------------------------------------------+
¦    ¦               ¦    г.    ¦    г.    ¦    г.    ¦    г.    ¦
+----+---------------+----------+----------+----------+----------+
¦1   ¦Газ            ¦          ¦          ¦          ¦          ¦
+----+---------------+----------+----------+----------+----------+
¦2   ¦Мазут          ¦          ¦          ¦          ¦          ¦
+----+---------------+----------+----------+----------+----------+
¦3   ¦Уголь          ¦          ¦          ¦          ¦          ¦
+----+---------------+----------+----------+----------+----------+
¦4   ¦Тонна условного¦          ¦          ¦          ¦          ¦
¦    ¦топлива        ¦          ¦          ¦          ¦          ¦
+----+---------------+----------+----------+----------+----------+
¦    ¦               ¦          ¦          ¦          ¦          ¦
-----+---------------+----------+----------+----------+-----------

8. Установленная мощность электростанции и среднегодовая
по итогам трех истекших лет

------------------------------------------------------------------
¦ N  ¦        Показатель         ¦Установленная¦    Годы (факт)  ¦
¦п/п ¦                           ¦  мощность   +-----------------+
¦    ¦                           ¦             ¦     ¦     ¦     ¦
+----+---------------------------+-------------+-----+-----+-----+
¦1   ¦Электрическая мощность, МВт¦             ¦     ¦     ¦     ¦
+----+---------------------------+-------------+-----+-----+-----+
¦2   ¦Тепловая мощность, Гкал    ¦             ¦     ¦     ¦     ¦
¦    ¦В том числе:               ¦             ¦     ¦     ¦     ¦
+----+---------------------------+-------------+-----+-----+-----+
¦2.1 ¦ Пар                       ¦             ¦     ¦     ¦     ¦
+----+---------------------------+-------------+-----+-----+-----+
¦2.2 ¦ Горячая вода              ¦             ¦     ¦     ¦     ¦
-----+---------------------------+-------------+-----+-----+------

9. Технико-экономические показатели работы ТЭС
за последние 3 года (по форме табл. 2 Типовой программы)

10. Выбросы в окружающую среду за последние 3 года

------------------------------------------------------------------
¦  N  ¦    Контролируемый    ¦         Значения выбросов         ¦
¦ п/п ¦      показатель      ¦      по годам (норматив/факт)     ¦
¦     ¦                      +-----------------------------------+
¦     ¦                      ¦    г.     ¦    г.     ¦    г.     ¦
+-----+----------------------+-----------+-----------+-----------+
¦1    ¦NО                    ¦           ¦           ¦           ¦
¦     ¦  х                   +-----------+-----------+-----------+
¦     ¦                      ¦           ¦           ¦           ¦
+-----+----------------------+-----------+-----------+-----------+
¦2    ¦СО                    ¦           ¦           ¦           ¦
¦     ¦  х                   +-----------+-----------+-----------+
¦     ¦                      ¦           ¦           ¦           ¦
+-----+----------------------+-----------+-----------+-----------+
¦3    ¦SO                    ¦           ¦           ¦           ¦
¦     ¦  х                   +-----------+-----------+-----------+
¦     ¦                      ¦           ¦           ¦           ¦
+-----+----------------------+-----------+-----------+-----------+
¦4    ¦N   + SO              ¦           ¦           ¦           ¦
¦     ¦ ох     х             +-----------+-----------+-----------+
¦     ¦                      ¦           ¦           ¦           ¦
+-----+----------------------+-----------+-----------+-----------+
¦5    ¦И т.д.                ¦           ¦           ¦           ¦
------+----------------------+-----------+-----------+------------

10.1.  Затраты  на  экологические  мероприятия.  Их  эффективность
__________________________________________________________________
__________________________________________________________________

11. Годовое использование основного оборудования (ч)
в сравнении с заложенным в проекте

------------------------------------------------------------------
¦ N  ¦       Наименование         ¦ По проекту, ч ¦   Факт (ч)   ¦
¦п/п ¦  основного оборудования    ¦               +--------------+
¦    ¦                            ¦               ¦ г. ¦ г. ¦ г. ¦
+----+----------------------------+---------------+----+----+----+
¦1   ¦Котлы                       ¦               ¦    ¦    ¦    ¦
+----+----------------------------+---------------+----+----+----+
¦2   ¦Турбины                     ¦               ¦    ¦    ¦    ¦
-----+----------------------------+---------------+----+----+-----

12. Наработка (ч) металла основного оборудования
и главных паропроводов

------------------------------------------------------------------
¦ N  ¦Наименование ¦ Наработка, ч, на ¦  Наименование документа  ¦
¦п/п ¦оборудования ¦момент составления¦и организации, разрешившей¦
¦    ¦             ¦     паспорта     ¦  дальнейшую эксплуатацию ¦
+----+-------------+------------------+--------------------------+
¦1   ¦Паропровод   ¦                  ¦                          ¦
+----+-------------+------------------+--------------------------+
¦2   ¦Котел        ¦                  ¦                          ¦
+----+-------------+------------------+--------------------------+
¦3   ¦Барабан котла¦                  ¦                          ¦
+----+-------------+------------------+--------------------------+
¦4   ¦             ¦                  ¦                          ¦
+----+-------------+------------------+--------------------------+
¦5   ¦Турбина      ¦                  ¦                          ¦
+----+-------------+------------------+--------------------------+
¦    ¦И т.д.       ¦                  ¦                          ¦
-----+-------------+------------------+---------------------------

13. Водоподготовка

Принципиальные схемы:
13.1. Подготовка добавочной воды (главная схема) _________________
__________________________________________________________________
13.2. Очистка возвращаемого производственного конденсата _________
__________________________________________________________________
13.3. Очистка турбинного конденсата (БОУ) ________________________
__________________________________________________________________
13.4. Очистка внутристанционных дренажных конденсатов ____________
__________________________________________________________________
13.5. Технико-экономические показатели (ТЭП) _____________________

------------------------------------------------------------------
¦Уста-¦Производительность, т/ч¦         Удельный расход          ¦
¦новка+-----------------------+----------------------------------+
¦     ¦номи-  ¦факти-¦необхо- ¦ воды на ¦ тепла, ¦электроэнергии,¦
¦     ¦нальная¦ческая¦димая   ¦ сн, т/т ¦ кДж/т  ¦    кВт.ч/т    ¦
+-----+-------+------+--------+---------+--------+---------------+
+-----+-------+------+--------+---------+--------+---------------+
+-----+-------+------+--------+---------+--------+---------------+
------+-------+------+--------+---------+--------+----------------

13.6. Водоотведение водоподготовительных установок

------------------------------------------------------------------
¦ Установка  ¦                   Годовые сбросы                  ¦
¦            +---------------------------------------------------+
¦            ¦     г.     ¦     г.     ¦    г.      ¦    г.      ¦
+------------+------------+------------+------------+------------+
+------------+------------+------------+------------+------------+
+------------+------------+------------+------------+------------+
-------------+------------+------------+------------+-------------

13.7.   Выполнение   нормативных   мероприятий   по    организации
водно-химического режима (ВХР) ___________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
13.8. Наличие систем мониторинга _________________________________

14. Баланс по электроэнергии, кВт.ч

------------------------------------------------------------------
¦ N  ¦     Приход, расход      ¦              Годы               ¦
¦п/п ¦                         +---------------------------------+
¦    ¦                         ¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦1   ¦Собственная выработка    ¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦2   ¦Получено из энергосистемы¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦3   ¦Отпуск в энергосистему   ¦           ¦          ¦          ¦
¦    ¦ В том числе по уровням  ¦           ¦          ¦          ¦
¦    ¦напряжений:              ¦           ¦          ¦          ¦
¦    ¦ U = 110 кВ              ¦           ¦          ¦          ¦
¦    ¦ U = 6 кВ                ¦           ¦          ¦          ¦
¦    ¦ U = 0,4 кВ              ¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦4   ¦Собственные нужды        ¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦5   ¦Хозяйственные нужды      ¦           ¦          ¦          ¦
+----+-------------------------+-----------+----------+----------+
¦6   ¦Производственные нужды   ¦           ¦          ¦          ¦
-----+-------------------------+-----------+----------+-----------

15. Баланс по теплу, Гкал

------------------------------------------------------------------
¦ N  ¦     Приход, расход        ¦              Годы             ¦
¦п/п ¦                           +-------------------------------+
¦    ¦                           ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦1   ¦Выработка тепловой энергии ¦          ¦          ¦         ¦
¦    ¦котлами ТЭС                ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦2   ¦Отпуск тепла потребителям: ¦          ¦          ¦         ¦
¦    ¦ пар                       ¦          ¦          ¦         ¦
¦    ¦ горячая вода              ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦3   ¦Расход тепла на нужды:     ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦3.1 ¦ собственные               ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦3.2 ¦ хозяйственные             ¦          ¦          ¦         ¦
+----+---------------------------+----------+----------+---------+
¦3.3 ¦ производственные          ¦          ¦          ¦         ¦
-----+---------------------------+----------+----------+----------

16. Характеристика оборудования теплофикационной
установки

Параметры водогреющего оборудования и тепловой сети

------------------------------------------------------------------
¦ N  ¦     Наименование     ¦Тип¦Производительность,¦Коли-  ¦    ¦
¦п/п ¦     оборудования     ¦   ¦      Гкал/ч       ¦чество,¦    ¦
¦    ¦                      ¦   ¦                   ¦шт.    ¦    ¦
+----+----------------------+---+-------------------+-------+----+
¦1   ¦Бойлеры               ¦   ¦                   ¦       ¦    ¦
+----+----------------------+---+-------------------+-------+----+
¦2   ¦Сетевые подогреватели ¦   ¦                   ¦       ¦    ¦
+----+----------------------+---+-------------------+-------+----+
¦3   ¦Насосное оборудование,¦   ¦                   ¦       ¦    ¦
¦    ¦участвующее в работе  ¦   ¦                   ¦       ¦    ¦
¦    ¦теплосетевых схем     ¦   ¦                   ¦       ¦    ¦
-----+----------------------+---+-------------------+-------+-----

17. Характеристика потенциала энергосбережения,
выявленного по результатам энергообследования.
Основные рекомендуемые мероприятия по его реализации

------------------------------------------------------------------
¦ N  ¦Мероприятие¦    Ожидаемый    ¦   Срок   ¦   Необходимые    ¦
¦п/п ¦           ¦  экономический  ¦выполнения¦   финансовые     ¦
¦    ¦           ¦эффект, тыс. руб.¦          ¦ресурсы, тыс. руб.¦
+----+-----------+-----------------+----------+------------------+
+----+-----------+-----------------+----------+------------------+
+----+-----------+-----------------+----------+------------------+
-----+-----------+-----------------+----------+-------------------

Источник - Типовая программа РАО "ЕЭС России" от 04.05.2000 № РД 153-34.1-09.163-00
