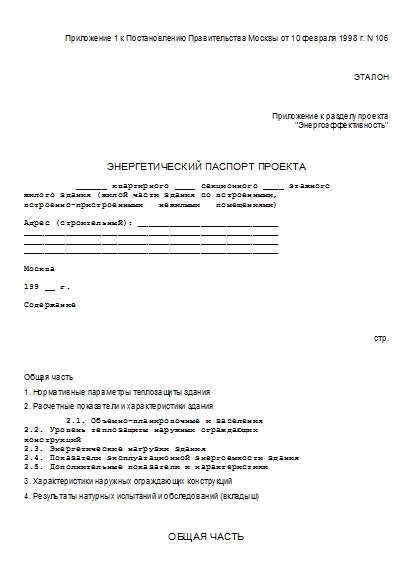

Энергетический паспорт проекта жилого здания (жилой части здания)
Приложение 1 к Постановлению Правительства Москвы от 10 февраля 1998 г. N 106
ЭТАЛОН
Приложение к разделу проекта
"Энергоэффективность"
ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ПРОЕКТА
______ квартирного ____ секционного ____ этажного жилого здания (жилой части здания со встроенными, встроенно-пристроенными нежилыми помещениями) Адрес (строительный): ___________________________ _________________________________________________ _________________________________________________ _________________________________________________ Москва 199 __ г. Содержание
стр.
Общая часть
1. Нормативные параметры теплозащиты здания
2. Расчетные показатели и характеристики здания
2.1. Объемно-планировочные и заселения 2.2. Уровень теплозащиты наружных ограждающих конструкций 2.3. Энергетические нагрузки здания 2.4. Показатели эксплуатационной энергоемкости здания 2.5. Дополнительные показатели и характеристики
3. Характеристики наружных ограждающих конструкций
4. Результаты натурных испытаний и обследований (вкладыш)
ОБЩАЯ ЧАСТЬ
1. Энергетический паспорт проекта жилого здания разрабатывается в соответствии с Положением о составе и порядке разработки энергетических паспортов проектов жилых зданий, утвержденным постановлением Правительства Москвы.
2. Энергетический паспорт проекта жилого здания является документом, отражающим уровень теплозащиты и эксплуатационной энергоемкости, а также величины энергетических нагрузок здания.
3. Термины и обозначения показателей и характеристик приняты по Московским городским строительным нормам "Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению" (МГСН 2.01-94). Обозначения показателей, не предусмотренных МГСН 2.01-94, приводятся в скобках.
4. Энергетический паспорт не предназначен для расчетов за коммунальные услуги, оказываемые квартиросъемщикам и владельцам квартир службами эксплуатации жилищного фонда, Мосэнерго и другими организациями.
1. НОРМАТИВНЫЕ ПАРАМЕТРЫ ТЕПЛОЗАЩИТЫ ЗДАНИЯ
---------------------------------------------------------------------- ¦ Параметры ¦Обозна-¦ Единица ¦Кол-во ¦ ¦ ¦чение ¦ измерения ¦ ¦ +---------------------------------------+-------+------------+-------+ ¦1.1. Требуемое сопротивление ¦ req¦ o ¦ ¦ ¦ теплопередаче: ¦ Ro ¦ кв. м C/Вт¦ ¦ ¦ - наружных стен ¦ ¦ ¦ ¦ ¦ - окон и балконных дверей ¦ ¦ ¦ ¦ ¦ - покрытий, чердачных перекрытий,¦ ¦ ¦ ¦ ¦ перекрытий над проездами ¦ ¦ ¦ ¦ ¦ - перекрытий над неотапливаемыми ¦ ¦ ¦ ¦ ¦ подвалами и подпольями ¦ ¦ ¦ ¦ ¦1.2. Требуемый приведенный коэффициент ¦ req¦ о ¦ ¦ ¦ теплопередачи здания ¦ Km ¦Вт/(кв. м C)¦ ¦ ¦1.3. Требуемая воздухопроницаемость ¦ req¦ ¦ ¦ ¦ ограждающих конструкций: ¦ Gm ¦кг/(кв. м ч)¦ ¦ ¦ - наружных стен (в т.ч. стыки) ¦ ¦ ¦ ¦ ¦ - окон и балконных дверей (при ¦ ¦ ¦ ¦ ¦ разности давлений 10 Па) ¦ ¦ ¦ ¦ ¦ - покрытий и перекрытий первого¦ ¦ ¦ ¦ ¦ этажа ¦ ¦ ¦ ¦ ¦ - входных дверей в квартиры ¦ ¦ ¦ ¦ ¦1.4. Нормативная обобщенная воздухо- ¦ ¦ ¦ ¦ ¦ проницаемость здания при разности ¦ req¦ ¦ ¦ ¦ давлений 10 Па ¦ Gm ¦кг/(кв. м ч)¦ ¦ ----------------------------------------+-------+------------+--------
2. РАСЧЕТНЫЕ ПОКАЗАТЕЛИ И ХАРАКТЕРИСТИКИ ЗДАНИЯ
---------------------------------------------------------------------- ¦ Показатели и характеристики ¦Обозна-¦ Единица ¦Кол-во¦ ¦ ¦чение ¦ измерения ¦ ¦ +---------------------------------------+-------+-------------+------+ ¦2.1. Объемно - планировочные ¦ ¦ ¦ ¦ ¦ и заселения ¦ ¦ ¦ ¦ ¦2.1.1. Строительный объем, ¦ (V ) ¦ куб. м ¦ ¦ ¦ ¦ о ¦ ¦ ¦ ¦ в том числе отапливаемой части ¦ V ¦ куб. м ¦ ¦ ¦2.1.2. Количество квартир ¦ - ¦ шт. ¦ ¦ ¦2.1.3. Расчетное количество жителей ¦ - ¦ чел. ¦ ¦ ¦2.1.4. Площадь квартир (без летних ¦ (F ) ¦ кв. м ¦ ¦ ¦ помещений) ¦ к ¦ ¦ ¦ ¦2.1.5. Высота этажа (от пола до пола) ¦ (h) ¦ м ¦ ¦ ¦2.1.6. Общая площадь наружных огражда- ¦ ¦ ¦ ¦ ¦ ющих конструкций отапливаемой ¦ sum ¦ ¦ ¦ ¦ части здания ¦ A ¦ кв. м ¦ ¦ ¦ в том числе: ¦ ext ¦ ¦ ¦ ¦ - стен, включая окна, балконные ¦ A ¦ кв. м ¦ ¦ ¦ и входные двери в здание ¦ W+F+d¦ ¦ ¦ ¦ - окон и балконных дверей ¦ A ¦ кв. м ¦ ¦ ¦ ¦ F ¦ ¦ ¦ ¦ - покрытий, чердачных перекрытий¦ Ac ¦ кв. м ¦ ¦ ¦ - перекрытий над неотапливаемыми¦ ¦ ¦ ¦ ¦ подвалами и подпольями, проез-¦ ¦ ¦ ¦ ¦ дами и под эркерами, полов по ¦ ¦ ¦ ¦ ¦ грунту ¦ Af ¦ кв. м ¦ ¦ ¦2.1.7. Отношение площади наружных ¦ ¦ ¦ ¦ ¦ ограждающих конструкций отапли-¦ ¦ ¦ ¦ ¦ ваемой части здания к площади ¦ ¦ ¦ ¦ ¦ квартир sum ¦ ¦ ¦ ¦ ¦ A /F ¦ (к) ¦ - ¦ ¦ ¦ ext к ¦ ¦ ¦ ¦ ¦2.1.8. Отношение площади окон и балкон-¦ ¦ ¦ ¦ ¦ ных дверей к площади стен, ¦ ¦ ¦ ¦ ¦ включая окна и балконные двери ¦ (p) ¦ - ¦ ¦ ¦ A / A ¦ ¦ ¦ ¦ ¦ F W+F ¦ ¦ ¦ ¦ ¦2.2. Уровень теплозащиты наружных ¦ ¦ ¦ ¦ ¦ ограждающих конструкций ¦ ¦ ¦ ¦ ¦2.2.1. Приведенное сопротивление тепло-¦ ¦ ¦ ¦ ¦ передаче: ¦ r ¦ о ¦ ¦ ¦ - стен ¦ R ¦ кв. м C/Вт ¦ ¦ ¦ ¦ W ¦ ¦ ¦ ¦ ¦ r ¦ o ¦ ¦ ¦ - окон и балконных дверей ¦ R ¦ кв. м C/Вт ¦ ¦ ¦ ¦ F ¦ ¦ ¦ ¦ ¦ r ¦ o ¦ ¦ ¦ - покрытий, чердачных перекрытий¦ R ¦ кв. м C/Вт ¦ ¦ ¦ ¦ C ¦ ¦ ¦ ¦ - перекрытий над подвалами и ¦ r ¦ o ¦ ¦ ¦ подпольями ¦ Rf ¦ кв. м C/Вт ¦ ¦ ¦ - перекрытий над проездами и под¦ r ¦ o ¦ ¦ ¦ эркерами ¦ Rf ¦ кв. м C/Вт ¦ ¦ ¦2.2.2. Приведенный коэффициент тепло-¦ r ¦ o ¦ ¦ ¦ передачи здания ¦ Km ¦Вт/(кв. м C) ¦ ¦ ¦2.2.3. Сопротивление воздухопроницанию ¦ ¦ ¦ ¦ ¦ наружных ограждающих конструкций¦ ¦ ¦ ¦ ¦ при разности давлений 10 Па: ¦ ¦ ¦ ¦ ¦ - стен (в т.ч. стыки) ¦ R ¦ кв. м ч/кг ¦ ¦ ¦ ¦ aW ¦ ¦ ¦ ¦ - окон и балконных дверей ¦ R ¦ кв. м ч/кг ¦ ¦ ¦ ¦ aF ¦ ¦ ¦ ¦ - перекрытия над техподпольем,¦ R ¦ кв. м ч/кг ¦ ¦ ¦ подвалом ¦ af ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ - входных дверей в квартиры ¦ R ¦ кв. м ч/кг ¦ ¦ ¦ ¦ ак ¦ ¦ ¦ ¦ - стыков элементов стен ¦ R ¦ м ч/кг ¦ ¦ ¦ ¦ aj ¦ ¦ ¦ ¦2.2.4. Приведенная воздухопроницаемость¦ ¦ ¦ ¦ ¦ ограждающих конструкций здания ¦ r ¦ ¦ ¦ ¦ при разности давлений 10 Па ¦ G ¦кг/(кв. м ч) ¦ ¦ ¦ ¦ m ¦ ¦ ¦ ¦2.3. Энергетические нагрузки здания ¦ ¦ ¦ ¦ ¦2.3.1. Потребляемая мощность систем ¦ ¦ ¦ ¦ ¦ инженерного оборудования: ¦ ¦ ¦ ¦ ¦ - отопления ¦ (N ) ¦ кВт ¦ ¦ ¦ ¦ о ¦ ¦ ¦ ¦ - горячего водоснабжения ¦ (N ) ¦ кВт ¦ ¦ ¦ ¦ гв ¦ ¦ ¦ ¦ - электроснабжения ¦ (N ) ¦ кВт ¦ ¦ ¦ ¦ э ¦ ¦ ¦ ¦ - других систем (каждой отдельно) ¦ кВт ¦ ¦ ¦2.3.2. Среднесуточные расходы: ¦ ¦ ¦ ¦ ¦ - природного газа ¦ (Q ) ¦ куб. м/сут ¦ ¦ ¦ ¦ пг ¦ ¦ ¦ ¦ - холодной воды ¦ (Q ) ¦ куб. м/сут ¦ ¦ ¦ ¦ хв ¦ ¦ ¦ ¦ - горячей воды ¦ (Q ) ¦ куб. м/сут ¦ ¦ ¦ ¦ гв ¦ ¦ ¦ ¦2.3.3. Удельный максимальный часовой ¦ ¦ ¦ ¦ ¦ расход тепловой энергии на ¦ ¦ ¦ ¦ ¦ 1 кв. м площади квартир: ¦ ¦ ¦ ¦ ¦ - на отопление здания ¦ (q ) ¦ Вт/кв. м ¦ ¦ ¦ ¦ h ¦ ¦ ¦ ¦ - в том числе на вентиляцию ¦ (q ) ¦ Вт/кв. м ¦ ¦ ¦ ¦ hв ¦ ¦ ¦ ¦2.3.4. Удельная тепловая характеристика¦ ¦ ¦ ¦ ¦ здания ¦ ¦ о ¦ ¦ ¦ No/[(t - t ) V] ¦ q ¦Вт/(куб. м C)¦ ¦ ¦ int ext ¦ m ¦ ¦ ¦ ¦2.4. Показатели эксплуатационной ¦ ¦ ¦ ¦ ¦ энергоемкости здания ¦ ¦ ¦ ¦ ¦2.4.1. Годовые расходы конечных видов ¦ ¦ ¦ ¦ ¦ энергоносителей на здание (жилую¦ ¦ ¦ ¦ ¦ часть здания): ¦ ¦ ¦ ¦ ¦ - тепловой энергии на отопление ¦ ¦ ¦ ¦ ¦ в холодный и переходный перио-¦ y ¦ ¦ ¦ ¦ ды года ¦ Q ¦ МДж/год ¦ ¦ ¦ ¦ h ¦ ¦ ¦ ¦ - тепловой энергии на горячее ¦ ¦ ¦ ¦ ¦ водоснабжение ¦ (Q ) ¦ МДж/год ¦ ¦ ¦ ¦ гв ¦ ¦ ¦ ¦ - тепловой энергии других систем¦ ¦ ¦ ¦ ¦ (раздельно) ¦ ¦ МДж/год ¦ ¦ ¦ - электрической энергии ¦ (Э) ¦ МВт ч/год ¦ ¦ ¦ в том числе: ¦ ¦ ¦ ¦ ¦ - на общедомовое освещение ¦ (Э ) ¦ МВт ч/год ¦ ¦ ¦ ¦ о ¦ ¦ ¦ ¦ - в квартирах ¦ (Э ) ¦ МВт ч/год ¦ ¦ ¦ ¦ к ¦ ¦ ¦ ¦ - на силовое оборудование ¦ (Э ) ¦ МВт ч/год ¦ ¦ ¦ ¦ с ¦ ¦ ¦ ¦ - на водоснабжение и канализа-¦ (Э ) ¦ ¦ ¦ ¦ цию ¦ в ¦ МВт ч/год ¦ ¦ ¦ ¦ год ¦ ¦ ¦ ¦ - природного газа ¦ (Q )¦ ¦ ¦ ¦ ¦ пг ¦ тыс. куб. ¦ ¦ ¦ ¦ ¦ м/год ¦ ¦ ¦2.4.2. Удельные годовые расходы конеч- ¦ ¦ ¦ ¦ ¦ ных видов энергоносителей в рас-¦ ¦ ¦ ¦ ¦ чете на 1 кв. м площади квартир:¦ y ¦ ¦ ¦ ¦ - тепловой энергии на отопление ¦ q ¦МДж/кв. м ¦ ¦ ¦ в холодный и переходный перио-¦ h ¦год ¦ ¦ ¦ ды года ¦ ¦ ¦ ¦ ¦ - тепловой энергии на горячее¦ ¦ ¦ ¦ ¦ водоснабжение ¦ (q ) ¦МДж/кв. м ¦ ¦ ¦ ¦ гв ¦год ¦ ¦ ¦ - тепловой энергии других систем¦ ¦Мдж/кв. м ¦ ¦ ¦ (раздельно) ¦ ¦ год ¦ ¦ ¦ - электрической энергии ¦ (q ) ¦ кВт ч ¦ ¦ ¦ ¦ э ¦ --------- ¦ ¦ ¦ ¦ ¦ кв. м год ¦ ¦ ¦ - природного газа ¦ (q ) ¦ куб. м ¦ ¦ ¦ ¦ пг ¦ ---------- ¦ ¦ ¦ ¦ ¦ кв. м год ¦ ¦ ¦2.4.3. Удельная эксплуатационная энер- ¦ ¦ ¦ ¦ ¦ гоемкость здания (обобщенный ¦ ¦ ¦ ¦ ¦ показатель годового расхода топ-¦ ¦ ¦ ¦ ¦ ливно - энергетических ресурсов ¦ sum ¦ кг у.т. ¦ ¦ ¦ в расчете на 1 кв. м площади ¦ (q )¦ ---------- ¦ ¦ ¦ квартир) ¦ ¦ кв. м год ¦ ¦ ¦2.5. Дополнительные показатели и ¦ ¦ ¦ ¦ ¦ характеристики ¦ ¦ ¦ ¦ ----------------------------------------+-------+-------------+-------
3. ХАРАКТЕРИСТИКИ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ (Краткое описание)
3.1. Стены ______________________________________________________ ______________________________________________________________________ 3.2. Окна и балконные двери ______________________________________ ______________________________________________________________________ 3.3. Перекрытие над техническим подпольем, подвалом ______________ ______________________________________________________________________ ______________________________________________________________________ 3.4. Перекрытие над последним жилым этажом либо над "теплым" чердаком _____________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ Регистрационный No. __________ "____"______________ 199 __ г. ______________ (подпись) М.П.
Источник - Постановление Правительства Москвы от 10.02.1998 № 106
