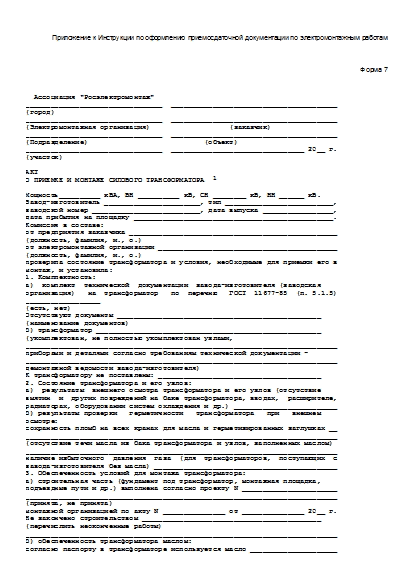

Акт о приемке и монтаже силового трансформатора. Форма № 7

Приложение к Инструкции по оформлению приемосдаточной документации по электромонтажным работам

Форма 7

  Ассоциация "Росэлектромонтаж"
_________________________________  ________________________________________
(город)
_________________________________  ________________________________________
(Электромонтажная организация)                   (заказчик)
_________________________________  ________________________________________
(Подразделение)                            (объект)
_________________________________  ________________________________ 20__ г.
(участок)

АКТ
О ПРИЕМКЕ И МОНТАЖЕ СИЛОВОГО ТРАНСФОРМАТОРА  1

Мощность__________ кВА, ВН __________ кВ, СН ________ кВ, НН ______ кВ.
Завод-изготовитель _______________________, тип __________________________,
заводской номер __________________________, дата выпуска _________________,
дата прибытия на площадку ________________________________________________.
Комиссия в составе:
от предприятия заказчика __________________________________________________
(должность, фамилия, и., о.)
от электромонтажной организации ___________________________________________
(должность, фамилия, и., о.)
проверила состояние трансформатора и условия, необходимые для приемки его в
монтаж, и установила:
1. Комплектность:
а)  комплект  технической  документации  завода-изготовителя (заводская
организация)   на  трансформатор   по  перечню   ГОСТ  11677-85  (п. 5.1.5)
__________________
(есть, нет)
Отсутствуют документы _________________________________________________
(наименование документов)
б) трансформатор ______________________________________________________
(укомплектован, не полностью укомплектован узлами,
___________________________________________________________________________
приборами и деталями согласно требованиям технической документации -
___________________________________________________________________________
демонтажной ведомости завода-изготовителя)
К трансформатору не поставлены: _______________________________________
2. Состояние трансформатора и его узлов:
а)  результаты  внешнего осмотра трансформатора и его узлов (отсутствие
вмятин  и  других повреждений на баке трансформатора, вводах,  расширителе,
радиаторах, оборудовании систем охлаждения и др.) _________________________
б) результаты проверки   герметичности   трансформатора   при   внешнем
осмотре:
сохранность пломб на всех кранах для масла и герметизированных заглушках __
___________________________________________________________________________
(отсутствие течи масла из бака трансформатора и узлов, заполненных маслом)
___________________________________________________________________________
наличие избыточного  давления  газа  (для  трансформаторов,  поступающих  с
завода-изготовителя без масла) ____________________________________________
3. Обеспеченность условий для монтажа трансформатора:
а) строительная часть (фундамент под трансформатор, монтажная площадка,
подъездные пути и др.) выполнена согласно проекту N _______________________
___________________________________________________________________________
(принята, не принята)
монтажной организацией по акту N _______________ от _______________ 20__ г.
Не закончено строительством ___________________________________________
(перечислить неоконченные работы)
___________________________________________________________________________
б) обеспеченность трансформатора маслом:
согласно паспорту в трансформаторе используется масло _____________________
___________________________________________________________________________
(наименование стандарта, ТУ, пробивное напряжение)
всего требуется масла (с учетом расхода на технологические нужды) ______ т;
имеется в трансформаторе _______________________________________________ т;
недостающее количество масла ___________________________________________ т;
будет поставлено заказчиком _______________________________________________
(дата)
в)   заказчиком  выполнены  условия  ГОСТ  11677-85   и  подтверждается
возможность монтажа трансформатора без ревизии активной части и без сушки;
г) согласно п. 3.197 СНиП 3.05.06-85 к настоящему Акту прилагаются:
акт осмотра  трансформатора   и   демонтированных   узлов   после   его
транспортирования с предприятия-изготовителя, акт перевозки  трансформатора
к месту монтажа, акт выгрузки трансформатора.
Перечисленные документы оформляются заказчиком.
4. Заключение о пригодности к монтажу _________________________________
___________________________________________________________________________

Сдал
представитель заказчика               _____________________________
(подпись)
Принял
представитель монтажной организации   _____________________________
(подпись)
Трансформатор принят на хранение
материально ответственным лицом       _____________________________
(фамилия, и., о., подпись)

Источник - Инструкция Ассоциации "Росэлектромонтаж" от 12.04.2007 № И 1.13-07
