Акт о готовности бурящейся скважины к проведению геофизических исследований с использованием радионуклидных источников

Приложение В
к Методическим указаниям по осуществлению
надзора за обеспечением радиационной
безопасности на объектах проведения
геофизических исследований с
использованием радионуклидных источников
РД-07-16-2003

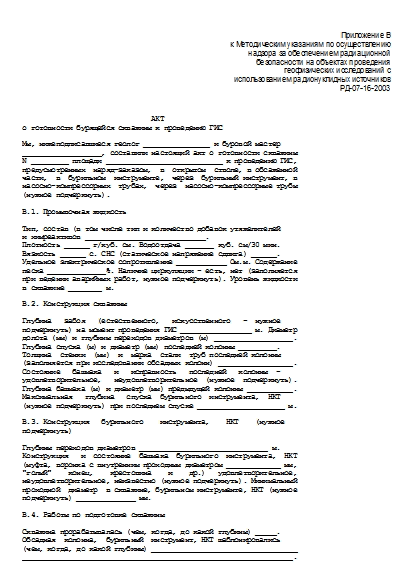

                               АКТ
о готовности бурящейся скважины к проведению ГИС

Мы, нижеподписавшиеся геолог ________________ и буровой мастер
___________________, составили настоящий акт о готовности скважины
N _________ площади ____________________________ к проведению ГИС,
предусмотренных  наряд-заказом,  в  открытом  стволе, в обсаженной
части,  в  бурильном  инструменте,  через  бурильный инструмент, в
насосно-компрессорных  трубах,  через  насосно-компрессорные трубы
(нужное подчеркнуть).

В.1. Промывочная жидкость

Тип, состав (в том числе тип и количество добавок утяжелителей
и химреактивов _____________________________.
Плотность ______ г/куб. см. Водоотдача _______ куб. см/30 мин.
Вязкость ______ с. СНС (статическое напряжение сдвига) ______.
Удельное электрическое сопротивление ____________ Ом.м. Содержание
песка ______________%. Наличие циркуляции - есть, нет (заполняется
при ведении аварийных работ, нужное подчеркнуть). Уровень жидкости
в скважине ________ м.

В.2. Конструкция скважины

Глубина   забоя   (естественного,   искусственного   -  нужное
подчеркнуть) на момент проведения ГИС _________________ м. Диаметр
долота (мм) и глубины переходов диаметров (м) ___________________.
Глубина спуска (м) и диаметр (мм) последней колонны _________.
Толщина  стенки  (мм)  и  марка  стали  труб последней колонны
(заполняется при исследовании обсадных колонн) __________________.
Состояние   башмака   и   исправность   последней   колонны  -
удовлетворительное,   неудовлетворительное  (нужное  подчеркнуть).
Глубина башмака (м) и диаметр (мм) предыдущей колонны ___________.
Максимальная   глубина   спуска  бурильного  инструмента,  НКТ
(нужное подчеркнуть) при последнем спуске _____________________ м.

В.3. Конструкция   бурильного    инструмента,    НКТ    (нужное
подчеркнуть)

Глубины переходов диаметров _______________________________ м.
Конструкция   и  состояние  башмака  бурильного  инструмента,  НКТ
(муфта, воронка с внутренним проходным диаметром _____________ мм,
"голый"    конец,    крестовина    и    др.)   удовлетворительное,
неудовлетворительное, неизвестно (нужное подчеркнуть). Минимальный
проходной  диаметр  в скважине, бурильном инструменте, НКТ (нужное
подчеркнуть) ______________ мм.

В.4. Работы по подготовке скважины

Скважина прорабатывалась (чем, когда, до какой глубины) _____.
Обсадная  колонна,  бурильный  инструмент, НКТ шаблонировались
(чем, когда, до какой глубины) ___________________________________
_________________________________________________________________.
Наличие  уступов,  обвалов,  пробок  и  глубина  их  положения
______________ м.
Наличие  остановок, проведение проработок при последнем спуске
бурильного  инструмента  или  НКТ  (нужное  подчеркнуть) и глубина
остановок или проведения проработок ___________ м. Наличие затяжек
при   подъеме  бурильного  инструмента,  НКТ  -  да,  нет  (нужное
подчеркнуть). Интервалы затяжек ____________________ м.

В.5. Предварительные работы

Во время цементной заливки в скважину закачано ________ куб. м
________________ (тип цемента) плотностью __________ г/куб. см при
плотности продавочной жидкости _________________ г/куб. см. Начало
заливки (время, дата, месяц) ____________________________________.
Конец заливки (время, дата, месяц) ______________________________.
Расчетная высота подъема цемента __________________ м от устья
скважины.

В.6. Особые условия проведения работ

Наличие и состояние подъездных путей и рабочей площадки ______
_________________________________________________________________.
Состояние наземного оборудования (исправность бурового станка,
электрооборудования,   состояние   устьевой   обвязки   и  др.)  -
удовлетворительное, неудовлетворительное (нужное подчеркнуть).
Характеристика  условий  освещенности рабочих зон ___________,
трассы движения кабеля и превентора буровой ______________________
удовлетворительное, неудовлетворительное (нужное указать).
Наличие  подвода  технической  воды  (горячей  воды  или пара)
________________________________.
Состояние электрооборудования (указать дату последней проверки
на соответствие ПУЭ, ПТЭ и ПТБ) ________________, наличие мест для
подсоединения к контуру заземления буровой ______________________.
Характеристика  помещения  и  условий  для хранения источников
ионизирующих излучений и радиоактивных веществ ___________________
_________________________________________________________________.
Максимальный   диаметр   приборов,   спускаемых   в   скважину
_______________ мм. Максимально разрешенная глубина спуска прибора
____________ м. Подготовка скважины обеспечивает беспрепятственное
прохождение геофизических приборов  по  всей  скважине  в  течение
___________ ч, необходимых для проведения ГИС.
Геолог ______________________________
Мастер ______________________________
Акт составлен "__" _________ 200_ г.
Скважину  для  проведения  геофизических  исследований  принял
начальник отряда _________________________________________________

Источник - Приказ Госатомнадзора России от 25.12.2003 № 135
