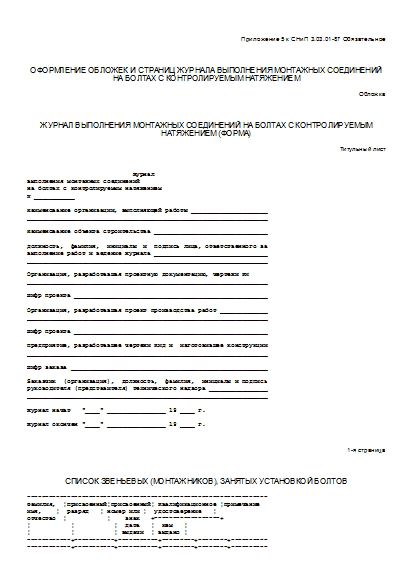

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением

Приложение 5 к СНиП 3.03.01-87 Обязательное

ОФОРМЛЕНИЕ ОБЛОЖЕК И СТРАНИЦ ЖУРНАЛА ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ НА БОЛТАХ С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ

Обложка

Журнал выполнения монтажных соединений на болтах с контролируемым натяжением (форма)

Титульный лист

                             Журнал
выполнения монтажных соединений
на болтах с контролируемым натяжением
N ___________

Наименование организации, выполняющей работы _____________________
__________________________________________________________________

Наименование объекта строительства _______________________________

Должность,  фамилия,  инициалы  и  подпись лица, ответственного за
выполнение работ и ведение журнала _______________________________
__________________________________________________________________

Организация, разработавшая проектную документацию, чертежи КМ
__________________________________________________________________

Шифр проекта _____________________________________________________

Организация, разработавшая проект производства работ _____________
__________________________________________________________________

Шифр проекта _____________________________________________________

Предприятие, разработавшее чертежи КМД и  изготовившее конструкции
__________________________________________________________________

Шифр заказа ______________________________________________________

Заказчик  (организация),  должность,  фамилия,  инициалы и подпись
руководителя (представителя) технического надзора ________________
__________________________________________________________________

Журнал начат   "____" ________________ 19 ____ г.

Журнал окончен "____" ________________ 19 ____ г.

1-я страница

Список звеньевых (монтажников), занятых установкой болтов

------------------------------------------------------------------
Фамилия,  ¦Присвоенный¦Присвоенный¦ Квалификационное ¦Примечание
имя,    ¦  разряд   ¦ номер или ¦  удостоверение   ¦
отчество  ¦           ¦    знак   +------------------+
¦           ¦           ¦  дата   ¦  кем   ¦
¦           ¦           ¦ выдачи  ¦ выдано ¦
------------+-----------+-----------+---------+--------+----------
------------+-----------+-----------+---------+--------+----------
------------+-----------+-----------+---------+--------+----------
------------+-----------+-----------+---------+--------+----------
------------+-----------+-----------+---------+--------+----------
------------+-----------+-----------+---------+--------+----------

2-я и последующие страницы

--------------------------------------------------------------------------------
Да-¦Номер¦     Постановка болтов      ¦          Результаты контроля
та ¦чер- +----------------------------+-----------------------------------------
¦тежа ¦Число¦Номер¦Способ¦Расчетный¦Обра-¦Число¦Резуль-¦Номер  ¦Подпись¦Под-
¦КМД и¦пос- ¦сер- ¦обра- ¦момент   ¦ботка¦про- ¦таты   ¦клейма,¦лица,  ¦пись
¦наи- ¦тав- ¦тифи-¦ботки ¦закручи- ¦кон- ¦ве-  ¦провер-¦подпись¦ответс-¦пред-
¦мено-¦лен- ¦ката ¦кон-  ¦вания или¦такт-¦рен- ¦ки мо- ¦брига- ¦твен-  ¦ста-
¦вание¦ных  ¦на   ¦такт- ¦угол по- ¦ных  ¦ных  ¦мента  ¦дира   ¦ного за¦вите-
¦узла ¦бол- ¦болты¦ных   ¦ворота   ¦по-  ¦бол- ¦закру- ¦       ¦поста- ¦ля
¦(сты-¦тов  ¦     ¦повер-¦гайки    ¦верх-¦тов  ¦чивания¦       ¦новку  ¦за-
¦ка) в¦в    ¦     ¦хнос- ¦         ¦нос- ¦     ¦или уг-¦       ¦болтов ¦каз-
¦сое- ¦сое- ¦     ¦тей   ¦         ¦тей  ¦     ¦ла по- ¦       ¦       ¦чика
¦дине-¦дине-¦     ¦      ¦         ¦     ¦     ¦ворота ¦       ¦       ¦
¦нии  ¦нии  ¦     ¦      ¦         ¦     ¦     ¦гайки  ¦       ¦       ¦
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
1 ¦  2  ¦  3  ¦  4  ¦   5  ¦    6    ¦  7  ¦  8  ¦   9   ¦  10   ¦   11  ¦ 12
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----
---+-----+-----+-----+------+---------+-----+-----+-------+-------+-------+-----

3-я страница обложки

             В журнале пронумеровано и прошнуровано

___________________ страниц

"____" _____________ 19 ___ г.

__________________________________________________________________
(должность, фамилия, инициалы и подпись руководителя
организации, выдавшего журнал)

МЕСТО
ПЕЧАТИ

Источник - Постановление Госстроя СССР от 04.12.1987 № 280
