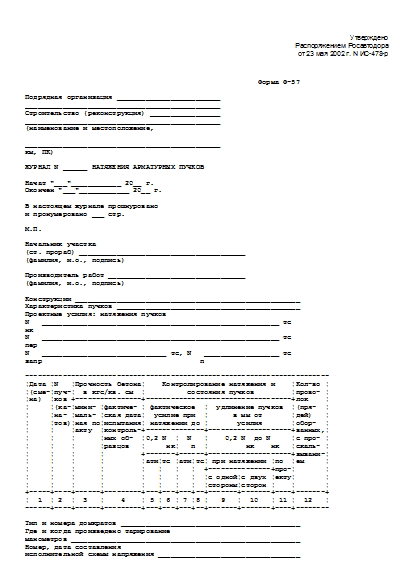

Журнал натяжения арматурных пучков. Форма № Ф-57

Утверждено
Распоряжением Росавтодора
от 23 мая 2002 г. N ИС-478-р

                                                        Форма Ф-57

Подрядная организация _________________________
_______________________________________________
Строительство (реконструкция) _________________
_______________________________________________
(наименование и местоположение,

_______________________________________________
км, ПК)

ЖУРНАЛ N ______ НАТЯЖЕНИЯ АРМАТУРНЫХ ПУЧКОВ

Начат "___"____________ 20__ г.
Окончен "___"____________ 20__ г.

В настоящем журнале прошнуровано
и пронумеровано ___ стр.

М.П.

Начальник участка
(ст. прораб) ________________________________________
(фамилия, и.о., подпись)

Производитель работ _________________________________
(фамилия, и.о., подпись)

Конструкции ______________________________________________________
Характеристика пучков ____________________________________________
Проектные усилия: натяжения пучков
N   _________________________________________________________ тс
нк
N   _________________________________________________________ тс
пер
N   ______________________________ тс, N   __________________ тс
запр                                      п

-------------------------------------------------------------------------
¦Дата ¦N   ¦Прочность бетона¦    Контролирование натяжения и    ¦Кол-во ¦
¦(сме-¦пуч-¦  в кгс/кв. см  ¦          состояния пучков         ¦прово- ¦
¦на)  ¦ков +----------------+-----------------------------------+лок    ¦
¦     ¦(ка-¦мини- ¦фактиче- ¦ фактическое  ¦  удлинение пучков  ¦(пря-  ¦
¦     ¦на- ¦маль- ¦ская дата¦  усилие при  ¦      в мм от       ¦дей)   ¦
¦     ¦тов)¦ная по¦испытания¦ натяжении до ¦       усилия       ¦обор-  ¦
¦     ¦    ¦акту  ¦контроль-+--------------+--------------------+ванных,¦
¦     ¦    ¦      ¦ных об-  ¦0,2 N  ¦  N   ¦    0,2 N  до N     ¦с про- ¦
¦     ¦    ¦      ¦разцов   ¦     нк¦   п  ¦         нк    нк   ¦скаль- ¦
¦     ¦    ¦      ¦         +-------+------+--------------------+зывани-¦
¦     ¦    ¦      ¦         ¦ати¦тс ¦ати¦тс¦ при натяжении ¦по  ¦ем     ¦
¦     ¦    ¦      ¦         ¦   ¦   ¦   ¦  +---------------+про-¦       ¦
¦     ¦    ¦      ¦         ¦   ¦   ¦   ¦  ¦с одной¦с двух ¦екту¦       ¦
¦     ¦    ¦      ¦         ¦   ¦   ¦   ¦  ¦стороны¦сторон ¦    ¦       ¦
+-----+----+------+---------+---+---+---+--+-------+-------+----+-------+
¦  1  ¦ 2  ¦  3   ¦    4    ¦ 5 ¦ 6 ¦ 7 ¦8 ¦   9   ¦  10   ¦ 11 ¦  12   ¦
------+----+------+---------+---+---+---+--+-------+-------+----+--------

Тип и номера домкратов ___________________________________________
Где и когда произведено тарирование
манометров _______________________________________________________
Номер, дата составления
исполнительной схемы напряжения __________________________________

------------------------------------------------------------------
¦  Повышенное  ¦Фактическое усилие ¦Исполни- ¦Обследование¦Приме-¦
¦  натяжение   ¦ натяжения пучков  ¦тель: фа-¦и контроль  ¦чание ¦
¦    пучков    ¦     (канатов)     ¦милия,   ¦натяжения.  ¦      ¦
+--------------+-------------------+и.о. бри-¦Результаты  ¦      ¦
¦факти-¦продол-¦при за-  ¦при уста-¦гадира;  ¦контроля:   ¦      ¦
¦ческое¦житель-¦прессов- ¦новке    ¦сменный  ¦дата, Ф.И.О.¦      ¦
¦усилие¦ность, ¦ке кону- ¦опорных  ¦мастер - ¦и подпись   ¦      ¦
¦ ф    ¦мин.   ¦са анке- ¦шайб или ¦Ф.И.О.,  ¦проверяющего¦      ¦
¦ N    ¦       ¦     ф   ¦        о¦подпись  ¦            ¦      ¦
¦ пер  ¦       ¦ра, N    ¦гайки, N ¦         ¦            ¦      ¦
¦      ¦       ¦     запр¦         ¦         ¦            ¦      ¦
+------+       +---------+---------+         ¦            ¦      ¦
¦ати¦тс¦       ¦ати ¦ тс ¦ати ¦ тс ¦         ¦            ¦      ¦
+---+--+-------+----+----+----+----+---------+------------+------+
¦13 ¦14¦  15   ¦ 16 ¦ 17 ¦ 18 ¦ 19 ¦   20    ¦     21     ¦  22  ¦
----+--+-------+----+----+----+----+---------+------------+-------

Начальник производственно-
технического отдела ___________________________________________
(фамилия, и.о., подпись)

Источник - Распоряжение Росавтодора от 23.05.2002 № ИС-478-р
