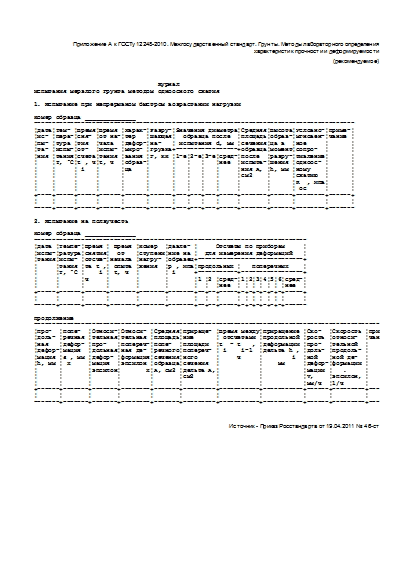

Журнал испытания мерзлого грунта методом одноосного сжатия (рекомендуемая форма)

Приложение А к ГОСТу 12248-2010. Межгосударственный стандарт. Грунты. Методы лабораторного определения характеристик прочности и деформируемости

(рекомендуемое)

                                  Журнал
испытания мерзлого грунта методом одноосного сжатия

1. Испытание при непрерывном быстром возрастании нагрузки

Номер образца ______________
----------------------------------------------------------------------------------------
¦Дата¦Тем- ¦Время¦Время ¦Харак-¦Разру-¦Значения диаметра¦Средняя¦Высота¦Условно-¦Приме-¦
¦ис- ¦пера-¦сня- ¦от на-¦тер   ¦шающая¦  образца после  ¦площадь¦образ-¦мгновен-¦чание ¦
¦пы- ¦тура ¦тия  ¦чала  ¦дефор-¦на-   ¦ испытания d, мм ¦сечения¦ца в  ¦ное     ¦      ¦
¦та- ¦испы-¦от-  ¦испы- ¦миро- ¦грузка+-----------------+образца¦момент¦сопро-  ¦      ¦
¦ния ¦тания¦счета¦тания ¦вания ¦F, кН ¦1-е¦2-е¦3-е¦сред-¦после  ¦разру-¦тивление¦      ¦
¦    ¦T, °C¦t , ч¦t, ч  ¦образ-¦      ¦   ¦   ¦   ¦нее  ¦испыта-¦шения ¦одноос- ¦      ¦
¦    ¦     ¦ i   ¦      ¦ца    ¦      ¦   ¦   ¦   ¦     ¦ния A, ¦h, мм ¦ному    ¦      ¦
¦    ¦     ¦     ¦      ¦      ¦      ¦   ¦   ¦   ¦     ¦см2    ¦      ¦сжатию  ¦      ¦
¦    ¦     ¦     ¦      ¦      ¦      ¦   ¦   ¦   ¦     ¦       ¦      ¦R  , МПа¦      ¦
¦    ¦     ¦     ¦      ¦      ¦      ¦   ¦   ¦   ¦     ¦       ¦      ¦ oc     ¦      ¦
+----+-----+-----+------+------+------+---+---+---+-----+-------+------+--------+------+
¦    ¦     ¦     ¦      ¦      ¦      ¦   ¦   ¦   ¦     ¦       ¦      ¦        ¦      ¦
-----+-----+-----+------+------+------+---+---+---+-----+-------+------+--------+-------

2. Испытание на ползучесть

Номер образца ______________
---------------------------------------------------------------------------
¦Дата ¦Темпе-¦Время ¦ Время ¦Номер  ¦Давле- ¦     Отсчеты по приборам     ¦
¦испы-¦ратура¦снятия¦  от   ¦ступени¦ние на ¦  для измерения деформаций   ¦
¦тания¦испы- ¦отсче-¦начала ¦нагру- ¦образец+-----------------------------+
¦     ¦тания ¦та t ,¦ опыта ¦жения  ¦p , МПа¦продольных ¦   поперечных    ¦
¦     ¦T, °C ¦    i ¦ t, ч  ¦       ¦ i     +-----------+-----------------+
¦     ¦      ¦ч     ¦       ¦       ¦       ¦1 ¦2 ¦сред-¦1¦2¦3¦4¦5¦6¦сред-¦
¦     ¦      ¦      ¦       ¦       ¦       ¦  ¦  ¦нее  ¦ ¦ ¦ ¦ ¦ ¦ ¦нее  ¦
+-----+------+------+-------+-------+-------+--+--+-----+-+-+-+-+-+-+-----+
¦     ¦      ¦      ¦       ¦       ¦       ¦  ¦  ¦     ¦ ¦ ¦ ¦ ¦ ¦ ¦     ¦
------+------+------+-------+-------+-------+--+--+-----+-+-+-+-+-+-+------

Продолжение
---------------------------------------------------------------------------------------------------
¦Про-  ¦Попе-  ¦Относи-¦Относи- ¦Средняя¦Прираще- ¦Время между¦Приращение ¦Ско-  ¦Скорость ¦Приме-¦
¦доль- ¦речная ¦тельная¦тельная ¦площадь¦ние      ¦ отсчетами ¦продольной ¦рость ¦относи-  ¦чание ¦
¦ная   ¦дефор- ¦про-   ¦попереч-¦попе-  ¦площади  ¦t  - t   , ¦деформации ¦про-  ¦тельной  ¦      ¦
¦дефор-¦мация  ¦дольная¦ная де- ¦речного¦попереч- ¦ i    i-1  ¦Дельта h , ¦доль- ¦продоль- ¦      ¦
¦мация ¦s , мм ¦дефор- ¦формация¦сечения¦ного     ¦     ч     ¦        i  ¦ной   ¦ной де-  ¦      ¦
¦h, мм ¦ x     ¦мация  ¦эпсилон ¦образца¦сечения  ¦           ¦    мм     ¦дефор-¦формации ¦      ¦
¦      ¦       ¦эпсилон¦       x¦A, см2 ¦Дельта A,¦           ¦           ¦мации ¦   .     ¦      ¦
¦      ¦       ¦       ¦        ¦       ¦см2      ¦           ¦           ¦v,    ¦эпсилон, ¦      ¦
¦      ¦       ¦       ¦        ¦       ¦         ¦           ¦           ¦мм/ч  ¦1/ч      ¦      ¦
+------+-------+-------+--------+-------+---------+-----------+-----------+------+---------+------+
¦      ¦       ¦       ¦        ¦       ¦         ¦           ¦           ¦      ¦         ¦      ¦
-------+-------+-------+--------+-------+---------+-----------+-----------+------+---------+-------

Источник - Приказ Росстандарта от 19.04.2011 № 46-ст
