Характеристики дамбы (плотины). Форма № 9
Приложение 2 к Рекомендациям о содержании и порядке составления паспорта гидротехнического сооружения

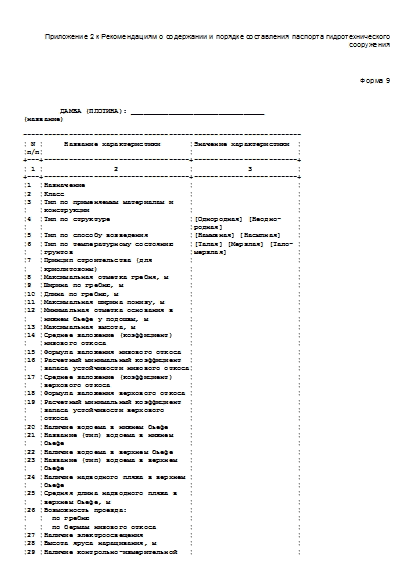

Форма 9
ДАМБА (ПЛОТИНА): ________________________________ (название) ------------------------------------------------------------------- ¦ N ¦ Название характеристики ¦Значение характеристики ¦ ¦п/п¦ ¦ ¦ +---+-----------------------------------+-------------------------+ ¦ 1 ¦ 2 ¦ 3 ¦ +---+-----------------------------------+-------------------------+ ¦1 ¦Назначение ¦ ¦ ¦2 ¦Класс ¦ ¦ ¦3 ¦Тип по применяемым материалам и ¦ ¦ ¦ ¦конструкции ¦ ¦ ¦4 ¦Тип по структуре ¦[Однородная] [Неодно- ¦ ¦ ¦ ¦родная] ¦ ¦5 ¦Тип по способу возведения ¦[Намывная] [Насыпная] ¦ ¦6 ¦Тип по температурному состоянию ¦[Талая] [Мерзлая] [Тало- ¦ ¦ ¦грунтов ¦мерзлая] ¦ ¦7 ¦Принцип строительства (для ¦ ¦ ¦ ¦криолитозоны) ¦ ¦ ¦8 ¦Максимальная отметка гребня, м ¦ ¦ ¦9 ¦Ширина по гребню, м ¦ ¦ ¦10 ¦Длина по гребню, м ¦ ¦ ¦11 ¦Максимальная ширина понизу, м ¦ ¦ ¦12 ¦Минимальная отметка основания в ¦ ¦ ¦ ¦нижнем бьефе у подошвы, м ¦ ¦ ¦13 ¦Максимальная высота, м ¦ ¦ ¦14 ¦Среднее заложение (коэффициент) ¦ ¦ ¦ ¦низового откоса ¦ ¦ ¦15 ¦Формула заложения низового откоса ¦ ¦ ¦16 ¦Расчетный минимальный коэффициент ¦ ¦ ¦ ¦запаса устойчивости низового откоса¦ ¦ ¦17 ¦Среднее заложение (коэффициент) ¦ ¦ ¦ ¦верхового откоса ¦ ¦ ¦18 ¦Формула заложения верхового откоса ¦ ¦ ¦19 ¦Расчетный минимальный коэффициент ¦ ¦ ¦ ¦запаса устойчивости верхового ¦ ¦ ¦ ¦откоса ¦ ¦ ¦20 ¦Наличие водоема в нижнем бьефе ¦ ¦ ¦21 ¦Название (тип) водоема в нижнем ¦ ¦ ¦ ¦бьефе ¦ ¦ ¦22 ¦Наличие водоема в верхнем бьефе ¦ ¦ ¦23 ¦Название (тип) водоема в верхнем ¦ ¦ ¦ ¦бьефе ¦ ¦ ¦24 ¦Наличие надводного пляжа в верхнем ¦ ¦ ¦ ¦бьефе ¦ ¦ ¦25 ¦Средняя длина надводного пляжа в ¦ ¦ ¦ ¦верхнем бьефе, м ¦ ¦ ¦26 ¦Возможность проезда: ¦ ¦ ¦ ¦ по гребню ¦ ¦ ¦ ¦ по бермам низового откоса ¦ ¦ ¦27 ¦Наличие электроосвещения ¦ ¦ ¦28 ¦Высота яруса наращивания, м ¦ ¦ ¦29 ¦Наличие контрольно-измерительной ¦ ¦ ¦ ¦аппаратуры (КИА) ¦ ¦ ¦30 ¦Количество установленных ¦ ¦ ¦ ¦пьезометров ¦ ¦ ¦31 ¦Количество установленных ¦ ¦ ¦ ¦поверхностных марок ¦ ¦ ¦32 ¦Количество установленных глубинных ¦ ¦ ¦ ¦марок ¦ ¦ ¦33 ¦Количество оборудованных ¦ ¦ ¦ ¦термоскважин ¦ ¦ ¦34 ¦Количество установленных ¦ ¦ ¦ ¦мерзлотометов ¦ ¦ ¦35 ¦Количество гидронаблюдательных ¦ ¦ ¦ ¦скважин ¦ ¦ ¦36 ¦Количество датчиков порового ¦ ¦ ¦ ¦давления ¦ ¦ ¦37 ¦Другая контрольно-измерительная ¦ ¦ ¦ ¦аппаратура (краткое описание) ¦ ¦ ¦38 ¦Наличие элементов автоматизации и ¦ ¦ ¦ ¦компьютеризации КИА ¦ ¦ ¦39 ¦Наличие конструкционных элементов: ¦ ¦ ¦ ¦ пионерная дамба ¦ ¦ ¦ ¦ ядро ¦ ¦ ¦ ¦ зуб ¦ ¦ ¦ ¦ переходные слои ядра ¦ ¦ ¦ ¦ понур ¦ ¦ ¦ ¦ завеса ¦ ¦ ¦ ¦ противофильтрационный экран ¦ ¦ ¦ ¦ шпунт или стенка ¦ ¦ ¦ ¦ дренажный банкет ¦ ¦ ¦ ¦ дренаж в основании ¦ ¦ ¦ ¦ дренаж в теле ¦ ¦ ¦ ¦ дренажная канава в нижнем бьефе ¦ ¦ ¦ ¦ защитные слои (крепление откосов)¦ ¦ ¦ ¦ теплоизоляционные слои ¦ ¦ ¦ ¦ низовая призма ¦ ¦ ¦ ¦ верховая призма ¦ ¦ ¦ ¦ потерна ¦ ¦ ¦ ¦ галерея ¦ ¦ ¦ ¦ трубопроводы, коллекторы, ¦ ¦ ¦ ¦ кабели, проходящие сквозь тело ¦ ¦ ¦ ¦ дамбы (плотины) ¦ ¦ ¦ ¦ замораживающие системы ¦ ¦ ¦40 ¦Краткое описание технологии ¦ ¦ ¦ ¦возведения ¦ ¦ ¦41 ¦Краткое описание пионерной дамбы ¦ ¦ ¦42 ¦Краткое описание противофильтраци- ¦ ¦ ¦ ¦онных устройств (в т.ч. переходных ¦ ¦ ¦ ¦слоев) ¦ ¦ ¦43 ¦Краткое описание дренажной системы ¦ ¦ ¦44 ¦Краткое описание замораживающих ¦ ¦ ¦ ¦систем ¦ ¦ ¦45 ¦Краткое описание трубопроводов, ¦ ¦ ¦ ¦коллекторов и других элементов, ¦ ¦ ¦ ¦проходящих сквозь тело дамбы ¦ ¦ ¦ ¦(плотины): ¦ ¦ ¦ ¦ название ¦ ¦ ¦ ¦ диаметр или поперечные размеры, ¦ ¦ ¦ ¦ мм ¦ ¦ ¦ ¦ отметка входа в верхнем бьефе, м ¦ ¦ ¦ ¦ отметка выхода в нижнем бьефе, м ¦ ¦ ¦ ¦ наличие и характеристика элемен- ¦ ¦ ¦ ¦ тов, препятствующих пристенной, ¦ ¦ ¦ ¦ контактной фильтрации ¦ ¦ ¦46 ¦Краткое описание инженерно- ¦ ¦ ¦ ¦геологических и гидрогеологических ¦ ¦ ¦ ¦условий основания ¦ ¦ ----+-----------------------------------+--------------------------
Источник - Рекомендации Госгортехнадзора России от 02.06.1998
