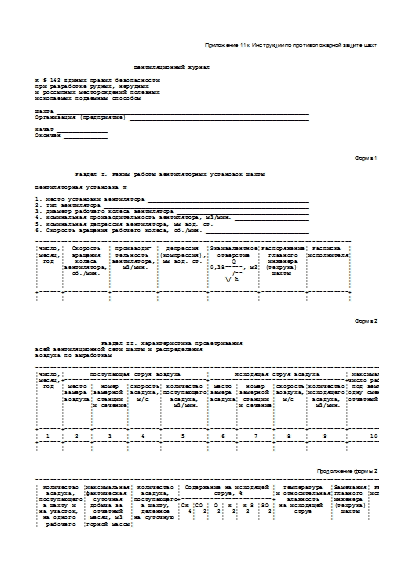

Вентиляционный журнал

Приложение 11 к Инструкции по противопожарной защите шахт

                           Вентиляционный журнал

К § 142 Единых правил безопасности
при разработке рудных, нерудных
и россыпных месторождений полезных
ископаемых подземным способом

Шахта _____________________________________________________________________
Организация (предприятие) _________________________________________________

Начат ______________
Окончен ____________

Форма 1

           Раздел I. Режим работы вентиляторных установок шахты

Вентиляторная установка N _____________

1. Место установки вентилятора ____________________________________________
2. Тип вентилятора ________________________________________________________
3. Диаметр рабочего колеса вентилятора ____________________________________
4. Номинальная производительность вентилятора, м3/мин. ____________________
5. Номинальная депрессия вентилятора, мм вод. ст. _________________________
6. Скорость вращения рабочего колеса, об./мин. ____________________________

---------------------------------------------------------------------------------------
¦Число,¦  Скорость  ¦ Производи- ¦  Депрессия  ¦Эквивалентное¦Распоряжение¦ Расписка  ¦
¦месяц,¦  вращения  ¦ тельность  ¦(компрессия),¦  отверстие  ¦  главного  ¦исполнителя¦
¦ год  ¦   колеса   ¦вентилятора,¦ мм вод. ст. ¦      Q      ¦  инженера  ¦           ¦
¦      ¦вентилятора,¦   м3/мин.  ¦             ¦0,38-----, м2¦ (техрука)  ¦           ¦
¦      ¦  об./мин.  ¦            ¦             ¦      /--    ¦   шахты    ¦           ¦
¦      ¦            ¦            ¦             ¦    \/ h     ¦            ¦           ¦
¦      ¦            ¦            ¦             ¦             ¦            ¦           ¦
+------+------------+------------+-------------+-------------+------------+-----------+
¦      ¦            ¦            ¦             ¦             ¦            ¦           ¦

Форма 2

                  Раздел II. Характеристика проветривания
всей вентиляционной сети шахты и распределения
воздуха по выработкам

-----------------------------------------------------------------------------------------------------
¦Число,¦       Поступающая струя воздуха       ¦       Исходящая струя воздуха       ¦ Максимальное ¦
¦месяц,+---------------------------------------+-------------------------------------+число рабочих ¦
¦ год  ¦ место ¦  номер  ¦скорость¦ количество ¦ место ¦  номер  ¦скорость¦количество¦ под землей в ¦
¦      ¦замера ¦замерной ¦воздуха,¦поступающего¦замера ¦замерной ¦воздуха,¦исходящего¦одну смену за ¦
¦      ¦воздуха¦ станции ¦  м/с   ¦  воздуха,  ¦воздуха¦ станции ¦  м/с   ¦ воздуха, ¦отчетный месяц¦
¦      ¦       ¦и сечение¦        ¦   м3/мин.  ¦       ¦и сечение¦        ¦  м3/мин. ¦              ¦
¦      ¦       ¦         ¦        ¦            ¦       ¦         ¦        ¦          ¦              ¦
¦      ¦       ¦         ¦        ¦            ¦       ¦         ¦        ¦          ¦              ¦
¦      ¦       ¦         ¦        ¦            ¦       ¦         ¦        ¦          ¦              ¦
+------+-------+---------+--------+------------+-------+---------+--------+----------+--------------+
¦  1   ¦   2   ¦    3    ¦   4    ¦     5      ¦   6   ¦    7    ¦   8    ¦    9     ¦      10      ¦
+------+-------+---------+--------+------------+-------+---------+--------+----------+--------------+
¦      ¦       ¦         ¦        ¦            ¦       ¦         ¦        ¦          ¦              ¦

Продолжение формы 2

--------------------------------------------------------------------------------------------------------
¦ Количество ¦Максимальная¦ Количество ¦ Содержание на исходящей ¦  Температура  ¦Замечания¦ Расписка  ¦
¦  воздуха,  ¦фактическая ¦  воздуха,  ¦         струе, %        ¦и относительная¦главного ¦исполнителя¦
¦поступающего¦  суточная  ¦поступающего+-------------------------+   влажность   ¦инженера ¦           ¦
¦ в шахту и  ¦ добыча за  ¦  в шахту,  ¦CH ¦CO ¦ O ¦ H ¦ H S ¦SO ¦ на исходящей  ¦(техрука)¦           ¦
¦на участок, ¦  отчетный  ¦  деленное  ¦  4¦  2¦  2¦  2¦  2  ¦  2¦     струе     ¦  шахты  ¦           ¦
¦ на одного  ¦ месяц, м3  ¦на суточную ¦   ¦   ¦   ¦   ¦     ¦   ¦               ¦         ¦           ¦
¦  рабочего  ¦горной массы¦  добычу,   ¦   ¦   ¦   ¦   ¦     ¦   ¦               ¦         ¦           ¦
¦под землей, ¦            ¦   м3/мин.  ¦   ¦   ¦   ¦   ¦     ¦   ¦               ¦         ¦           ¦
¦   м3/мин.  ¦            ¦            ¦   ¦   ¦   ¦   ¦     ¦   ¦               ¦         ¦           ¦
+------------+------------+------------+---+---+---+---+-----+---+---------------+---------+-----------+
¦     11     ¦     12     ¦     13     ¦14 ¦15 ¦16 ¦17 ¦ 18  ¦19 ¦      20       ¦   21    ¦    22     ¦
+------------+------------+------------+---+---+---+---+-----+---+---------------+---------+-----------+
¦            ¦            ¦            ¦   ¦   ¦   ¦   ¦     ¦   ¦               ¦         ¦           ¦

Форма 3

             Раздел III. Запись результатов замера температуры
рудничного воздуха при превышении 20 °C

---------------------------------------------------------------------------
¦Дата замера ¦Место замера ¦  Результат   ¦  Должность и  ¦ Подпись лица, ¦
¦  (число,   ¦температуры  ¦   замера     ¦ фамилия лица, ¦производившего ¦
¦месяц, год) ¦ рудничного  ¦ температуры  ¦производившего ¦   замер, и    ¦
¦            ¦   воздуха   ¦ рудничного   ¦     замер     ¦  начальника   ¦
¦            ¦             ¦   воздуха    ¦  температуры  ¦    участка    ¦
+------------+-------------+--------------+---------------+---------------+
¦     1      ¦      2      ¦      3       ¦       4       ¦       5       ¦
+------------+-------------+--------------+---------------+---------------+
¦            ¦             ¦              ¦               ¦               ¦

Источник - Постановление Госгортехнадзора России от 23.01.1995 № 4 (с изменениями и дополнениями на 2004 год)
