Ведомость анализа пуска энергоблока ТЭС

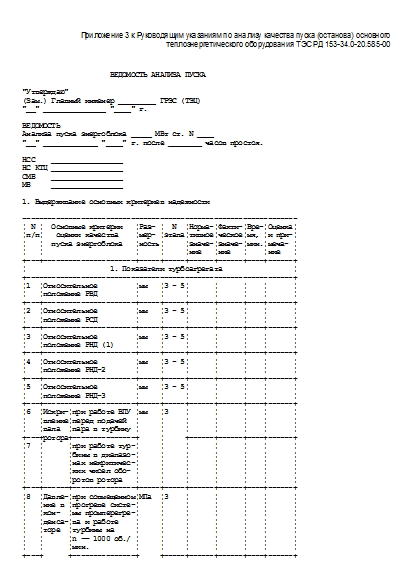

Приложение 3 к Руководящим указаниям по анализу качества пуска (останова) основного теплоэнергетического оборудования ТЭС РД 153-34.0-20.585-00
ВЕДОМОСТЬ АНАЛИЗА ПУСКА "Утверждаю" (Зам.) Главный инженер _________ ГРЭС (ТЭЦ) "__" _______________ "____" г. ВЕДОМОСТЬ Анализа пуска энергоблока _____ МВт ст. N ____ "__" _____________ "____" г. после ________ часов простоя. НСС _________________ НС КТЦ _________________ СМБ _________________ МБ _________________ 1. Выдерживание основных критериев надежности ------------------------------------------------------------------ ¦ N ¦ Основные критерии ¦Раз- ¦ N ¦Норма-¦Факти-¦Вре-¦Оценка¦ ¦п/п¦ оценки качества ¦мер- ¦этапа¦тивное¦ческое¦мя, ¦и при-¦ ¦ ¦ пуска энергоблока ¦ность¦ ¦значе-¦значе-¦мин.¦меча- ¦ ¦ ¦ ¦ ¦ ¦ние ¦ние ¦ ¦ние ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦ 1. Показатели турбоагрегата ¦ +----------------------------------------------------------------+ ¦1 ¦Относительное ¦мм ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦положение РВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦2 ¦Относительное ¦мм ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦положение РСД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦3 ¦Относительное ¦мм ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦положение РНД (1) ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦4 ¦Относительное ¦мм ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦положение РНД-2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦5 ¦Относительное ¦мм ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦положение РНД-3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦6 ¦Искри-¦при работе ВПУ ¦мм ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦вление¦перед подачей ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вала ¦пара в турбину ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+ротора+---------------+ ¦ +------+------+----+------+ ¦7 ¦ ¦при работе тур-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦бины в диапазо-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нах некритичес-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ких чисел обо- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ротов ротора ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+------+---------------+-----+-----+------+------+----+------+ ¦8 ¦Давле-¦при совмещенном¦МПа ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ние в ¦прогреве систе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦кон- ¦мы промперегре-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦денса-¦ва и работе ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦торе ¦турбины на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦n ~= 1000 об./ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мин. ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+ +---------------+ +-----+------+------+----+------+ ¦9 ¦ ¦на холостом хо-¦ ¦3 - 4¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ду и малых на- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦грузках турбины¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+------+---------------+-----+-----+------+------+----+------+ ¦10 ¦Резкий прогрев или за-¦°С ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦холаживание (за время ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦менее 10 мин.) металла¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паровпуска ЦВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦11 ¦Резкий прогрев или за-¦°С ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦холаживание (за время ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦менее 10 мин.) металла¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паровпуска ЦСД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦12 ¦Разность температур ¦°С ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦"верх-низ" ЦВД в зоне ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паровпуска ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦13 ¦Разность температур ¦°С ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦"верх-низ" ЦСД в зоне ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паровпуска ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+--------------------- +-----+-----+------+ ¦ ¦ ¦ ¦14 ¦Температура масла на ¦°С ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦смазку турбоагрегата ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦при пуске турбины ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦ 2. Показатели котлоагрегата ¦ +----------------------------------------------------------------+ ¦15 ¦Суммарное время превы-¦мин. ¦1 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой раз- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ности температур ме- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦талла "верх-низ" бара-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦бана котла ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦16 ¦Суммарное время превы-¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости изменения темпе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры нижней образую-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦щей барабана котла ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦17 ¦Суммарное время превы-¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости изменения темпе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры насыщения в ба-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рабане котла - скорос-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ти пуска ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦18 ¦Нагрузка котла при ¦т/ч ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦подключении в парал- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лельную работу ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦19 ¦Давление пара за кот- ¦МПа ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦лом при подключении в ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦параллельную работу ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦20 ¦Температура пара за ¦°С ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦котлом при подключении¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦в параллельную работу ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+----------------------+-----+-----+------+------+----+------- 2. Выдерживание дополнительных критериев надежности ------------------------------------------------------------------ ¦ N ¦ Основные критерии ¦Раз- ¦ N ¦Норма-¦Факти-¦Вре-¦Оценка¦ ¦п/п¦ оценки качества ¦мер- ¦этапа¦тивное¦ческое¦мя, ¦и при-¦ ¦ ¦ пуска энергоблока ¦ность¦ ¦значе-¦значе-¦мин.¦меча- ¦ ¦ ¦ ¦ ¦ ¦ние ¦ние ¦ ¦ние ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦ 1. Показатели турбоагрегата ¦ +----------------------------------------------------------------+ ¦1 ¦Суммарное время превы-¦мин. ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости изменения темпе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры свежего пара ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦перед турбиной ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦2 ¦Суммарное время превы-¦мин. ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости изменения темпе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры вторично пере- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦гретого пара перед ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦турбиной ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦3 ¦Суммарное время отста-¦мин. ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦вания температуры све-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦жего пара перед турби-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ной на 30 °С и более ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦от текущей электричес-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦кой нагрузки ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦4 ¦Суммарное время отста-¦мин. ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦вания температуры вто-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рично перегретого пара¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦перед турбиной на 30 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦°С и более от текущей ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦электрической нагрузки¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦5а ¦Суммарное время превы-¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой раз- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ности температуры сте-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нки корпусов стопорных¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦клапанов ЦВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦5б ¦Суммарное время превы-¦мин. ¦2 - 3¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости прогрева корпу- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сов стопорных клапанов¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ЦВД на этапе предвари-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тельного прогрева, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разворота турбины и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦взятия минимальной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нагрузки ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦6 ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температур ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ширине фланцев ЦВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦7а ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температур ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦фланца и шпильки ЦВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦7б ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температуры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦поверхности фланца и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры верха ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(низа) ЦВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦8 ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температур ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦по ширине фланцев ЦСД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦9а ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температур ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦фланца и шпильки ЦСД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦9б ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимых ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦разностей температуры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦поверхности фланца и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры верха ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(низа) ЦСД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦10 ¦Суммарное время превы-¦мин. ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры масла на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦смазку турбоагрегата ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(>= 50 °С) ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦11 ¦Вибрация подшипниковых¦мм/с ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦опор турбоагрегата ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦12 ¦Превышение допустимой ¦в % ¦2 - 3¦ ¦ ¦ ¦ ¦ ¦ ¦скорости повышения ¦от ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦допу-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦перепускных труб в.д. ¦сти- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦13 ¦Превышение допустимой ¦в % ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры пара на ¦от ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выхлопе турбины при ¦допу-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦работе на холостом хо-¦сти- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ду или до прекращения ¦мой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сбросов пара в конден-¦тем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сатор при нагрузках ¦пера-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦30% и менее от номи- ¦туры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нальной ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦14 ¦Превышение допустимой ¦в % ¦4 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦температуры пара на ¦от ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выхлопе турбины при ¦допу-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нагрузках более 30% ¦сти- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦номинальной ¦мой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тем- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пера-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦туры ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦15 ¦Выдерживание критериев¦балл ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦теплонапряженного сос-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тояния роторов ТГ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦16 ¦Разность температур ¦мин. ¦2 - 3¦ ¦ ¦ ¦ ¦ ¦ ¦свежего пара в паро- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦проводах более 20 °С ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦до включения в сеть ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦17 ¦Разность температур ¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦свежего пара в паро- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦проводах более 20 °С ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦после включения в сеть¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦18 ¦Разность температур ¦мин. ¦3 ¦ ¦ ¦ ¦ ¦ ¦ ¦пара горячего промпе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦регрева в паропроводах¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦более 20 °С до включе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния в сеть ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦19 ¦Разность температур ¦мин. ¦3-5 ¦ ¦ ¦ ¦ ¦ ¦ ¦пара горячего промпе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦регрева в паропроводах¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦более 20 °С после ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦включения в сеть ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦ 2. Показатели котлоагрегата ¦ +----------------------------------------------------------------+ ¦20 ¦Длительное, в течение ¦мм ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., отклонение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦уровня в барабане ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦котла от режимного ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦21 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выходных труб радиаци-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦онного пароперегрева- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦теля над эксплуатаци- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦онным диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦22 ¦Длительное, в течение ¦раза ¦1 ¦ ¦ ¦ ¦ ¦ ¦ ¦5 мин., превышение до-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пустимой скорости рас-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦холаживания металла ВС¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(скорости снижения да-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вления в ВС) при пуске¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦с сохранившимся давле-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦нием перед ВЗ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦23 ¦Суммарное время превы-¦мин. ¦2 - 4¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ВС¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦24 ¦Суммарное время превы-¦мин. ¦2 - 4¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ско- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦рости изменения темпе-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры среды перед ВЗ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦25 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры среды ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦перед ВЗ над эксплуа- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тационным диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦26 ¦Длительное, в течение ¦% ¦2 - 4¦ ¦ ¦ ¦ ¦ ¦ ¦5 мин., отклонение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦расхода питательной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦воды по потокам от ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦эксплуатационного диа-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пазона на сепарацион- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ной фазе пуска ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦27 ¦Длительное, в течение ¦% ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., отклонение от¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦допустимой температуры¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦воздуха за калорифера-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ми котла ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦28 ¦Температура дымовых ¦°С ¦2 - 3¦ ¦ ¦ ¦ ¦ ¦ ¦газов в поворотной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦камере котла ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦29 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выходных труб ширмово-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦го пароперегревателя ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦над эксплуатационным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦30 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выходных труб КПП ВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦над эксплуатационным ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦31 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры пара за ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ШПП над эксплуатацион-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ным диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦32 ¦Длительное, в течение ¦°С ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры пара ВД за¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦котлом над эксплуата- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ционным диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦33 ¦Длительное, в течение ¦°С ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦10 мин., превышение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры пара НД за¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦котлом над эксплуата- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ционным диапазоном ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦34 ¦Суммарное время превы-¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выходных коллекторов ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦котла ВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦35 ¦Суммарное время превы-¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦шения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выходных коллекторов ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦котла НД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦36 ¦Суммарное время пре- ¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦вышения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦главных паропроводов ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦37 ¦Суммарное время пре- ¦мин. ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦вышения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паропроводов горячего ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦промперегрева ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦38 ¦Суммарное время пре- ¦мин. ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦вышения допустимой ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦скорости изменения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦температуры металла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦узла объединения ВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦39 ¦Резкий прогрев или за-¦раза ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦холаживание на 100 °С ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦и более температуры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦металла выходных ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦коллекторов ВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦40 ¦Резкий прогрев или ¦раза ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦захолаживание на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦100 °С и более темпе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры металла выход- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ных коллекторов НД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦41 ¦Резкий прогрев или ¦раза ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦захолаживание на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦100 °С более темпе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры металла главных¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦паропроводов ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦42 ¦Резкий прогрев или за-¦раза ¦3 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦холаживание на 100 °С ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦и более температуры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦металла паропроводов ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦горячего промперегрева¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦43 ¦Резкий прогрев или ¦раза ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦захолаживание на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦100 °С и более темпе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ратуры металла узла ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦объединения ВД ¦ ¦ ¦ ¦ ¦ ¦ ¦ +---+----------------------+-----+-----+------+------+----+------+ ¦ 3. Показатели выдержки норматива продолжительности пуска ¦ +----------------------------------------------------------------+ ¦44 ¦Превышение над ¦% ¦2 - 5¦ ¦ ¦ ¦ ¦ ¦ ¦нормативным временем ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пуска из различных ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тепловых состояний ¦ ¦ ¦ ¦ ¦ ¦ ¦ ----+----------------------+-----+-----+------+------+----+------- Ведомость анализа пуска заполнил: Инженер ЦНИО ____________________ Замечания: __________________________________________________________________ __________________________________________________________________ __________________________________________________________________ Оценка: ________________ Анализ произвел: Инженер ЦНИО ___________ 3. Общая оценка пуска ___________________________ Начальник ПТО __________________ Начальник КТЦ __________________ Начальник ЦНИО _________________ "__" ________________ "____" г.
Источник - Указания РАО "ЕЭС России" от 28.12.1999 № РД 153-34.0-20.585-00
