Технологический регламент на применение ингибитора в системе поддержания пластового давления в трубопроводе

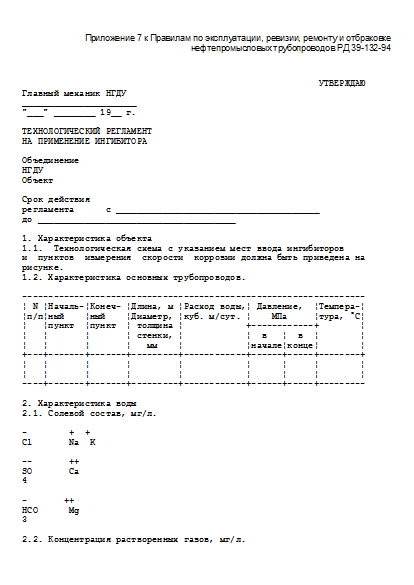

Приложение 7 к Правилам по эксплуатации, ревизии, ремонту и отбраковке нефтепромысловых трубопроводов РД 39-132-94



                                                         УТВЕРЖДАЮ
Главный механик НГДУ
______________________
"___" ________ 19__ г.

ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
НА ПРИМЕНЕНИЕ ИНГИБИТОРА

Объединение
НГДУ
Объект

Срок действия
регламента      с _______________________________________
до ______________________________________

1. Характеристика объекта
1.1.  Технологическая схема с указанием мест ввода ингибиторов
и  пунктов  измерения  скорости  коррозии должна быть приведена на
рисунке.
1.2. Характеристика основных трубопроводов.

------------------------------------------------------------------
¦ N ¦Началь-¦Конеч- ¦Длина, м ¦Расход воды,¦ Давление,  ¦Темпера-¦
¦п/п¦ный    ¦ный    ¦Диаметр, ¦куб. м/сут. ¦    МПа     ¦тура, °C¦
¦   ¦пункт  ¦пункт  ¦ толщина ¦            +------------+        ¦
¦   ¦       ¦       ¦ стенки, ¦            ¦  в   ¦  в  ¦        ¦
¦   ¦       ¦       ¦   мм    ¦            ¦начале¦конце¦        ¦
+---+-------+-------+---------+------------+------+-----+--------+
¦   ¦       ¦       ¦         ¦            ¦      ¦     ¦        ¦
¦   ¦       ¦       ¦         ¦            ¦      ¦     ¦        ¦
----+-------+-------+---------+------------+------+-----+---------

2. Характеристика воды
2.1. Солевой состав, мг/л.

-        +  +
Cl       Na  K

--       ++
SO       Ca
4

-       ++
HCO      Mg
3

2.2. Концентрация растворенных газов, мг/л.

H S  CO   O
2     2   2

Содержание клеток СВБ
Концентрация механических примесей, мг/л
Концентрация нефти, мг/л
Водородный показатель (pH)
Плотность, кг/куб. м

3. Характеристика ингибитора
Марка
Агрегатное состояние
Цвет
Растворитель, входящий в состав ингибитора:
Плотность
Поверхностное натяжение на границе с водой, Н/м
Температура, °C
замерзания ___________________________________________________
воспламенения _______________ в открытом тигле _______________
в закрытом тигле _______________
самовоспламенения ____________________________________________
Вязкость, сст ___________ при температуре, °C ________________
Растворимость:
в воде _______________________________________________________
в спиртах ____________________________________________________
в нефти ______________________________________________________
в ароматических растворителях ________________________________
Пределы взрываемости паров растворителя с воздухом, % ________

4. Технология применения ингибитора
4.1. Непрерывная дозировка в защищаемую систему.

------------------------------------------------------------------
¦Место ввода¦   Удельный    ¦Производительность ¦Суточный расход ¦
¦           ¦    расход,    ¦     установки     ¦ ингибитора, л  ¦
¦           ¦   мл/куб. м   ¦ дозирования, л/ч  ¦                ¦
+-----------+---------------+-------------------+----------------+
¦           ¦               ¦                   ¦                ¦
¦           ¦               ¦                   ¦                ¦
------------+---------------+-------------------+-----------------

Примечание.    Выбирается   соответствующая   технологическому
процессу форма таблицы.

4.2.  Непрерывная  дозировка  с  периодическим кратковременным
увеличением концентрации.

------------------------------------------------------------------
¦Место ¦Удельный расход,¦Производитель-  ¦Продол-¦Месяч- ¦Годовая¦
¦закач-¦ г/куб. м, при  ¦ность дозировоч-¦житель-¦ный    ¦потреб-¦
¦ки    ¦                ¦ных насосов,    ¦тель-  ¦расход ¦ность, ¦
¦инги- ¦                ¦л/ч, при        ¦ность  ¦ингиби-¦т      ¦
¦битора+----------------+----------------+закачки¦тора, т¦       ¦
¦      ¦закачке¦постоян-¦закачке¦постоян-¦ударной¦       ¦       ¦
¦      ¦ударной¦ной до- ¦ударной¦ной до- ¦дозы, ч¦       ¦       ¦
¦      ¦  дозы ¦зировке ¦ дозы  ¦зировке ¦       ¦       ¦       ¦
+------+-------+--------+-------+--------+-------+-------+-------+
¦  1   ¦   2   ¦   3    ¦   4   ¦   5    ¦   6   ¦   7   ¦   8   ¦
+------+-------+--------+-------+--------+-------+-------+-------+
¦      ¦       ¦        ¦       ¦        ¦       ¦       ¦       ¦
¦      ¦       ¦        ¦       ¦        ¦       ¦       ¦       ¦
-------+-------+--------+-------+--------+-------+-------+--------

4.3.   Периодическая   обработка  концентрированным  раствором
ингибитора.

------------------------------------------------------------------
¦  Место   ¦Концентрация¦  Объем   ¦Периодич-¦      Годовая      ¦
¦ закачки  ¦  рабочего  ¦ раствора ¦ность    ¦  потребность, т   ¦
¦ингибитора¦  раствора, ¦ингибитора¦обработ- +-------------------+
¦          ¦  г/куб. м  ¦ на одну  ¦ки, сут. ¦в ингиби-¦в раство-¦
¦          ¦            ¦обработку,¦         ¦торе     ¦рителе   ¦
¦          ¦            ¦  куб. м  ¦         ¦         ¦         ¦
+----------+------------+----------+---------+---------+---------+
¦    1     ¦     2      ¦    3     ¦    4    ¦    5    ¦    6    ¦
+----------+------------+----------+---------+---------+---------+
¦          ¦            ¦          ¦         ¦         ¦         ¦
¦          ¦            ¦          ¦         ¦         ¦         ¦
-----------+------------+----------+---------+---------+----------

5. Пункты и методы измерения коррозионной агрессивности воды
5.1. Гравиметрический метод.

------------------------------------------------------------------
¦  Пункт  ¦Характеристика образца¦ Частота  ¦Количество¦Примеча- ¦
¦измерения+----------------------+измерений,¦ образцов ¦ние      ¦
¦         ¦тип¦ марка ¦количество¦ ед./год  ¦в год, шт.¦         ¦
¦         ¦   ¦металла¦ на одну  ¦          ¦          ¦         ¦
¦         ¦   ¦       ¦  замену  ¦          ¦          ¦         ¦
+---------+---+-------+----------+----------+----------+---------+
¦         ¦   ¦       ¦          ¦          ¦          ¦         ¦
¦         ¦   ¦       ¦          ¦          ¦          ¦         ¦
----------+---+-------+----------+----------+----------+----------

5.2. Электрохимический метод (для контрольных испытаний).

--------------------------------------------------------------------
¦Пункт¦  Тип  ¦   Тип   ¦ Частота ¦   Электрод   ¦Частота ¦Потреб- ¦
¦изме-¦датчика¦измерений¦измерений+--------------+замеров,¦ность в ¦
¦рений¦       ¦         ¦         ¦ марка ¦коли- ¦ед./год ¦электро-¦
¦     ¦       ¦         ¦         ¦металла¦чество¦        ¦дах     ¦
+-----+-------+---------+---------+-------+------+--------+--------+
¦     ¦       ¦         ¦         ¦       ¦      ¦        ¦        ¦
¦     ¦       ¦         ¦         ¦       ¦      ¦        ¦        ¦
------+-------+---------+---------+-------+------+--------+---------

6. Техника безопасности и охрана окружающей среды
6.1. Класс опасности ингибитора по ГОСТ 12.1.007-76.
6.2. ПДК в воздухе рабочей зоны или ориентировочный безопасный
уровень воздействия.
6.3. Способ и частота определения концентрации в воздухе.
6.4. Группа горючести по ГОСТ 12.1.004-84.
6.5.   Ограничения   на   допуск   к   работе   с  ингибитором
(противопоказания).
6.6. Спецодежда.
6.7. Индивидуальные средства защиты.
6.8. Средства пожаротушения.
6.9. Меры оказания первой помощи при:
попадании химических веществ на кожу;
вдыхании паров;
попадании в глаза;
попадании в желудок.
6.10. Способ ликвидации разливов.
6.11.  Указания  по  подготовке  дозировочного  оборудования к
ремонтным работам.


Источник - Правила Минтопэнерго РФ от 30.12.1993 № РД 39-132-94
