Техническое задание на проектирование системы охранной и тревожной сигнализации
Приложение Д к Рекомендациям о порядке обследования объектов, принимаемых под охрану
Образец

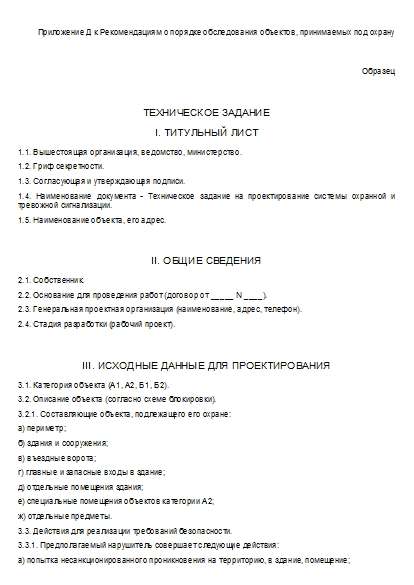

Техническое задание
I. Титульный лист
1.1. Вышестоящая организация, ведомство, министерство.
1.2. Гриф секретности.
1.3. Согласующая и утверждающая подписи.
1.4. Наименование документа - Техническое задание на проектирование системы охранной и тревожной сигнализации.
1.5. Наименование объекта, его адрес.
II. Общие сведения
2.1. Собственник.
2.2. Основание для проведения работ (договор от _____ N ____).
2.3. Генеральная проектная организация (наименование, адрес, телефон).
2.4. Стадия разработки (рабочий проект).
III. Исходные данные для проектирования
3.1. Категория объекта (А1, А2, Б1, Б2).
3.2. Описание объекта (согласно схеме блокировки).
3.2.1. Составляющие объекта, подлежащего его охране:
а) периметр;
б) здания и сооружения;
в) въездные ворота;
г) главные и запасные входы в здание;
д) отдельные помещения здания;
е) специальные помещения объектов категории А2;
ж) отдельные предметы.
3.3. Действия для реализации требований безопасности.
3.3.1. Предполагаемый нарушитель совершает следующие действия:
а) попытка несанкционированного проникновения на территорию, в здание, помещение;
б) хищение, уничтожение и (или) порча материальных ценностей;
в) авария или умышленное выключение сети 220 В;
г) обрыв или замыкание сигнальных и информационных сетей;
д) несанкционированное изменение алгоритмов работы систем безопасности;
е) умышленный вывод из строя оборудования центральной аппаратной и компьютеров;
ж) поджог.
3.3.2. Для предотвращения последствий указанных действий предлагаются следующие меры:
а) организация автономного резервного электропитания элементов системы;
б) установка кнопок и педалей тревожной сигнализации в зонах вероятного нападения;
в) использование оборудования, обеспечивающего контроль состояния сигнальных и информационных сетей;
г) прокладка сигнальных и информационных сетей в металлических коробах, трубах;
д) установка коммутационного и распределительного оборудования в закрываемых металлических шкафах, оборудованных сигнализацией в труднодоступных местах;
е) организация доступа к управлению системы с помощью кодов или ключей защиты;
ж) расположение основного оборудования в помещениях, защищенных системой охранной сигнализации;
з) обеспечение возможности автономной работы систем при выходе из строя компьютерной сети;
и) ограждение территории, периметр здания и помещения оснащаются средствами охранной сигнализации;
к) организация многорубежной охраны специальных помещений объекта в соответствии с требованиями РД 78.36.003-2002;
л) состояние запасных и эвакуационных выходов (должны быть постоянно закрытыми);
м) обстановка на подступах к зонам, требующим повышенного уровня безопасности, контролируется системой телевизионного наблюдения.
3.4. Физическая охрана объекта осуществляется вневедомственной охраной.
3.5. Техническая укрепленность объекта обеспечивается в соответствии с требованиями РД 78.36.003-2002.
3.6. Перечень регламентирующих документов.
При проектировании системы охранной и тревожной сигнализации руководствоваться и взять за основу нормативно-техническую документацию, приведенную в Приложении А настоящих Рекомендаций.
3.7. Исходные материалы.
3.7.1. В качестве исходных рабочих материалов следует использовать:
а) чертежи поэтажных планов;
б) утвержденную экспликацию помещений;
в) технические требования Собственника объекта;
г) Акт обследования.
IV. Требования к ТСО
4.1. Общие требования.
4.1.1. Требования по назначению:
а) защита жизни и здоровья сотрудников и посетителей;
б) защита материальных и информационных ценностей, находящихся на объекте;
в) защита собственных ресурсов системы и ТСО при попытках несанкционированного доступа к ним;
г) защита персонала охраны при попытках нападения;
д) реализация необходимых мер по защите жизни и здоровья лиц, находящихся на территории объекта, при возникновении чрезвычайных ситуаций.
4.1.2. Требования по размещению основного оборудования в помещении:
а) специально выделенном;
б) службы безопасности;
в) поста милиции.
4.1.3. Требования по условиям эксплуатации.
Оборудование и аппаратура, устанавливаемые вне помещений, должны быть устойчивы к внешним воздействиям в условиях умеренного климата по ГОСТ 15150 (У1).
Оборудование и аппаратура, устанавливаемые в помещениях объекта, должны быть устойчивы к внешним воздействиям по ГОСТ 15150 (У3.1 - для помещений без искусственно регулируемых климатических условий, У4.2 - для помещений с искусственно регулируемыми климатическими условиями).
4.1.4. Требования к безопасности.
Требования по обеспечению безопасности персонала и посетителей:
а) устанавливаемое оборудование и сети должны быть безопасными для лиц, соблюдающих правила их эксплуатации;
б) ТСО, устанавливаемые на территории объекта, должны быть безвредны для здоровья лиц, имеющих доступ на территорию объекта;
в) устанавливаемое оборудование должно отвечать требованиям электробезопасности по ГОСТ Р МЭК 60065;
г) устанавливаемое оборудование должно отвечать требованиям пожарной безопасности по ГОСТ 12.2.007;
д) допустимые уровни электромагнитных полей на рабочих местах должны отвечать требованиям ГОСТ 12.1.006.
4.1.5. Требования к продолжительности непрерывной работы.
Системы должны функционировать круглосуточно при номинальном питающем напряжении сети.
4.1.6. Требования к электропитанию.
Электропитание ТСО осуществляется по I категории надежности от однофазной (трехфазной) сети переменного тока 220 В, 50 Гц. Питание компьютеров осуществляется от специальной сети, в которой предусмотрены сетевые фильтры и источники бесперебойного питания. Электропитание ТСО должно соответствовать требованиям РД 78.36.003-2002 и обеспечиваться Собственником объекта.
4.1.7. Требования к техническому обслуживанию и ремонту:
а) блоки и модули устанавливаемого оборудования должны быть взаимозаменяемыми с аналогичными блоками из резерва без дополнительной или с минимальной настройкой;
б) обслуживание устанавливаемого оборудования и систем в целом должно производиться специально обученным персоналом Собственника объекта;
в) периодическое регламентное обслуживание должно производиться не чаще одного раза в три месяца, за исключением случаев, особо оговоренных в документации;
г) должна быть предусмотрена поставка необходимого количества устройств и узлов в резерв для оперативного ремонта. Состав резерва устанавливается в ходе разработки технического проекта;
д) послегарантийное обслуживание осуществляется по отдельному договору.
4.1.8. Требования к возможности расширения системы охранной и тревожной сигнализации.
Конфигурация системы и применяемое оборудование должны обеспечивать возможность наращивания системы за счет расширения аппаратной и программной частей без нарушения работоспособности смонтированного оборудования.
4.1.9. Требования к надежности.
Надежность ТСО, их технические параметры в процессе эксплуатации обеспечиваются заводом-изготовителем.
4.1.10. Требования к гарантийным обязательствам.
В течение гарантийного срока с момента приемки систем и оборудования монтажная организация производит гарантийный ремонт систем при условии соблюдения Собственником объекта режимов и условий эксплуатации.
4.1.11. Состав разрабатываемой документации:
а) пояснительная записка, содержащая характеристику объекта, описание системы;
б) поэтажные планы размещения элементов системы;
в) структурные схемы организации системы;
г) спецификация оборудования системы;
д) документы рабочего проекта (схемы соединений, монтажные схемы и т.п.).
Техническая документация на оборудование должна быть на русском языке, иметь соответствующий гриф секретности, выполняться в 4-х экземплярах, которые после завершения работ передаются Собственнику объекта.
4.2. Требования к системе охранной и тревожной сигнализации.
4.2.1. Технические средства охранной и тревожной сигнализации должны обеспечивать:
а) ручное управление постановкой/снятием с охраны;
б) автоматизированное (аппаратное) управление постановкой/снятием с охраны;
в) контроль состояния системы.
4.2.2. Требования по назначению.
Система охранной и тревожной сигнализации должна обеспечивать решение следующих задач:
а) защита материальных и информационных ценностей, находящихся на объекте;
б) защита персонала объекта при попытках нападения;
в) реализация необходимых мер по защите жизни и здоровья лиц, находящихся на территории объекта, при возникновении чрезвычайных ситуаций.
На объектах, охраняемых вневедомственной охраной, устанавливают ТСО, разрешенные к применению ДЗГИ МВД России.
4.2.3. Система охранной и тревожной сигнализации должна обеспечивать:
а) регистрацию факта и времени нарушения рубежа охраны;
б) постановку и снятие зон с охраны;
в) регистрацию (протоколирование) и хранение информации о событиях в системе для последующего ее отображения в текстовом виде;
г) контроль состояния шлейфов, извещателей, приборов с отображением неисправностей на мониторе компьютера;
д) отображение тревожных извещений.
4.2.4. Требования по составу и размещению ТСО.
4.2.5. Способы блокировки помещений и строительных конструкций.
Типы извещателей для обнаружения криминального проникновения на объект приведены в Приложении В настоящих Рекомендаций.
V. Особые условия
5.1. Техническое задание может быть изменено и дополнено по согласованию сторон. В Техническом задании должна быть отображена необходимая информация, содержащаяся в Акте обследования.
Представители: Собственника объекта _______________________________ (подпись, фамилия, и.о.) УВО (ОВО) __________________________________________ (подпись, фамилия и.о.) Других организаций _________________________________ (подпись, фамилия, и.о.)
Источник - Рекомендации МВД России от 21.12.2004
