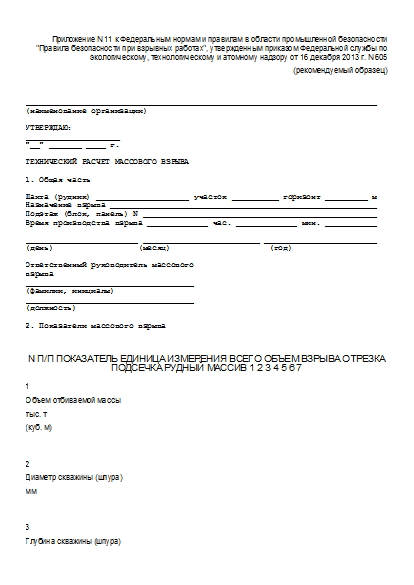

Технический расчет массового взрыва (рекомендуемый образец)

Приложение N 11 к Федеральным нормам и правилам в области промышленной безопасности "Правила безопасности при взрывных работах", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 16 декабря 2013 г. N 605

(рекомендуемый образец)

___________________________________________________________________________
(наименование организации)

УТВЕРЖДАЮ:
____________________
"__" _______ ____ г.

ТЕХНИЧЕСКИЙ РАСЧЕТ МАССОВОГО ВЗРЫВА

1. Общая часть

Шахта (рудник) ____________________ участок __________ горизонт _________ м
Назначение взрыва _________________________________________________________
Подэтаж (блок, панель) N __________________________________________________
Время производства взрыва _____________ час. _____________ мин. ___________

________________________ _________________________ ________________________
(день)                  (месяц)                     (год)

Ответственный руководитель массового
взрыва
____________________________________
(фамилии, инициалы)
____________________________________
(должность)

2. Показатели массового взрыва

N п/п Показатель Единица измерения Всего Объем взрыва отрезка подсечка рудный массив 1 2 3 4 5 6 7

1

Объем отбиваемой массы

тыс. т

(куб. м)

2

Диаметр скважины (шпура)

мм

3

Глубина скважины (шпура)

м

4

Общая длина скважин (шпуров)

м

5

Количество скважин (шпуров)

шт.

Количество зарядных камер

шт.

6

Подлежит заряжанию:

скважин

зарядных камер

шпуров

м

шт.

м

7

Количество взрывчатых материалов:

а) взрывчатых веществ

кг

б) детонирующего шнура

м

в) электродетонаторов:

всего

шт.

по интервалам

шт.

г) электрического провода

м

д) пиротехнических реле:

всего

шт.

по интервалам

шт.

8

Расчетный удельный расход взрывчатых веществ

кг/т

(кг/куб. м)

9

Способ заряжания

10

Конструкция заряда и боевика

11

Способ и схема взрывания

12

Источник тока

    3. Таблица параметров массового взрыва

Объект взрыва (подэтажная камера, подсечка), N веера (скважины) Наименование взрывчатых веществ N заряда Длина скважины (шпура), м Глубина заряжания, м Величина недозаряда, м Масса заряда взрывчатых веществ, кг Тип и количество электродетонаторов Тип и количество детонирующего шнура Тип и количество пиротехнических реле Примечание проектная фактическая 1 2 3 4 5 6 7 8 9 10 11 12

    Примечание.  Одинаковые  показатели  могут  указываться  общей  записью
вертикально в соответствующей графе.

4. Приложения к техническому расчету

1.  Планы  по горизонтам или выкопировки из них с указанием опасных зон
по факторам опасного воздействия ударных воздушных волн и ядовитых газов.
2.  Планы  и  разрезы по подэтажу (блоку, панели) с откорректированными
геолого-маркшейдерскими данными.
3. Схемы расположения скважин, шпуров, камер.
4.   Схемы  взрывной  (электровзрывной)  сети  с  расчетом  силы  тока,
поступающей к каждому электродетонатору, и интервалов замедлений.
5. Схема вентиляции с расчетом времени проветривания.
6. Акт технической готовности к производству массового взрыва.
7.  Список  лиц,  назначенных  для  проведения  работ  по  подготовке и
проведению массового взрыва, в том числе отдельно в запретной зоне.
8.  План  обслуживания  аварийно-спасательным  формированием  работ  по
подготовке, проведению и ликвидации последствий массового взрыва.

Согласовано:

Фамилии руководителей служб
организации,
принимающих участие в подготовке,
проведении и ликвидации последствий
массового взрыва __________________________________________________________
___________________________________________________________________________
___________________________________________________________________________

Проектировал ______________________________________________________________
(должность, фамилия, инициалы, дата)
___________________
(подпись)

Проект проверил ___________________________________________________________
(должность, фамилия, инициалы, дата)
___________________
(подпись)

Источник - Приказ Ростехнадзора от 16.12.2013 № 605
