Технический эксплуатационный паспорт газопровода (для вновь строящихся газопроводов). Форма № 1
Приложение А
к Инструкции
по диагностированию
технического состояния
подземных стальных
газопроводов
Форма 1

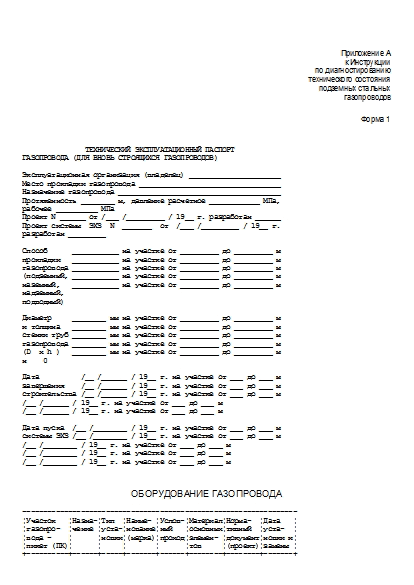

ТЕХНИЧЕСКИЙ ЭКСПЛУАТАЦИОННЫЙ ПАСПОРТ ГАЗОПРОВОДА (ДЛЯ ВНОВЬ СТРОЯЩИХСЯ ГАЗОПРОВОДОВ) Эксплуатационная организация (владелец) ______________________ Место прокладки газопровода __________________________________ Назначение газопровода _______________________________________ Протяженность ________ м, давление расчетное ____________ МПа, рабочее __________ МПа Проект N ______ от /___ /_________ / 19__ г. разработан ______ Проект системы ЭХЗ N _______ от /___ /_________ / 19__ г. разработан _________ Способ ___________ на участке от _________ до _________ м прокладки ___________ на участке от _________ до _________ м газопровода ___________ на участке от _________ до _________ м (подземный, ___________ на участке от _________ до _________ м наземный, ___________ на участке от _________ до _________ м надземный, подводный) Диаметр ________ мм на участке от _________ до _________ м и толщина ________ мм на участке от _________ до _________ м стенки труб ________ мм на участке от _________ до _________ м газопровода ________ мм на участке от _________ до _________ м (D x h ) ________ мм на участке от _________ до _________ м н 0 Дата /__ /______ / 19__ г. на участке от ___ до ___ м завершения /__ /______ / 19__ г. на участке от ___ до ___ м строительства /__ /______ / 19__ г. на участке от ___ до ___ м /__ /______ / 19__ г. на участке от ___ до ___ м /__ /______ / 19__ г. на участке от ___ до ___ м Дата пуска /__ /________ / 19__ г. на участке от ___ до ___ м системы ЭХЗ /__ /________ / 19__ г. на участке от ___ до ___ м /__ /________ / 19__ г. на участке от ___ до ___ м /__ /________ / 19__ г. на участке от ___ до ___ м /__ /________ / 19__ г. на участке от ___ до ___ м
ОБОРУДОВАНИЕ ГАЗОПРОВОДА
------------------------------------------------------------------ ¦Участок ¦Назна-¦Тип ¦Наиме- ¦Услов-¦Материал¦Норма- ¦Дата ¦ ¦газопро- ¦чение ¦уста-¦нование¦ный ¦основных¦тивный ¦уста- ¦ ¦вода - ¦ ¦новки¦(марка)¦проход¦элемен- ¦документ¦новки и¦ ¦пикет (ПК)¦ ¦ ¦ ¦ ¦тов ¦(проект)¦замены ¦ +----------+------+-----+-------+------+--------+--------+-------+ +----------+------+-----+-------+------+--------+--------+-------+ +----------+------+-----+-------+------+--------+--------+-------+ -----------+------+-----+-------+------+--------+--------+--------
Примечание. В графе "Тип установки" указать: в колодце, в помещении, на открытом воздухе, подземно.
ПЕРЕСЕЧЕНИЕ И ПАРАЛЛЕЛЬНАЯ ПРОКЛАДКА С ЕСТЕСТВЕННЫМИ ПРЕГРАДАМИ
------------------------------------------------------------------ ¦Наиме- ¦ Расположение ¦Тип ¦Количе- ¦Обнаруженные изменения¦ ¦нование ¦по карте - схеме¦про- ¦ство +----------------------+ ¦преграды+----------------+клад-¦(шаг) ¦дата¦харак-¦работы по ¦ ¦ ¦ от ¦до ¦ длина,¦ки ¦опор, ¦ ¦терис-¦восстанов-¦ ¦ ¦ ¦ ¦ м ¦ ¦пригрузов¦ ¦тика ¦лению ¦ +--------+----+---+-------+-----+---------+----+------+----------+ +--------+----+---+-------+-----+---------+----+------+----------+ +--------+----+---+-------+-----+---------+----+------+----------+ ---------+----+---+-------+-----+---------+----+------+-----------
Примечание. В графе "Тип прокладки" указать, как проложен газопровод - на опорах, переходах, конструкцию пригруза и т.д.
ПЕРЕСЕЧЕНИЕ И ПАРАЛЛЕЛЬНАЯ ПРОКЛАДКА С ИСКУССТВЕННЫМИ ПРЕГРАДАМИ И КОММУНИКАЦИЯМИ
------------------------------------------------------------------ ¦Наиме- ¦Располо-¦ Глубина заложения ¦Условия¦Характеристика¦ ¦нование ¦жение по¦ (от уровня земли), м ¦про- ¦ преграды, ¦ ¦пересека-¦карте - ¦ ¦кладки ¦ коммуникации ¦ ¦емой или ¦схеме +----------------------+ +--------------+ ¦парал- ¦(ПК) ¦газо- ¦ пересекающей ¦ ¦дата и¦начало ¦ ¦лельной +--------+провода¦(параллельной)¦ ¦номер ¦и окон-¦ ¦коммуни- ¦ от ¦до ¦ ¦ коммуникации,¦ ¦проек-¦чание ¦ ¦кации ¦ ¦ ¦ ¦ преграды ¦ ¦та ¦работ ¦ +---------+----+---+-------+--------------+-------+------+-------+ +---------+----+---+-------+--------------+-------+------+-------+ +---------+----+---+-------+--------------+-------+------+-------+ ----------+----+---+-------+--------------+-------+------+--------
Примечания. 1. В графе "Расположение по карте - схеме" в случае пересечения с коммуникацией заполняется только столбец "До", в случае параллельной прокладки - столбцы "От" и "До".
2. В графе "Условия прокладки" указать, как проложен газопровод - в футляре, кожухе, на опорах и т.д.
ХАРАКТЕРИСТИКИ ТРУБ
--------------------------------------------------------------------------------- ¦Учас-¦На- ¦Тол- ¦Нор-¦Мар-¦Дата¦N ¦Химический ¦ Механические свойства ¦ ¦ток ¦руж- ¦щина ¦ма- ¦ка ¦и ¦сер- ¦ состав, % ¦ ¦ ¦газо-¦ный ¦стен-¦тив-¦ста-¦мес-¦тифи-+-----------+----------------------------+ ¦про- ¦диа- ¦ки, ¦ный ¦ли ¦то ¦ката ¦C¦Mn¦Si¦P¦S¦сигма ,¦сигма ,¦дельта,¦KCU,¦ ¦вода ¦метр ¦мм ¦до- ¦ ¦вы- ¦каче-¦ ¦ ¦ ¦ ¦ ¦ в ¦ т ¦ % ¦Дж /¦ ¦(ПК) ¦труб,¦ ¦ку- ¦ ¦пус-¦ства ¦ ¦ ¦ ¦ ¦ ¦ МПа ¦ МПа ¦ ¦кв. ¦ +-----+мм ¦ ¦мент¦ ¦ка ¦(ба- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦см ¦ ¦от¦до¦ ¦ ¦на ¦ ¦ ¦зово-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦тру-¦ ¦ ¦го ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦бы ¦ ¦ ¦шур- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦фа) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--+--+-----+-----+----+----+----+-----+-+--+--+-+-+-------+-------+-------+----+ +--+--+-----+-----+----+----+----+-----+-+--+--+-+-+-------+-------+-------+----+ +--+--+-----+-----+----+----+----+-----+-+--+--+-+-+-------+-------+-------+----+ ---+--+-----+-----+----+----+----+-----+-+--+--+-+-+-------+-------+-------+-----
Примечания. 1. В графе "Участок газопровода" для ответвления заполняется только столбец "От".
2. В графах "Химический состав" и "Механические свойства" для базового шурфа указать реально измеренные значения, место шурфа отмечается записью в графе "Участок газопровода", столбец "До".
ХАРАКТЕРИСТИКИ ГРУНТА НА УРОВНЕ ЗАЛОЖЕНИЯ
------------------------------------------------------------------ ¦ Участок ¦ Класс и ¦Максималь- ¦Удельное¦Источник ¦Особые ¦ ¦газопровода¦разновидность¦ная и мини-¦сопро- ¦аномалий ¦условия¦ ¦ (ПК) ¦ грунта по ¦мальная ¦тивление¦ ¦ ¦ +-----------+ГОСТ 25100-95¦глубина за-¦грунта, ¦ ¦ ¦ ¦ от ¦ до ¦ ¦ложения, м ¦Ом x м ¦ ¦ ¦ +-----+-----+-------------+-----------+--------+---------+-------+ +-----+-----+-------------+-----------+--------+---------+-------+ +-----+-----+-------------+-----------+--------+---------+-------+ ------+-----+-------------+-----------+--------+---------+--------
Примечания. 1. В графе "Класс и разновидность грунта по ГОСТ 25100-95" в случае, если грунт подстилающего слоя отличается от основного грунта трассы, следует указать и его характеристики.
2. В графе "Источник аномалий" указать характер их возникновения - электрифицированный транспорт, подъем грунтовых вод, сезонное промерзание, сейсмическая активность, подрабатываемая территория.
3. В графе "Особые условия" указать величину блуждающих токов, максимальный прогнозируемый уровень грунтовых вод, глубину промерзания, степень пучинистости (просадочности, набухаемости).
ХАРАКТЕРИСТИКА ИЗОЛЯЦИОННОГО ПОКРЫТИЯ
------------------------------------------------------------------ ¦Участок¦Протя-¦Место¦Тип, ¦Общая¦Пере- ¦Адге- ¦Проч- ¦Отсут- ¦ ¦газо- ¦жен- ¦изо- ¦струк-¦тол- ¦ходное¦зия к ¦ность ¦ствие ¦ ¦прово- ¦ность,¦ляции¦тура и¦щина,¦сопро-¦трубе,¦при ¦пробоя ¦ ¦да (ПК)¦м ¦ ¦мате- ¦мм ¦тивле-¦МПа ¦ударе,¦при испы-¦ ¦ ¦ ¦ ¦риалы ¦ ¦ние, ¦ ¦Дж ¦тательном¦ +-------+ ¦ ¦ ¦ ¦Ом x ¦ ¦ ¦напряже- ¦ ¦от ¦до ¦ ¦ ¦ ¦ ¦кв. м ¦ ¦ ¦нии, кВ ¦ +---+---+------+-----+------+-----+------+------+------+---------+ +---+---+------+-----+------+-----+------+------+------+---------+ +---+---+------+-----+------+-----+------+------+------+---------+ ----+---+------+-----+------+-----+------+------+------+----------
Примечания. 1. В графе "Тип, структура и материалы" указать послойно использованные материалы.
2. Если при заполнении таблицы показатели адгезии и прочности при ударе будут иметь другую размерность, то ее указать особо.
3. В графе "Место изоляции" указать: стыковой шов или металл трубы.
4. Для базового шурфа указать реально измеренные значения.
ХАРАКТЕРИСТИКА СИСТЕМЫ ЭЛЕКТРОХИМИЧЕСКОЙ ЗАЩИТЫ
------------------------------------------------------------------ ¦ Дата ¦Тип и ¦ Место ¦ Контрольно -¦ Величина ¦ ¦измерения ¦марка ¦ расположения по ¦измерительный¦ защитного ¦ ¦ величины ¦устрой- ¦карте - схеме (ПК)¦ пункт (КИП) ¦потенциала,¦ ¦защитного ¦ства ¦ ¦ N ¦ В ¦ ¦потенциала¦электро-+------------------+ +-----------+ ¦ ¦защиты ¦устрой- ¦ точки ¦ ¦ фи ¦фи ¦ ¦ ¦ ¦ства ЭХЗ¦измерения¦ ¦ n ¦ SUM¦ +----------+--------+--------+---------+-------------+-----+-----+ +----------+--------+--------+---------+-------------+-----+-----+ +----------+--------+--------+---------+-------------+-----+-----+ -----------+--------+--------+---------+-------------+-----+------ Примечания. 1. При вводе пассивных устройств электрозащиты (протекторов) в графе "Дата измерения величины защитного потенциала" эта дата отмечается обязательно. 2. В графе "Величина защитного потенциала" указываются измеренные значения поляризационного или суммарного потенциала (фи или фи ) во всех контрольно - измерительных пунктах участка n SUM защиты.
СВЕДЕНИЯ О ВЫПОЛНЕНИИ РЕМОНТНЫХ И ПРОФИЛАКТИЧЕСКИХ РАБОТ
------------------------------------------------------------------ ¦Дата¦ Место ¦ Способ ¦ Вид ¦ Описание выполненных ¦ ¦ ¦расположения¦обнаружения¦повреждения¦ ремонтных и ¦ ¦ ¦ по карте - ¦ ¦ ¦профилактических работ¦ ¦ ¦ схеме (ПК) ¦ ¦ ¦ ¦ +----+------------+-----------+-----------+----------------------+ +----+------------+-----------+-----------+----------------------+ +----+------------+-----------+-----------+----------------------+ -----+------------+-----------+-----------+-----------------------
Примечание. Для плановых работ в графе "Способ обнаружения" указать наименование работы. Графа "Вид повреждения" в этом случае не заполняется.
Источник - Постановление Госгортехнадзора России от 09.07.2001 № 28
