Состав проектной документации, представляемой в администрацию городского округа Орехово-Зуево Московской области

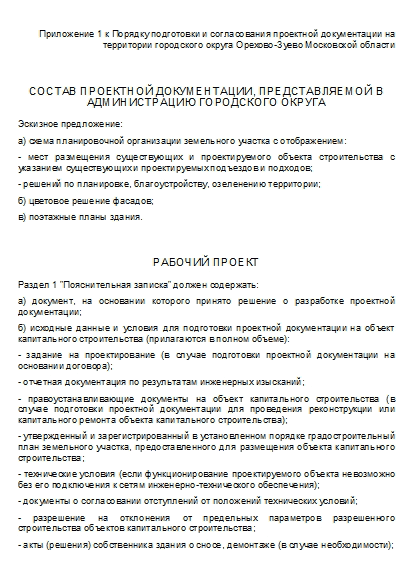

Приложение 1 к Порядку подготовки и согласования проектной документации на территории городского округа Орехово-Зуево Московской области

СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ, ПРЕДСТАВЛЯЕМОЙ В АДМИНИСТРАЦИЮ ГОРОДСКОГО ОКРУГА

Эскизное предложение:

а) схема планировочной организации земельного участка с отображением:

- мест размещения существующих и проектируемого объекта строительства с указанием существующих и проектируемых подъездов и подходов;

- решений по планировке, благоустройству, озеленению территории;

б) цветовое решение фасадов;

в) поэтажные планы здания.

Рабочий проект

Раздел 1 "Пояснительная записка" должен содержать:

а) документ, на основании которого принято решение о разработке проектной документации;

б) исходные данные и условия для подготовки проектной документации на объект капитального строительства (прилагаются в полном объеме):

- задание на проектирование (в случае подготовки проектной документации на основании договора);

- отчетная документация по результатам инженерных изысканий;

- правоустанавливающие документы на объект капитального строительства (в случае подготовки проектной документации для проведения реконструкции или капитального ремонта объекта капитального строительства);

- утвержденный и зарегистрированный в установленном порядке градостроительный план земельного участка, предоставленного для размещения объекта капитального строительства;

- технические условия (если функционирование проектируемого объекта невозможно без его подключения к сетям инженерно-технического обеспечения);

- документы о согласовании отступлений от положений технических условий;

- разрешение на отклонения от предельных параметров разрешенного строительства объектов капитального строительства;

- акты (решения) собственника здания о сносе, демонтаже (в случае необходимости);

в) сведения о функциональном назначении объекта капитального строительства, составе и характеристике производства, номенклатуре выпускаемой продукции (работ, услуг);

г) сведения о потребности объекта капитального строительства в топливе, газе, воде и электрической энергии;

д) данные о проектной мощности объекта капитального строительства (для объектов производственного назначения);

е) сведения о категории земель, на которых располагается (будет располагаться) объект капитального строительства;

ж) технико-экономические показатели проектируемых объектов капитального строительства;

з) данные о проектной мощности объекта капитального строительства, численности работников, числе рабочих мест (кроме жилых зданий);

и) обоснование возможности осуществления строительства объекта капитального строительства по этапам строительства с выделением этих этапов (при необходимости);

к) заверение проектной организации о том, что проектная документация разработана в соответствии с градостроительным планом земельного участка, заданием на проектирование, градостроительным регламентом, документами об использовании земельного участка для строительства (в случае, если на земельный участок не распространяется действие градостроительного регламента или в отношении его не устанавливается градостроительный регламент), техническими регламентами, в том числе устанавливающими требования по обеспечению безопасной эксплуатации зданий, строений, сооружений и безопасного использования прилегающих к ним территорий, и с соблюдением технических условий.

Раздел 2 "Схема планировочной организации земельного участка" должен содержать:

в текстовой части:

а) характеристику земельного участка, предоставленного для размещения объекта капитального строительства;

б) обоснование границ санитарно-защитных зон объектов капитального строительства в пределах границ земельного участка (в случае необходимости определения указанных зон);

в) обоснование планировочной организации земельного участка в соответствии с градостроительным и техническим регламентами либо документами об использовании земельного участка;

г) технико-экономические показатели земельного участка, предоставленного для размещения объекта капитального строительства;

д) обоснование решений по инженерной подготовке территории;

е) описание организации рельефа вертикальной планировкой;

ж) описание решений по благоустройству территории;

з) зонирование территории земельного участка, предоставленного для размещения объекта капитального строительства, обоснование функционального назначения и принципиальной схемы размещения зон, обоснование размещения зданий и сооружений (основного, вспомогательного, подсобного, складского и обслуживающего назначения) объектов капитального строительства (для объектов производственного назначения);

и) обоснование схем транспортных коммуникаций, обеспечивающих внешний и внутренний подъезд, характеристики и технические показатели транспортных коммуникаций;

в графической части:

л) схему планировочной организации земельного участка с отображением:

- мест размещения существующих и проектируемых объектов капитального строительства с указанием существующих и проектируемых подъездов и подходов к ним;

- границ зон действия публичных сервитутов (при их наличии);

- зданий и сооружений объекта капитального строительства, подлежащих сносу (при их наличии);

- решений по планировке, благоустройству, озеленению и освещению территории;

- этапов строительства объекта капитального строительства;

м) сводный план сетей инженерно-технического обеспечения с обозначением мест подключения проектируемого объекта капитального строительства к существующим сетям инженерно-технического обеспечения.

Раздел 3 "Архитектурные решения" должен содержать:

в текстовой части:

а) описание и обоснование внешнего и внутреннего вида объекта капитального строительства, его пространственной, планировочной и функциональной организации;

б) обоснование принятых объемно-пространственных и архитектурно-художественных решений, в том числе в части соблюдения предельных параметров разрешенного строительства объекта капитального строительства;

в графической части:

в) отображение фасадов, цветовое решение фасадов;

г) поэтажные планы зданий и сооружений с приведением экспликации помещений;

д) иные графические и экспозиционные материалы, выполняемые в случае, если необходимость этого указана в задании на проектирование.

Раздел 4 "Конструктивные и объемно-планировочные решения" должен содержать:

в текстовой части:

а) сведения о топографических, инженерно-геологических, гидрогеологических, метеорологических и климатических условиях земельного участка, предоставленного для размещения объекта капитального строительства;

б) сведения о прочностных и деформационных характеристиках грунта в основании объекта капитального строительства;

в) уровень грунтовых вод, их химический состав и агрессивность;

г) описание конструктивных решений зданий и сооружений, включая их пространственные схемы;

д) описание и обоснование технических решений, обеспечивающих необходимую прочность, устойчивость, пространственную неизменяемость зданий и сооружений объекта капитального строительства;

е) описание конструктивных и технических решений;

в графической части:

ж) чертежи характерных разрезов зданий и сооружений с изображением несущих и ограждающих конструкций, указанием относительных высотных отметок уровней конструкций, полов, низа балок, ферм, покрытий с описанием конструкций кровель и других элементов конструкций;

з) чертежи фрагментов планов и разрезов, требующих детального изображения.

Раздел 5 "Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений" должен состоять из следующих подразделов (представляется при необходимости):

а) подраздел "Система электроснабжения";

б) подраздел "Система водоснабжения";

в) подраздел "Система водоотведения";

г) подраздел "Отопление, вентиляция и кондиционирование воздуха, тепловые сети";

д) подраздел "Сети связи";

е) подраздел "Система газоснабжения";

ж) подраздел "Технологические решения".

Раздел 6 "Проект организации строительства" должен содержать:

в текстовой части:

а) характеристику земельного участка, предоставленного для строительства, обоснование необходимости использования для строительства земельных участков вне земельного участка, предоставляемого для строительства объекта капитального строительства;

б) описание особенностей проведения работ в условиях стесненной городской застройки, в местах расположения подземных коммуникаций, линий электропередачи и связи;

в) организационно-технологическую схему, определяющую последовательность возведения зданий и сооружений, инженерных и транспортных коммуникаций;

г) перечень мероприятий по организации мониторинга за состоянием зданий и сооружений, расположенных в непосредственной близости от строящегося объекта, работы на котором могут повлиять на техническое состояние и надежность таких зданий и сооружений;

в графической части:

д) календарный план строительства, включая подготовительный период (сроки и последовательность строительства основных и вспомогательных зданий и сооружений; выделение этапов строительства);

е) строительный генеральный план подготовительного периода строительства (при необходимости) и основного периода строительства с определением мест расположения постоянных и временных зданий и сооружений, мест размещения площадок и складов временного складирования конструкций, изделий, материалов и оборудования, мест установки стационарных кранов и путей перемещения кранов большой грузоподъемности, инженерных сетей и источников обеспечения строительной площадки водой, электроэнергией, связью, а также трасс сетей с указанием точек их подключения и мест расположения знаков закрепления разбивочных осей.

Раздел 8 "Перечень мероприятий по охране окружающей среды" должен содержать:

а) результаты оценки воздействия объекта капитального строительства на окружающую среду;

б) перечень мероприятий по предотвращению и (или) снижению возможного негативного воздействия намечаемой хозяйственной деятельности на окружающую среду;

в) перечень природоохранных мероприятий.

Раздел 9 "Мероприятия по обеспечению пожарной безопасности" должен содержать:

а) описание системы обеспечения пожарной безопасности объекта капитального строительства;

б) обоснование противопожарных расстояний между зданиями, сооружениями и наружными установками, обеспечивающих пожарную безопасность объектов капитального строительства;

в) описание и обоснование проектных решений по наружному противопожарному водоснабжению, по определению проездов и подъездов для пожарной техники.

Раздел 10 "Мероприятия по обеспечению доступа инвалидов" должен содержать:

а) перечень мероприятий по обеспечению доступа инвалидов.

Источник - Постановление главы городского округа Орехово-Зуево МО от 10.07.2009 № 654
