Состав и содержание проекта разведочно-эксплуатационной скважины на воду (рекомендуемая форма)

Приложение В
к СП 11-108-98
(рекомендуемое)

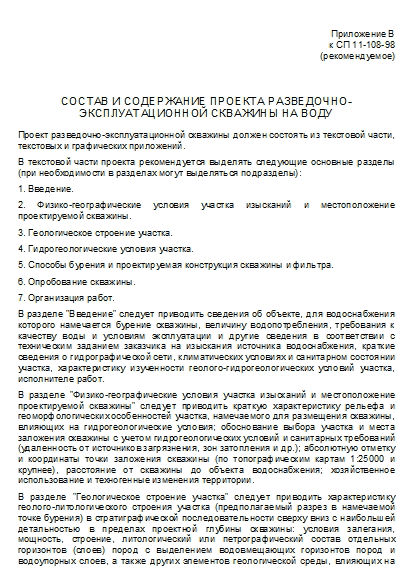

СОСТАВ И СОДЕРЖАНИЕ ПРОЕКТА РАЗВЕДОЧНО-ЭКСПЛУАТАЦИОННОЙ СКВАЖИНЫ НА ВОДУ

Проект разведочно-эксплуатационной скважины должен состоять из текстовой части, текстовых и графических приложений.

В текстовой части проекта рекомендуется выделять следующие основные разделы (при необходимости в разделах могут выделяться подразделы):

1. Введение.

2. Физико-географические условия участка изысканий и местоположение проектируемой скважины.

3. Геологическое строение участка.

4. Гидрогеологические условия участка.

5. Способы бурения и проектируемая конструкция скважины и фильтра.

6. Опробование скважины.

7. Организация работ.

В разделе "Введение" следует приводить сведения об объекте, для водоснабжения которого намечается бурение скважины, величину водопотребления, требования к качеству воды и условиям эксплуатации и другие сведения в соответствии с техническим заданием заказчика на изыскания источника водоснабжения, краткие сведения о гидрографической сети, климатических условиях и санитарном состоянии участка, характеристику изученности геолого-гидрогеологических условий участка, исполнителе работ.

В разделе "Физико-географические условия участка изысканий и местоположение проектируемой скважины" следует приводить краткую характеристику рельефа и геоморфологических особенностей участка, намечаемого для размещения скважины, влияющих на гидрогеологические условия; обоснование выбора участка и места заложения скважины с учетом гидрогеологических условий и санитарных требований (удаленность от источников загрязнения, зон затопления и др.); абсолютную отметку и координаты точки заложения скважины (по топографическим картам 1:25000 и крупнее), расстояние от скважины до объекта водоснабжения; хозяйственное использование и техногенные изменения территории.

В разделе "Геологическое строение участка" следует приводить характеристику геолого-литологического строения участка (предполагаемый разрез в намечаемой точке бурения) в стратиграфической последовательности сверху вниз с наибольшей детальностью в пределах проектной глубины скважины: условия залегания, мощность, строение, литологический или петрографический состав отдельных горизонтов (слоев) пород с выделением водовмещающих горизонтов пород и водоупорных слоев, а также других элементов геологической среды, влияющих на степень и характер обводненности пород.

В разделе "Гидрогеологические условия участка" следует приводить характеристику выделенных в разрезе водоносных горизонтов, особенно детально намечаемых к эксплуатации: глубину залегания кровли, подошвы, состав пород (процентное содержание преобладающей фракции рыхлых грунтов, степень трещиноватости скальных пород), предполагаемый (по фондовым материалам) удельный дебит, коэффициенты фильтрации, химический и бактериологический состав подземных вод, положения уровня и возможные их сезонные изменения, условия питания и другие данные, в том числе ориентировочные (по предварительным расчетам) границы зон санитарной охраны.

В разделе "Способ бурения и проектируемая конструкция скважины и фильтра" следует приводить обоснование проектной глубины скважины, выбранного способа бурения и условий производства буровых работ, в том числе по цементации, установке сальников и др., виды гидрогеологических наблюдений в процессе проходки скважины, обоснование проектной конструкции скважины: количество колонн обсадных труб, глубина их спуска с указанием эксплуатационного, конечного и начального диаметров, тип и основные параметры фильтра и водоподъемника, интервалы их установки в скважине.

При проходке скважины роторным способом следует предусматривать выполнение комплекса каротажных геофизических исследований с обоснованием их состава и объемов.

В разделе "Опробование скважины" следует приводить обоснование вида, количества и продолжительности откачек, величины дебитов (понижений) и последовательности ступеней опытов, частоту наблюдений за расходом воды и уровнем в процессе откачки и особые условия проведения опыта (необходимость раздельного или суммарного опробования и др.). Должны быть обоснованы порядок отбора проб грунтов и воды, виды анализов и объем проб.

В разделе "Организация работ" следует приводить сведения о наличии разрешения на специальное водопользование федеральных или территориальных органов по регулированию использования и охране водного фонда, согласования места заложения скважины и условий водопользования с местным центром государственного санитарно-эпидемиологического надзора, территориальными органами МПР и при необходимости с другими органами исполнительной власти. В разделе следует указать последовательность выполнения отдельных видов работ, сроки производства работ, требования к устройству оголовка скважины согласно СНиП 3.05.04-83* и СанПиН 2.1.4.554-96, способ ликвидации скважины (при отрицательных результатах опробования скважины), а также требования к безопасному ведению работ, охране труда и санитарии и к осуществлению мероприятий по охране окружающей среды в процессе производства работ.

В состав текстовых приложений следует включать:

копии разрешений и согласований работ по сооружению разведочно-эксплуатационной скважины;

спецификацию потребных материалов для бурения и оборудования скважины (обсадных труб, башмаков, троса, цемента, водоподъемников и др.) с учетом требований СанПиН 2.1.4.544-96 к материалам для оборудования трубчатых колодцев.

В состав графических приложений следует включать:

выкопировку из топографической карты в масштабе 1:25000 и крупнее района (участка) изысканий с указанием точки бурения скважины и границ объекта водоснабжения;

проектный геолого-технический разрез разведочно-эксплуатационной скважины на воду с отражением на нем данных из основных разделов текста проекта скважины;

основные проектные данные (расчетный дебит, удельный дебит, динамические уровни воды в стволе скважины на различных ступенях откачки, тип и глубина погружения насоса и др.);

оборудование водоприемной части и опробование скважины (тип фильтра, длина рабочей части, интервал и способ установки, длина отстойника, ориентировочная продолжительность откачки, отбор проб воды и пород);

условия производства работ (способ бурения, изоляция водоносных горизонтов, выполнение каротажных работ, обнажение фильтра, извлечение технических колонн, способы и интервалы цементации за- и межтрубного пространства и др.).

Источник - Письмо Госстроя России от 23.04.1998 № 9-10-17/17
