Результаты контроля за температурными перемещениями трубопровода

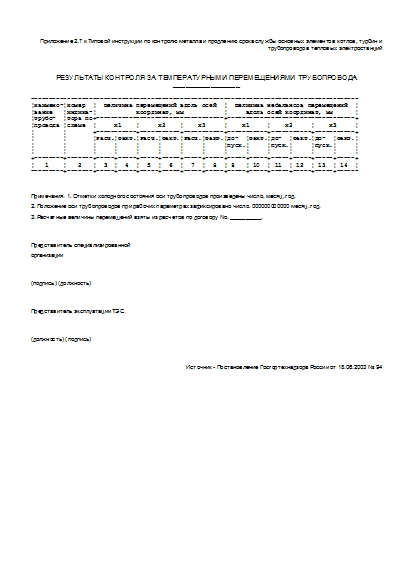

Приложение 2.7 к Типовой инструкции по контролю металла и продлению срока службы основных элементов котлов, турбин и трубопроводов тепловых электростанций

РЕЗУЛЬТАТЫ КОНТРОЛЯ ЗА ТЕМПЕРАТУРНЫМИ ПЕРЕМЕЩЕНИЯМИ ТРУБОПРОВОДА ________________

------------------------------------------------------------------------------------------
¦Наимено-¦Номер  ¦  Величина перемещений вдоль осей  ¦  Величина небалансов перемещений  ¦
¦вание   ¦индика-¦           координат, мм           ¦     вдоль осей координат, мм      ¦
¦трубо-  ¦тора по+-----------------------------------+-----------------------------------+
¦провода ¦схеме  ¦     X1    ¦     Х2    ¦    Х3     ¦    X1     ¦    Х2     ¦    Х3     ¦
¦        ¦       +-----------+-----------+-----------+-----------+-----------+-----------+
¦        ¦       ¦Расч.¦Факт.¦Расч.¦Факт.¦Расч.¦Факт.¦До-  ¦Факт.¦До-  ¦Факт.¦До-  ¦Факт.¦
¦        ¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦пуск.¦     ¦пуск.¦     ¦пуск.¦     ¦
¦        ¦       ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦     ¦
+--------+-------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+
¦   1    ¦   2   ¦  3  ¦  4  ¦  5  ¦  6  ¦  7  ¦  8  ¦ 9   ¦ 10  ¦ 11  ¦ 12  ¦ 13  ¦ 14  ¦
---------+-------+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------

Примечания. 1. Отметки холодного состояния оси трубопроводов произведены число, месяц, год.

2. Положение оси трубопроводов при рабочих параметрах зафиксировано число. 000000000000 месяц. год.

3. Расчетные величины перемещений взяты из расчетов по договору No. __________.

Представитель специализированной

организации

(подпись) (должность)

Представитель эксплуатации ТЭС

(должность) (подпись)

Источник - Постановление Госгортехнадзора России от 18.06.2003 № 94
