Ремонтный формуляр

Приложение 3 к Типовым техническим условиям на ремонт паровых и водогрейных котлов промышленной энергетики РД 10-69-94

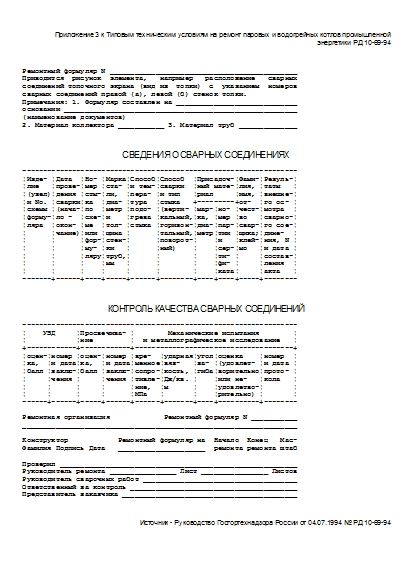

Ремонтный формуляр N _____________________________________________
Приводится  рисунок  элемента,   например   расположение   сварных
соединений топочного экрана (вид из  топки)  с  указанием  номеров
сварных соединений правой (а), левой (б) стенок топки.
Примечания: 1. Формуляр составлен на _____________________________
основании ________________________________________________________
(наименование документов)
2. Материал коллектора ___________ 3. Материал труб ______________

СВЕДЕНИЯ О СВАРНЫХ СОЕДИНЕНИЯХ

------------------------------------------------------------------
¦Изде- ¦Дата  ¦Но- ¦Марка¦Способ¦Способ  ¦Присадоч-¦Фами-¦Резуль-¦
¦лие   ¦прове-¦мер ¦ста- ¦и тем-¦сварки  ¦ный мате-¦лия, ¦таты   ¦
¦(узел)¦дения ¦сты-¦ли,  ¦пера- ¦и тип   ¦риал     ¦имя, ¦внешне-¦
¦и No. ¦сварки¦ка  ¦диа- ¦тура  ¦стыка   +---------+от-  ¦го ос- ¦
¦схемы ¦(нача-¦по  ¦метр ¦подо- ¦(верти- ¦мар-¦но- ¦чест-¦мотра  ¦
¦форму-¦ло -  ¦схе-¦и    ¦грева ¦кальный,¦ка, ¦мер ¦во   ¦сварно-¦
¦ляра  ¦окон- ¦ме  ¦тол- ¦стыка ¦горизон-¦диа-¦пар-¦свар-¦го сое-¦
¦      ¦чание)¦или ¦щина ¦      ¦тальный,¦метр¦тии ¦щика;¦дине-  ¦
¦      ¦      ¦фор-¦стен-¦      ¦поворот-¦    ¦и   ¦клей-¦ния, N ¦
¦      ¦      ¦му- ¦ки   ¦      ¦ный)    ¦    ¦сер-¦мо   ¦и дата ¦
¦      ¦      ¦ляру¦труб,¦      ¦        ¦    ¦ти- ¦     ¦состав-¦
¦      ¦      ¦    ¦мм   ¦      ¦        ¦    ¦фи- ¦     ¦ления  ¦
¦      ¦      ¦    ¦     ¦      ¦        ¦    ¦ката¦     ¦акта   ¦
-------+------+----+-----+------+--------+----+----+-----+--------

КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ

------------------------------------------------------------------
¦    УЗД     ¦Просвечива- ¦        Механические испытания        ¦
¦            ¦ние         ¦  и металлографическое исследование   ¦
+------------+------------+--------------------------------------+
¦оцен-¦номер ¦оцен-¦номер ¦вре-  ¦ударная¦угол¦оценка    ¦номер  ¦
¦ка,  ¦и дата¦ка,  ¦и дата¦менное¦вяз-   ¦за- ¦(удовлет- ¦и дата ¦
¦балл ¦заклю-¦балл ¦заклю-¦сопро-¦кость, ¦гиба¦ворительно¦прото- ¦
¦     ¦чения ¦     ¦чения ¦тивле-¦Дж/кв. ¦    ¦или не-   ¦кола   ¦
¦     ¦      ¦     ¦      ¦ние,  ¦м      ¦    ¦удовлетво-¦       ¦
¦     ¦      ¦     ¦      ¦МПа   ¦       ¦    ¦рительно) ¦       ¦
------+------+-----+------+------+-------+----+----------+--------

Ремонтная организация             Ремонтный формуляр N ___________
__________________________________________________________________

Конструктор            Ремонтный формуляр на  Начало  Конец   Мас-
Фамилия Подпись Дата   _____________________  ремонта ремонта штаб

Проверил _________________________________________________________
Руководитель ремонта ________________ Лист ________________ Листов
Руководитель сварочных работ _____________________________________
Ответственный за контроль ________________________________________
Представитель заказчика __________________________________________

Источник - Руководство Госгортехнадзора России от 04.07.1994 № РД 10-69-94
