Реестр источников технологических потерь

Приложение Б к Методическим рекомендациям по определению и обоснованию технологических потерь нефти, нефтепродуктов и природного газа при транспортировке магистральным трубопроводным транспортом

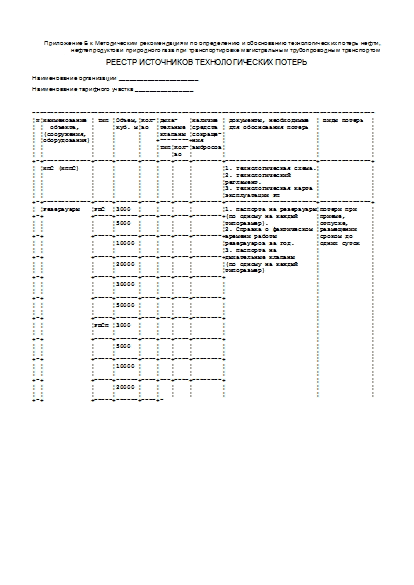

Реестр источников технологических потерь

Наименование организации ______________________

Наименование тарифного участка ________________

----------------------------------------------------------------------------------------------
¦N¦Наименование ¦ Тип ¦Объем,¦Кол-¦Дыха-   ¦Наличие ¦ Документы, необходимые  ¦ Виды потерь  ¦
¦ ¦  объекта,   ¦     ¦куб. м¦во  ¦тельные ¦средств ¦ для обоснования потерь  ¦              ¦
¦ ¦(сооружения, ¦     ¦      ¦    ¦клапаны ¦сокраще-¦                         ¦              ¦
¦ ¦оборудования)¦     ¦      ¦    +--------+ния     ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦Тип¦Кол-¦выбросов¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦во  ¦        ¦                         ¦              ¦
+-+-------------+-----+------+----+---+----+--------+-------------------------+--------------+
¦ ¦НПС (НППС)   ¦     ¦      ¦    ¦   ¦    ¦        ¦1. Технологическая схема.¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦2. Технологический       ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦регламент.               ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦3. Технологическая карта ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦эксплуатации РП          ¦              ¦
+-+-------------+-----+------+----+---+----+--------+-------------------------+--------------+
¦ ¦Резервуары   ¦РВС  ¦3000  ¦    ¦   ¦    ¦        ¦1. Паспорта на резервуары¦Потери при    ¦
+-+             +-----+------+----+---+----+--------+(по одному на каждый     ¦приеме,       ¦
¦ ¦             ¦     ¦5000  ¦    ¦   ¦    ¦        ¦типоразмер).             ¦отпуске,      ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦2. Справка о фактическом ¦размещении    ¦
+-+             +-----+------+----+---+----+--------+времени работы           ¦сроком до     ¦
¦ ¦             ¦     ¦10000 ¦    ¦   ¦    ¦        ¦резервуаров за год.      ¦одних суток   ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦3. Паспорта на           ¦              ¦
+-+             +-----+------+----+---+----+--------+дыхательные клапаны      ¦              ¦
¦ ¦             ¦     ¦20000 ¦    ¦   ¦    ¦        ¦(по одному на каждый     ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦типоразмер)              ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦30000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦50000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦РВСП ¦3000  ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦5000  ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦10000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦20000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦30000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦50000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦РВСПК¦5000  ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦10000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦20000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦30000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦50000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦ЖБР  ¦2000  ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦10000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦20000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+             +-----+------+----+---+----+--------+                         ¦              ¦
¦ ¦             ¦     ¦30000 ¦    ¦   ¦    ¦        ¦                         ¦              ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦              ¦
+-+-------------+-----+------+----+---+----+--------+-------------------------+--------------+
¦ ¦Насосы       ¦     ¦      ¦    ¦-  ¦-   ¦-       ¦1. Паспорта на насосы    ¦Утечки через  ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦торцевые      ¦
¦ ¦             ¦     ¦      ¦    ¦   ¦    ¦        ¦                         ¦уплотнения    ¦
+-+-------------+-----+------+----+---+----+--------+-------------------------+--------------+
¦ ¦Дренажные    ¦     ¦      ¦    ¦   ¦    ¦        ¦1. Паспорта на дренажные ¦Потери при    ¦
¦ ¦емкости для  ¦     ¦      ¦    ¦   ¦    ¦        ¦емкости.                 ¦сборе и утили-¦
¦ ¦сбора утечек ¦     ¦      ¦    ¦   ¦    ¦        ¦2. Справка о фактическом ¦зации утечек  ¦
¦ ¦через уплот- ¦     ¦      ¦    ¦   ¦    ¦        ¦количестве и общем объеме¦через уплотне-¦
¦ ¦нения насосов¦     ¦      ¦    ¦   ¦    ¦        ¦откачек за год           ¦ния насосов   ¦
--+-------------+-----+------+----+---+----+--------+-------------------------+---------------

Примечание:

ЖБР - железобетонный резервуар;

РВС - резервуар вертикальный стальной;

РВСП - резервуар вертикальный стальной с понтоном;

РВСПК - резервуар вертикальный стальной с плавающей крышей.

Источник - Методические рекомендации Минэнерго России от 20.08.2012
