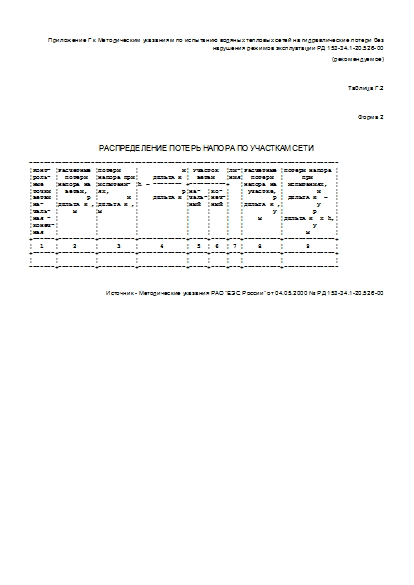

Распределение потерь напора по участкам сети. Форма № 2 (рекомендуемая)

Приложение Г к Методическим указаниям по испытанию водяных тепловых сетей на гидравлические потери без нарушения режимов эксплуатации РД 153-34.1-20.526-00

(рекомендуемое)

Таблица Г.2

Форма 2

РАСПРЕДЕЛЕНИЕ ПОТЕРЬ НАПОРА ПО УЧАСТКАМ СЕТИ

-------------------------------------------------------------------------------------
¦Конт- ¦Расчетные ¦Потери    ¦            и¦ Участок  ¦Ли-¦Расчетные ¦Потери напора ¦
¦роль- ¦  потери  ¦напора при¦    ДЕЛЬТА Н ¦  ветви   ¦ния¦  потери  ¦     при      ¦
¦ные   ¦напора на ¦испытани- ¦h = -------- +----------+   ¦напора на ¦ испытаниях,  ¦
¦точки ¦  ветви,  ¦ях,       ¦            р¦на-  ¦ко- ¦   ¦ участке, ¦         и    ¦
¦ветви ¦        р ¦        и ¦    ДЕЛЬТА Н ¦чаль-¦неч-¦   ¦        р ¦ ДЕЛЬТА Н  =  ¦
¦на-   ¦ДЕЛЬТА Н ,¦ДЕЛЬТА Н ,¦             ¦ный  ¦ный ¦   ¦ДЕЛЬТА Н ,¦         у    ¦
¦чаль- ¦    м     ¦м         ¦             ¦     ¦    ¦   ¦        у ¦        р     ¦
¦ная - ¦          ¦          ¦             ¦     ¦    ¦   ¦    м     ¦ДЕЛЬТА Н  х h,¦
¦конеч-¦          ¦          ¦             ¦     ¦    ¦   ¦          ¦        у     ¦
¦ная   ¦          ¦          ¦             ¦     ¦    ¦   ¦          ¦      м       ¦
+------+----------+----------+-------------+-----+----+---+----------+--------------+
¦  1   ¦    2     ¦     3    ¦      4      ¦  5  ¦ 6  ¦ 7 ¦    8     ¦      9       ¦
+------+----------+----------+-------------+-----+----+---+----------+--------------+
¦      ¦          ¦          ¦             ¦     ¦    ¦   ¦          ¦              ¦
-------+----------+----------+-------------+-----+----+---+----------+---------------
