Протокол поверки термопреобразователя 1-го разряда

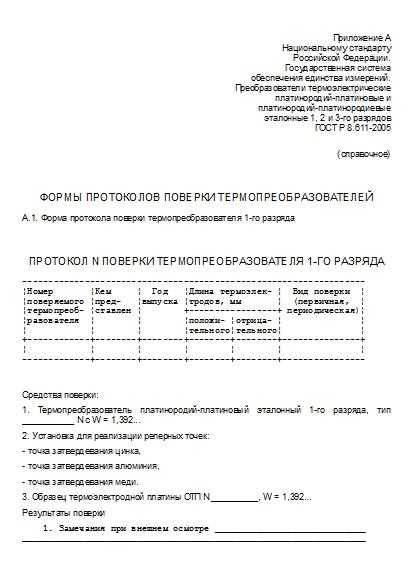

Приложение А
Национальному стандарту
Российской Федерации.
Государственная система
обеспечения единства измерений.
Преобразователи термоэлектрические
платинородий-платиновые и
платинородий-платинородиевые
эталонные 1, 2 и 3-го разрядов
ГОСТ Р 8.611-2005
(справочное)
ФОРМЫ ПРОТОКОЛОВ ПОВЕРКИ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ
А.1. Форма протокола поверки термопреобразователя 1-го разряда
Протокол N поверки термопреобразователя 1-го разряда
------------------------------------------------------------------ ¦Номер ¦Кем ¦ Год ¦Длина термоэлек- ¦ Вид поверки ¦ ¦поверяемого ¦пред- ¦выпуска ¦тродов, мм ¦ (первичная, ¦ ¦термопреоб- ¦ставлен ¦ +-----------------+ периодическая)¦ ¦разователя ¦ ¦ ¦положи- ¦отрица- ¦ ¦ ¦ ¦ ¦ ¦тельного¦тельного¦ ¦ +------------+--------+--------+--------+--------+---------------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ -------------+--------+--------+--------+--------+----------------
Средства поверки:
1. Термопреобразователь платинородий-платиновый эталонный 1-го разряда, тип ___________ N с W = 1,392...
2. Установка для реализации реперных точек:
- точка затвердевания цинка,
- точка затвердевания алюминия,
- точка затвердевания меди.
3. Образец термоэлектродной платины ОТП N __________, W = 1,392...
Результаты поверки
1. Замечания при внешнем осмотре _____________________________ __________________________________________________________________
Таблица 1
ОПРЕДЕЛЕНИЕ ТЭДС ТЕРМОПРЕОБРАЗОВАТЕЛЯ В РЕПЕРНОЙ ТОЧКЕ МЕДИ ДО ОТЖИГА
------------------------------------------------------------------ ¦ Номер ¦ТЭДС поверяемого термопреобразователя до отжига, мВ ¦ ¦ измерения +----------------------------------------------------+ ¦ ¦ 1-я площадка ¦ 2-я площадка ¦ +-----------+-------------------------+--------------------------+ ¦1 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦2 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦3 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦4 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦5 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦Среднее 1 ¦ ¦ ¦ +-----------+-------------------------+--------------------------+ ¦ _ ¦ ¦ Е = ... . ¦ ¦ t до отж ¦ ------------------------------------------------------------------ Е <= (10575 +/- 30) мкВ. t до отж
1 Здесь и далее: среднее арифметическое значение ТЭДС термопреобразователя.
Таблица 2
ОПРЕДЕЛЕНИЕ ТЭДС ТЕРМОПРЕОБРАЗОВАТЕЛЯ В РЕПЕРНОЙ ТОЧКЕ МЕДИ ПОСЛЕ ОТЖИГА ПРИ ПЕРВИЧНОЙ ПОВЕРКЕ И В ЭКСПЛУАТАЦИИ ПРИ ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ
------------------------------------------------------------------ ¦ Номер ¦ТЭДС поверяемого термопреобразователя после отжига, мВ¦ ¦измерения+------------------------------------------------------+ ¦ ¦ 1-я площадка ¦ 2-я площадка ¦ +---------+-------------------------+----------------------------+ ¦1 ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦2 ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦3 ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦4 ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦5 ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦Среднее ¦ ¦ ¦ +---------+-------------------------+----------------------------+ ¦ _ ¦ ¦ Е = ... . ¦ ¦ t после отж ¦ ------------------------------------------------------------------ _ При первичной поверке ДЕЛЬТА Е = Е - нестаб t до отж _ Е . t после отж _ I При периодической поверке ДЕЛЬТА Е = Е - Е , нестаб t до отж св I где Е - ТЭДС термопреобразователя при температуре св 1084,62 °С из свидетельства о предыдущей поверке (... мВ).
Таблица 3
ПРОВЕРКА НЕОДНОРОДНОСТИ ТЕРМОПРЕОБРАЗОВАТЕЛЯ ПОСЛЕ ОТЖИГА ПРИ ПЕРВИЧНОЙ ПОВЕРКЕ И В ЭКСПЛУАТАЦИИ ПРИ ПЕРИОДИЧЕСКОЙ ПОВЕРКЕ
------------------------------------------------------------------ ¦Номер ¦Температура, °С/ТЭДС¦ ТЭДС пары ¦Глубина ¦ ¦изме- ¦термопреобразователя¦ термоэлектродов, мкВ ¦погружения ¦ ¦рения ¦ +-----------------------+термопреоб- ¦ ¦ ¦ ¦ N ... ¦разователя, ¦ ¦ ¦ +-----------------------+мм ¦ ¦ ¦ ¦ДЕЛЬТА е ¦ДЕЛЬТА е ¦ ¦ ¦ ¦ ¦ пр ¦ пл ¦ ¦ +------+--------------------+-----------+-----------+------------+ ¦1 ¦ ¦ ¦ ¦300 ¦ +------+--------------------+-----------+-----------+ ¦ ¦2 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦3 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦4 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦ ________ ________ ¦ ¦ ¦ ¦ ¦ ДЕЛЬТА е ; ДЕЛЬТА е ¦ ¦ ¦ ¦ ¦ пр пл ¦ ¦ ¦ ¦ +---------------------------+-----------+-----------+ ¦ ¦ ________ ¦ ¦ ¦ ¦ДЕЛЬТА Е = ДЕЛЬТА е - ¦ ¦ ¦ ¦ 300 пр ¦ ¦ ¦ ¦ ________ ¦ ¦ ¦ ¦ ДЕЛЬТА е ¦ ¦ ¦ ¦ пл ¦ ¦ ¦ +---------------------------+-----------------------+------------+ ¦1 ¦ ¦ ¦ ¦250 ¦ +------+--------------------+-----------+-----------+ ¦ ¦2 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦3 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦4 ¦ ¦ ¦ ¦ ¦ +------+--------------------+-----------+-----------+ ¦ ¦ ________ ________ ¦ ¦ ¦ ¦ ¦ ДЕЛЬТА е ; ДЕЛЬТА е ¦ ¦ ¦ ¦ ¦ пр пл ¦ ¦ ¦ ¦ +---------------------------+-----------+-----------+------------+ ¦ ________ ¦ ¦ ¦ ¦ДЕЛЬТА Е = ДЕЛЬТА е - ¦ ¦ ¦ ¦ 250 пр ¦ ¦ ¦ ¦ ________ ¦ ¦ ¦ ¦ ДЕЛЬТА е ¦ ¦ ¦ ¦ пл ¦ ¦ ¦ +---------------------------+-----------------------+------------+ ¦ Е = ДЕЛЬТА Е - ¦ ¦ ¦ ¦ неод 300 ¦ ¦ ¦ ¦ ДЕЛЬТА Е ¦ ¦ ¦ ¦ 250 ¦ ¦ ¦ ----------------------------+-----------------------+-------------
Таблица 4
ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЯ ЧИСТОТЫ W ПЛАТИНОВОГО пов ТЕРМОЭЛЕКТРОДА ТЕРМОПРЕОБРАЗОВАТЕЛЯ ------------------------------------------------------------------ ¦Номер ¦ Температура, °С/ТЭДС ¦Значение ДЕЛЬТА е для ¦ ¦измере-¦ термопреобразователя, мВ ¦поверяемого термопре- ¦ ¦ния ¦ ¦образователя, мкВ ¦ ¦ ¦ +------------------------+ ¦ ¦ ¦ N ... ¦ +-------+-------------------------------+------------------------+ ¦1 ¦ ¦ ¦ +-------+-------------------------------+------------------------+ ¦2 ¦ ¦ ¦ +-------+-------------------------------+------------------------+ ¦3 ¦ ¦ ¦ +-------+-------------------------------+------------------------+ ¦4 ¦ ¦ ¦ +-------+-------------------------------+------------------------+ ¦Среднее ¦ ¦ +---------------------------------------+------------------------+ ¦ -4 ¦ ¦ W = W - 0,4 х 10 ДЕЛЬТА е ¦ ¦ пов ОТП ¦ ------------------------------------------------------------------
Таблица 5
ГРАДУИРОВКА ТЕРМОПРЕОБРАЗОВАТЕЛЯ В РЕПЕРНОЙ ТОЧКЕ АЛЮМИНИЯ
------------------------------------------------------------------ ¦ Номер ¦ ТЭДС поверяемого термопреобразователя, мВ ¦ ¦измерения +-----------------------------------------------------+ ¦ ¦ 1-я площадка ¦ 2-я площадка ¦ +----------+-------------------------+---------------------------+ ¦1 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦2 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦3 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦4 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦5 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦Среднее ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦ _ ¦ ¦ Е = Е ¦ ¦ t Аl св ¦ +----------------------------------------------------------------+ ¦ Примечание. Е - ТЭДС термопреобразователя при¦ ¦ Аl св ¦ ¦температуре 660,323 °С из свидетельства о предыдущей поверке. ¦ ------------------------------------------------------------------
Таблица 6
ГРАДУИРОВКА ТЕРМОПРЕОБРАЗОВАТЕЛЯ В РЕПЕРНОЙ ТОЧКЕ ЦИНКА
------------------------------------------------------------------ ¦ Номер ¦ ТЭДС поверяемого термопреобразователя, мВ ¦ ¦измерения +-----------------------------------------------------+ ¦ ¦ 1-я площадка ¦ 2-я площадка ¦ +----------+-------------------------+---------------------------+ ¦1 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦2 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦3 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦4 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦5 ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦Среднее ¦ ¦ ¦ +----------+-------------------------+---------------------------+ ¦ _ ¦ ¦ Е = Е ¦ ¦ t Zn св ¦ +----------------------------------------------------------------+ ¦ Примечание. Е - ТЭДС термопреобразователя при¦ ¦ Zn св ¦ ¦температуре 419,527 °С из свидетельства о предыдущей поверке. ¦ ------------------------------------------------------------------ ЗАКЛЮЧЕНИЕ Термопреобразователь типа ___________ N ________ годен (не годен), соответствует __________________________________ разряду, выписано свидетельство N _________________________________________________. Дата _________ Поверил _________________ _____________________ (подпись) (инициалы, фамилия)
Источник - Приказ Ростехрегулирования от 15.02.2005 № 21-ст
