Проект частотно-территориального плана РЭС (сети) (исходные данные для подготовки заключения экспертизы возможности использования заявленных РЭС сухопутной подвижной радиослужбы и их электромагнитной совместимости с действующими и планируемыми для использования радиоэлектронными средствами)

Приложение N 2-5 к Приложению N 2

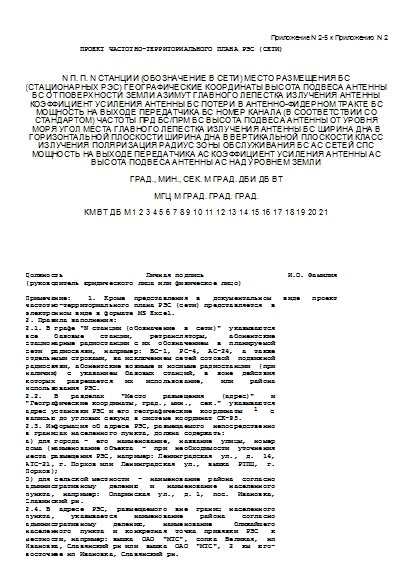

             ПРОЕКТ ЧАСТОТНО-ТЕРРИТОРИАЛЬНОГО ПЛАНА РЭС (СЕТИ)

N п. п. N станции (обозначение в сети) Место размещения БС (стационарных РЭС) Географические координаты Высота подвеса антенны БС от поверхности Земли Азимут главного лепестка излучения антенны Коэффициент усиления антенны БС Потери в антенно-фидерном тракте БС Мощность на выходе передатчика БС Номер канала (в соответствии со стандартом) Частоты ПРД БС/ПРМ БС Высота подвеса антенны от уровня моря Угол места главного лепестка излучения антенны БС Ширина ДНА в горизонтальной плоскости Ширина ДНА в вертикальной плоскости Класс излучения Поляризация Радиус зоны обслуживания БС АС сетей СПС мощность на выходе передатчика АС коэффициент усиления антенны АС высота подвеса антенны АС над уровнем Земли

град., мин., сек. м град. дБи дБ Вт

МГц м град. град. град.

км Вт дБ м 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Должность                    Личная подпись                    И.О. Фамилия
(руководитель юридического лица или физическое лицо)

Примечание:    1.  Кроме  представления  в   документальном   виде   проект
частотно-территориального плана РЭС (сети) представляется  в
электронном виде в формате MS Exсel.
2. Правила заполнения:
2.1. В графе "N станции (обозначение  в  сети)"  указываются
все    базовые    станции,    ретрансляторы,     абонентские
стационарные радиостанции с их  обозначением  в  планируемой
сети  радиосвязи,  например:  БС-1,  РС-4,  АС-24,  а  также
отдельными строками, за исключением сетей сотовой  подвижной
радиосвязи, абонентские возимые и носимые радиостанции  (при
наличии)  с  указанием  базовых  станций,  в  зоне  действия
которых   разрешается   их   использование,    или    района
использования РЭС.
2.2.   В   разделах    "Место    размещения    (адрес)"    и
"Географические координаты, град., мин.,  сек."  указываются
адрес установки РЭС и его географические  координаты   1   с
записью до угловых секунд в системе координат СК-95.
2.3. Информация об адресе РЭС, размещаемого  непосредственно
в границах населенного пункта, должна содержать:
а) для города -  его  наименование,  название  улицы,  номер
дома (наименование объекта  -  при  необходимости  уточнения
места размещения РЭС, например: Ленинградская  ул.,  д.  14,
АТС-21, г. Порхов или  Ленинградская  ул.,  вышка  РТПЦ,  г.
Порхов);
б) для сельской местности  -  наименование  района  согласно
административному   делению   и   наименование   населенного
пункта,  например:  Опаринская  ул.,  д. 1,  пос.  Ивановка,
Славинский рн.
2.4. В  адресе  РЭС,  размещаемого  вне  границ  населенного
пункта,    указывается    наименование    района    согласно
административному    делению,    наименование     ближайшего
населенного  пункта  и  конкретная  точка  привязки  РЭС   к
местности, например: вышка  ОАО  "МТС",  сопка  Великая,  нп
Ивановка, Славянский рн или  вышка  ОАО  "МТС",  2  км  юго-
восточнее нп Ивановка, Славянский рн.

Источник - Решение ГКРЧ при Минкомсвязи России от 20.12.2011 № 11-13-02 (с изменениями и дополнениями на 2014 год)
