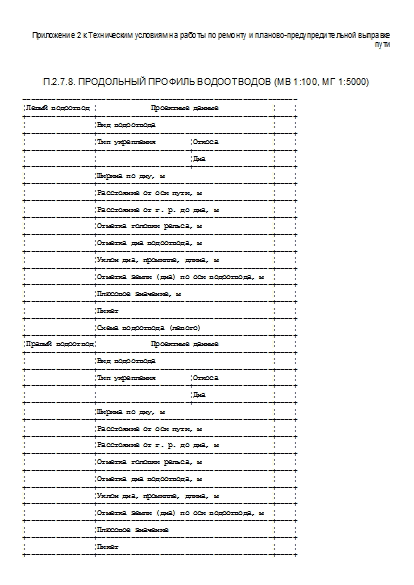

Продольный профиль водоотводов для составления проектов по ремонту пути на железной дороге

Приложение 2 к Техническим условиям на работы по ремонту и планово-предупредительной выправке пути

П.2.7.8. Продольный профиль водоотводов (Мв 1:100, Мг 1:5000)

------------------------------------------------------------------
¦Левый водоотвод ¦             Проектные данные             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Вид водоотвода                            ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Тип укрепления        ¦Откоса             ¦    ¦
+----------------+----------------------+-------------------+----+
¦                ¦                      ¦Дна                ¦    ¦
+----------------+----------------------+-------------------+----+
¦                ¦Ширина по дну, м                          ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Расстояние от оси пути, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Расстояние от г. р. до дна, м             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка головки рельса, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка дна водоотвода, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Уклон дна, промилле, длина, м             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка земли (дна) по оси водоотвода, м  ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Плюсовое значение, м                      ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Пикет                                     ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Схема водоотвода (левого)                 ¦    ¦
+----------------+------------------------------------------+----+
¦Правый водоотвод¦             Проектные данные             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Вид водоотвода                            ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Тип укрепления        ¦Откоса             ¦    ¦
+----------------+----------------------+-------------------+----+
¦                ¦                      ¦Дна                ¦    ¦
+----------------+----------------------+-------------------+----+
¦                ¦Ширина по дну, м                          ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Расстояние от оси пути, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Расстояние от г. р. до дна, м             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка головки рельса, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка дна водоотвода, м                 ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Уклон дна, промилле, длина, м             ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Отметка земли (дна) по оси водоотвода, м  ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Плюсовое значение                         ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Пикет                                     ¦    ¦
+----------------+------------------------------------------+----+
¦                ¦Схема водоотвода (правого)                ¦    ¦
-----------------+------------------------------------------+-----

Источник - Технические условия МПС России от 30.09.2003 № ЦПТ-53
