Примерный перечень эксплуатационной документации тепловых энергоустановок

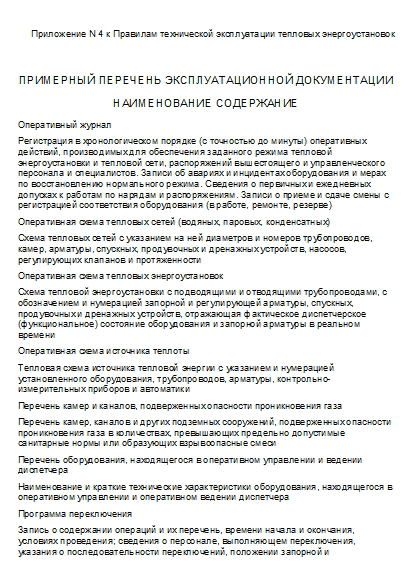

Приложение N 4 к Правилам технической эксплуатации тепловых энергоустановок

ПРИМЕРНЫЙ ПЕРЕЧЕНЬ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ

Наименование Содержание

Оперативный журнал

Регистрация в хронологическом порядке (с точностью до минуты) оперативных действий, производимых для обеспечения заданного режима тепловой энергоустановки и тепловой сети, распоряжений вышестоящего и управленческого персонала и специалистов. Записи об авариях и инцидентах оборудования и мерах по восстановлению нормального режима. Сведения о первичных и ежедневных допусках к работам по нарядам и распоряжениям. Записи о приеме и сдаче смены с регистрацией соответствия оборудования (в работе, ремонте, резерве)

Оперативная схема тепловых сетей (водяных, паровых, конденсатных)

Схема тепловых сетей с указанием на ней диаметров и номеров трубопроводов, камер, арматуры, спускных, продувочных и дренажных устройств, насосов, регулирующих клапанов и протяженности

Оперативная схема тепловых энергоустановок

Схема тепловой энергоустановки с подводящими и отводящими трубопроводами, с обозначением и нумерацией запорной и регулирующей арматуры, спускных, продувочных и дренажных устройств, отражающая фактическое диспетчерское (функциональное) состояние оборудования и запорной арматуры в реальном времени

Оперативная схема источника теплоты

Тепловая схема источника тепловой энергии с указанием и нумерацией установленного оборудования, трубопроводов, арматуры, контрольно-измерительных приборов и автоматики

Перечень камер и каналов, подверженных опасности проникновения газа

Перечень камер, каналов и других подземных сооружений, подверженных опасности проникновения газа в количествах, превышающих предельно допустимые санитарные нормы или образующих взрывоопасные смеси

Перечень оборудования, находящегося в оперативном управлении и ведении диспетчера

Наименование и краткие технические характеристики оборудования, находящегося в оперативном управлении и оперативном ведении диспетчера

Программа переключения

Запись о содержании операций и их перечень, времени начала и окончания, условиях проведения; сведения о персонале, выполняющем переключения, указания о последовательности переключений, положении запорной и регулирующей арматуры после их окончания; должность работника, контролирующего ход переключений и несущего за них ответственность

Схемы тепловых камер (насосных станций, тепловых пунктов)

Схема тепловой камеры (насосной станции, теплового пункта) с установленным в ней оборудованием, трубопроводами, арматурой и контрольно-измерительными приборами

Журнал обходов тепловых сетей

Запись заданий обходчиком тепловых сетей и результатов обхода

Журнал распоряжений

Запись распоряжений руководства организации, руководящего персонала энергослужбы

Журнал учета работ по нарядам и распоряжениям

В соответствии с правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций, тепловых сетей и теплопотребляющих установок

Журнал заявок на вывод оборудования из работы

Регистрация заявок на вывод оборудования из работы от цехов (участков) с указанием наименования оборудования, причины и времени вывода его из работы (подачи заявки), а также объема теплопотребления отключаемого оборудования

Журнал дефектов и неполадок с оборудованием

Запись о неисправностях тепловых энергоустановок и тепловых сетей. Указываются дата записи, характер неисправности и ее принадлежность. Запись ответственного за исправное состояние и безопасную эксплуатацию тепловых энергоустановок об ознакомлении и устранении дефектов

Температурный график центрального регулирования системы теплоснабжения

График зависимости температур сетевой воды в подающих и обратных трубопроводах тепловой сети от температуры наружного воздуха

Пьезометрические графики

Давление в подающем и обратном трубопроводах по длине тепловой сети в зависимости от рельефа местности, для зимнего, летнего и аварийных режимов

Режимная карта

Документ, содержащий перечень оптимальных значений параметров для достижения надежной и экономичной эксплуатации тепловых энергоустановок, составленный по результатам режимно-наладочных испытаний

График ограничений и отключений

Документ, содержащий очередность ограничений и отключений потребителей при недостатке тепловой мощности или топлива, а также в случае аварии в энергоснабжающей организации

Журнал учета проведения противоаварийных и противопожарных тренировок

Журнал с указанием даты проведения тренировок, фамилий участников и должности, темы и места проведения, оценки и замечаний, подписей участников, подписи руководителя тренировки

Журнал учета состояния контрольно-измерительных приборов и автоматики

Записи о проводимых ремонтах, проверках работоспособности и поверках контрольно-измерительных приборов и автоматики

Журнал учета качества питательной, подпиточной, сетевой воды, пара и конденсата

Запись о качестве воды, пара и конденсата на основании химического контроля

Ведомости учета суточного отпуска тепловой энергии и теплоносителя на источнике теплоты

Запись о ежесуточных температуре, давлении, количестве отпущенного и возвращенного теплоносителя, расходе подпиточной воды, температуре холодной воды, количестве выработанной, потребленной на собственные нужды и отпущенной тепловой энергии по показаниям приборов учета тепловой энергии и теплоносителя

Журнал учета тепловой энергии и теплоносителя в водяных (паровых) системах теплопотребления

Запись о ежесуточных расходах теплоносителя по подающему, обратному, подпиточному трубопроводах (паропроводу, конденсатопроводу), трубопроводу системы горячего водоснабжения, величине тепловой энергии и времени работы приборов учета тепловой энергии

Источник - Приказ Минэнерго России от 24.03.2003 № 115
