Пример технического задания на проведение геодезического мониторинга высотного здания в период строительства

Приложение 2 к МДС 13-22.2009

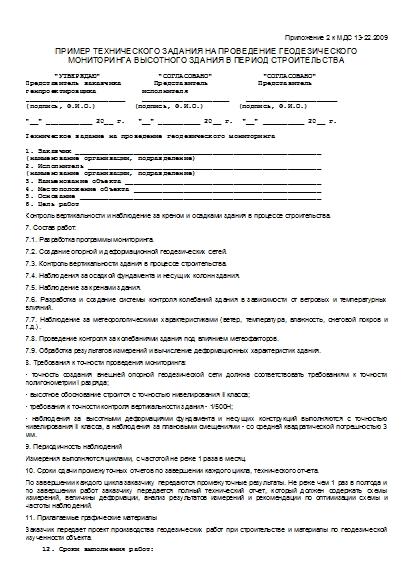

ПРИМЕР ТЕХНИЧЕСКОГО ЗАДАНИЯ НА ПРОВЕДЕНИЕ ГЕОДЕЗИЧЕСКОГО МОНИТОРИНГА ВЫСОТНОГО ЗДАНИЯ В ПЕРИОД СТРОИТЕЛЬСТВА

       "УТВЕРЖДАЮ"              "СОГЛАСОВАНО"            "СОГЛАСОВАНО"
Представитель заказчика        Представитель            Представитель
генпроектировщика           исполнителя
________________________    _____________________    ______________________
(подпись, Ф.И.О.)         (подпись, Ф.И.О.)        (подпись, Ф.И.О.)

"__" ___________ 20__ г.   "__" __________ 20__ г.  "__" __________ 20__ г.

Техническое задание на проведение геодезического мониторинга

1. Заказчик ___________________________________________________________
(наименование организации, подразделение)
2. Исполнитель ________________________________________________________
(наименование организации, подразделение)
3. Наименование объекта _______________________________________________
4. Местоположение объекта _____________________________________________
5. Основание __________________________________________________________
6. Цель работ

Контроль вертикальности и наблюдение за креном и осадками здания в процессе строительства.

7. Состав работ:

7.1. Разработка программы мониторинга.

7.2. Создание опорной и деформационной геодезических сетей.

7.3. Контроль вертикальности здания в процессе строительства.

7.4. Наблюдения за осадкой фундамента и несущих колонн здания.

7.5. Наблюдение за кренами здания.

7.6. Разработка и создание системы контроля колебаний здания в зависимости от ветровых и температурных влияний.

7.7. Наблюдение за метеорологическими характеристиками (ветер, температура, влажность, снеговой покров и т.д.).

7.8. Проведение контроля за колебаниями здания под влиянием метеофакторов.

7.9. Обработка результатов измерений и вычисление деформационных характеристик здания.

8. Требования к точности проведения мониторинга:

- точность создания внешней опорной геодезической сети должна соответствовать требованиям к точности полигонометрии I разряда;

- высотное обоснование строится с точностью нивелирования II класса;

- требования к точности контроля вертикальности здания - 1/500H;

- наблюдения за высотными деформациями фундамента и несущих конструкций выполняются с точностью нивелирования II класса, а наблюдения за плановыми смещениями - со средней квадратической погрешностью 3 мм.

9. Периодичность наблюдений

Измерения выполняются циклами, с частотой не реже 1 раза в месяц.

10. Сроки сдачи промежуточных отчетов по завершении каждого цикла, технического отчета.

По завершении каждого цикла заказчику передаются промежуточные результаты. Не реже чем 1 раз в полгода и по завершении работ заказчику передается полный технический отчет, который должен содержать схемы измерений, величины деформации, анализ результатов измерений и рекомендации по оптимизации схемы и частоты наблюдений.

11. Прилагаемые графические материалы

Заказчик передает проект производства геодезических работ при строительстве и материалы по геодезической изученности объекта.

    12. Сроки выполнения работ:
Начало мониторинга _______________________________
Продолжительность мониторинга ____________________
Настоящее ТЗ может дополняться и изменяться по согласованию сторон.

В разработке ТЗ принимали участие:

Представитель заказчика: ______________________________________________
(должность, подпись, Ф.И.О.)
Представитель исполнителя: ____________________________________________
(должность, подпись, Ф.И.О.)

Источник - Методика Департамента градостроительства г. Москвы от 01.01.2010 № 13-22.2009
