Пример протокола межведомственных приемочных испытаний опытных образцов огнетушителей (рекомендуемая форма)
Приложение 8 (рекомендуемое) к НПБ 155-2002

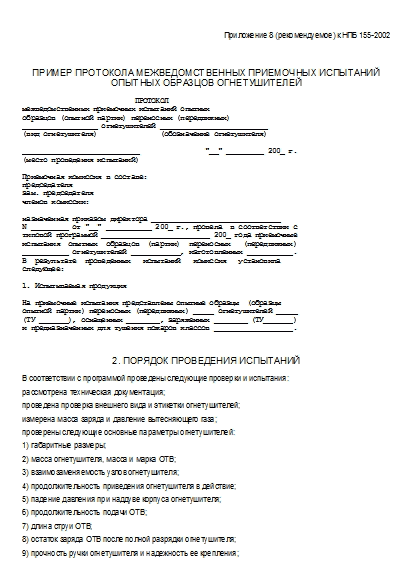

ПРИМЕР ПРОТОКОЛА МЕЖВЕДОМСТВЕННЫХ ПРИЕМОЧНЫХ ИСПЫТАНИЙ ОПЫТНЫХ ОБРАЗЦОВ ОГНЕТУШИТЕЛЕЙ
ПРОТОКОЛ межведомственных приемочных испытаний опытных образцов (опытной партии) переносных (передвижных) __________________ огнетушителей __________________________ (вид огнетушителя) (обозначение огнетушителя) ____________________________ "__" _________ 200_ г. (место проведения испытаний) Приемочная комиссия в составе: председателя зам. председателя членов комиссии: назначенная приказом директора _______________________________ N _________ от "__" ___________ 200_ г., провела в соответствии с типовой программой __________________________ 200_ года приемочные испытания опытных образцов (партии) переносных (передвижных) ___________ огнетушителей ____________, изготовленных ___________. В результате проведенных испытаний комиссия установила следующее: 1. Испытываемая продукция На приемочные испытания представлены опытные образцы (образцы опытной партии) переносных (передвижных) _____ огнетушителей _____ (ТУ _______), оснащенных ________, заряженных ________ (ТУ_______) и предназначенных для тушения пожаров классов ___________________.
2. Порядок проведения испытаний
В соответствии с программой проведены следующие проверки и испытания:
рассмотрена техническая документация;
проведена проверка внешнего вида и этикетки огнетушителей;
измерена масса заряда и давление вытесняющего газа;
проверены следующие основные параметры огнетушителей:
1) габаритные размеры;
2) масса огнетушителя, масса и марка ОТВ;
3) взаимозаменяемость узлов огнетушителя;
4) продолжительность приведения огнетушителя в действие;
5) падение давления при наддуве корпуса огнетушителя;
6) продолжительность подачи ОТВ;
7) длина струи ОТВ;
8) остаток заряда ОТВ после полной разрядки огнетушителя;
9) прочность ручки огнетушителя и надежность ее крепления;
10) усилия приведения огнетушителя в действие;
11) прочность основных узлов огнетушителя;
12) огнетушащая способность огнетушителя на очагах пожаров классов А и/или В.
3. Рассмотрение технической документации
3.1. На рассмотрение приемочной комиссии, в соответствии с требованиями ГОСТ Р 15.201-2000, были представлены следующие документы: приказ о назначении межведомственной приемочной комиссии; программа приемочных испытаний, согласованная с ГУГПС и ВНИИПО МЧС России; ТУ _______________ на переносной (передвижной) _______________ огнетушитель _____________; технические условия на заряд огнетушителя ___________________; проект руководства по эксплуатации, совмещенного с паспортом, на переносной (передвижной) ____________ огнетушитель ___________; каталог деталей и сборочных единиц огнетушителя; ведомость покупных изделий; руководство по техническому обслуживанию и перезарядке огнетушителя; комплект конструкторской документации на переносной __________ огнетушитель _____________; акт о выпуске опытной партии огнетушителей; протоколы предварительных заводских испытаний огнетушителей __________________________; протоколы испытаний огнетушителя на устойчивость к температурным воздействиям и на устойчивость к вибрации; технологический регламент на производство огнетушителей __________________________; ведомость покупных изделий. 3.2. Рассмотрев вышеперечисленную документацию, комиссия отмечает, что она составлена в соответствии с действующими нормативными документами или не соответствует (указать, в чем заключается это несоответствие). 3.3. Замечаний по объему, содержанию и оформлению представленных документов комиссия не имеет (или указать, какие конкретные замечания имеются у членов комиссии). 4. Описание испытаний и полученные результаты 4.1. Проверка внешнего вида, комплектности и маркировки образцов переносного (передвижного) огнетушителя _________________ Внешним осмотром отобранных образцов переносного (передвижного) ____________ огнетушителя _____________ установлено удовлетворительное качество нанесения основных надписей на корпусе огнетушителя, надлежащее качество лакокрасочных и защитных покрытий. Содержание надписей в полной мере соответствует требованиям ГОСТ Р 51057-2001 (или ГОСТ Р 51017-97). По комплектности огнетушители соответствуют требованиям рабочих чертежей и технических условий. 4.2. Проверка взаимозаменяемости узлов огнетушителя В результате проверки установлено, что переносные (передвижные) _________________ огнетушители __________________ по взаимозаменяемости основных узлов соответствуют требованиям рабочих чертежей и технических условий. 4.3. Результаты проверки основных рабочих параметров переносных (передвижных) _____________ огнетушителей _____________ приведены в таблице. Температура воздуха составила ___ °С, скорость ветра ____ м/с. ------------------------------------------------------------------ ¦ Наименование показателей ¦ Значения ¦Приме- ¦ ¦ ¦ показателей ¦чание ¦ ¦ +------------------+ ¦ ¦ ¦по ¦полученные в ¦ ¦ ¦ ¦ТУ ¦ходе проведе- ¦ ¦ ¦ ¦ ¦ния испытаний ¦ ¦ ¦ ¦ +--------------+ ¦ ¦ ¦ ¦N 1 ¦N 2 ¦N 3 ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Работоспособность огнетушителей: ¦ ¦ ¦ ¦ ¦ ¦ ¦при минимальной температуре ¦ ¦ ¦ ¦ ¦ ¦ ¦при максимальной температуре ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Марка применяемого ОТВ ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Масса применяемого ОТВ, кг ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Вместимость корпуса, куб. дм ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Усилия приведения огнетушителя в ¦ ¦ ¦ ¦ ¦ ¦ ¦действие, Н: ¦ ¦ ¦ ¦ ¦ ¦ ¦снятие фиксатора блокировочного ¦ ¦ ¦ ¦ ¦ ¦ ¦устройства кистью руки ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Энергия приведения огнетушителя в ¦ ¦ ¦ ¦ ¦ ¦ ¦действие, Дж ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Продолжительность приведения огне- ¦ ¦ ¦ ¦ ¦ ¦ ¦тушителя в действие, с ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Рабочее давление в корпусе огне- ¦ ¦ ¦ ¦ ¦ ¦ ¦тушителя, МПа ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Падение давления при наддуве корпуса¦ ¦ ¦ ¦ ¦ ¦ ¦огнетушителя, % ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Продолжительность подачи ОТВ, с ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Возможность прерывистой подачи ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Длина струи ОТВ, м ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Масса остатка ОТВ в огнетушителе ¦ ¦ ¦ ¦ ¦ ¦ ¦после его полного срабатывания, ¦ ¦ ¦ ¦ ¦ ¦ ¦кг (%) ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Прочность головки огнетушителя при ¦ ¦ ¦ ¦ ¦Для пе- ¦ ¦воздействии ударной нагрузки (высота¦ ¦ ¦ ¦ ¦реносных¦ ¦падения груза массой 4 кг - мм) ¦ ¦ ¦ ¦ ¦огнету- ¦ ¦ ¦ ¦ ¦ ¦ ¦шителей ¦ +------------------------------------+---+----+----+----+--------+ ¦Огнетушащая способность: ¦ ¦ ¦ ¦ ¦ ¦ ¦по классу А ¦ ¦ ¦ ¦ ¦ ¦ ¦по классу В ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Пробное давление при гидростатичес- ¦ ¦ ¦ ¦ ¦ ¦ ¦ком испытании корпуса огнетушителя, ¦ ¦ ¦ ¦ ¦ ¦ ¦Па: ¦ ¦ ¦ ¦ ¦ ¦ ¦на прочность ¦ ¦ ¦ ¦ ¦ ¦ ¦на разрыв ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Пробное давление при гидростатичес- ¦ ¦ ¦ ¦ ¦ ¦ ¦ком испытании огнетушителя в сборе, ¦ ¦ ¦ ¦ ¦ ¦ ¦МПа ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Прочность узлов огнетушителя при ¦ ¦ ¦ ¦ ¦ ¦ ¦воздействии ударной и статической ¦ ¦ ¦ ¦ ¦ ¦ ¦нагрузки ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Герметичность ЗПУ и гибкого шланга ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Параметры манометра или индикатора ¦ ¦ ¦ ¦ ¦ ¦ ¦давления ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Состояние лакокрасочных и защитных ¦ ¦ ¦ ¦ ¦ ¦ ¦покрытий ¦ ¦ ¦ ¦ ¦ ¦ +------------------------------------+---+----+----+----+--------+ ¦Безотказность срабатывания ¦ ¦ ¦ ¦ ¦ ¦ ¦огнетушителя ¦ ¦ ¦ ¦ ¦ ¦ -------------------------------------+---+----+----+----+---------
5. Выводы и предложения
5.1. Опытные образцы (опытная партия) переносных (передвижных) _________ огнетушителей ________________ испытания выдержала (не выдержала).
5.2. На основе анализа конструкторской, технической документации и результатов проведенных испытаний комиссия отмечает:
Председатель комиссии
Члены комиссии:
Источник - Приказ МВД России от 28.12.2001 № 88
