Пример программы организации и проведения противоаварийной тренировки на тему: Повреждение линейного разъединителя на I секции ЗРУ-10 кВ п/ст. "Новая" (рекомендуемая форма)
Приложение 4 к Методическим рекомендациям по подготовке и проведению противоаварийных тренировок персонала энергетических организаций жилищно-коммунального хозяйства (рекомендуемое)
Утверждаю _____________ _________________ (предприятие) (дата, должность)
ПРИМЕР программы организации и проведения противоаварийной тренировки на тему: Повреждение линейного разъединителя на I секции ЗРУ-10 кВ п/ст. "Новая"
1. Дата, время и место проведения: 18.03.2004, 10-30, п/ст. "Новая", ЗРУ-10 кВ ввод Т-1.
2. Условное время возникновения аварии: 10-30.
3. Метод проведения тренировки: по схеме с условными действиями и на оборудовании.
4. Руководитель тренировки: Воронков В.С., начальник ОДС.
5. Участники тренировки и посредники.
------------------------------------------------------------------ ¦ Рабочее место ¦ Ф.И.О. участника ¦Ф.И.О. посредника¦ +-------------------------+--------------------+-----------------+ ¦Начальник сетевого района¦Орлов В.И. ¦Кутов В.А. ¦ ¦Диспетчер ¦Кудра Е.В. ¦Лебедев С.С. ¦ ¦Мастер ¦Ушаков С.П. ¦Спиридонов В.С. ¦ ¦Мастер ¦Степанов В.И. ¦ ¦ ¦Электромонтер ¦Филимонов А.И. ¦ ¦ ¦Электромонтер ¦Ремизов Е.П. ¦ ¦ ¦Электромонтер-водитель ¦Митяков В.С. ¦ ¦ ¦Электромонтер-водитель ¦Бекетов В.А. ¦ ¦ ¦Инженер передвижной ¦Юсков А.М. ¦ ¦ ¦лаборатории (ЭТЛ) ¦ ¦ ¦ --------------------------+--------------------+------------------
6. Порядок пользования связью: устно, по каналам городской телефонной сети, по мобильному телефону, по рации с сигналом (позывным) в начале разговора "тренировка".
7. Расстановка посредников, проверка готовности транспортных средств, ремонтного и испытательного оборудования, приборов, защитных средств и персонала - выполняются до начала тренировки; начало тренировки объявляется по радио, вводные даются устно или с помощью тренировочных плакатов (перечень тренировочных плакатов представлен ниже).
8. Цель (задачи) тренировки: отработка действий оперативного, оперативно-ремонтного персонала при ликвидации аварийной ситуации.
9. Режим работы оборудования до возникновения аварии: по нормальной схеме электроснабжения.
10. Причины возникновения аварии, ее развитие и последствия: в 10 ч. 30 мин. пропало напряжение на I секции ЗРУ-10 кВ п/ст. "Новая". Причиной возникновения аварии послужило нарушение изоляции на линейном разъединителе ввода Т-1 вследствие повышенной сырости в ЗРУ, связанной с плохой вентиляцией помещения.
В виду перекрытия линейного разъединителя ввода Т-1 сработала дифференциальная защита Т-1. Так как АВР-10 кВ на п/ст. "Новая" был выведен из работы, без напряжения осталась I секция ЗРУ-10 кВ.
11. Вводные участникам тренировки:
------------------------------------------------------------------ ¦ Время подачи ¦ Рабочее место ¦ Вводная ¦ ¦ вводной ¦ ¦ (устно или в виде плаката) ¦ +---------------+---------------+--------------------------------+ ¦10 ч 30 мин. ¦Диспетчер ОДС ¦Пропало напряжение на I секции ¦ ¦ ¦ ¦ЗРУ-10п/ст. "Новая" ¦ ¦10 ч 45 мин. ¦Начальник сете-¦Перекрытие линейного разъедини- ¦ ¦ ¦вого района ¦теля ввода, Т-1 п/ст. "Новая". ¦ ¦ ¦ ¦Назовите возможные причины ¦ ¦ ¦ ¦аварии ¦ ¦10 ч 55 мин. ¦Мастер ¦Назовите возможные последствия ¦ ¦ ¦ ¦аварии, связанные с выходом из ¦ ¦ ¦ ¦строя соседнего с очагом обору- ¦ ¦ ¦ ¦дования ¦ ¦11 ч 00 мин. ¦Диспетчер ОДС ¦Аварийный участок отключен ¦ ¦11 ч 10 мин. ¦Начальник сете-¦Подготовлен наряд-допуск на ¦ ¦ ¦вого района ¦производство работ ¦ ¦11 ч 15 мин. ¦Электромонтер ¦Подготовлен бланк-переключений ¦ ¦ ¦ОВБ ¦ ¦ ¦11 ч 20 мин. ¦Начальник сете-¦Подготовлена бригада из ¦ ¦ ¦вого района ¦оперативно-ремонтного персонала ¦ ¦11 ч 25 мин. ¦Диспетчер ОДС ¦Подготовлено рабочее место ¦ ¦15 ч 45 мин. ¦Мастер ¦Работы закончены, заземления, ¦ ¦ ¦Инженер ЭТЛ ¦плакаты сняты, ограждения убраны¦ ¦16 ч 00 мин. ¦Диспетчер ОДС ¦Люди выведены. Наряд закрыт ¦ ¦ ¦ ¦Авария ликвидирована ¦ ¦16 ч 05 мин. ¦Диспетчер ¦Напряжение на I секцию подано ¦ ¦ ¦Начальник сете-¦Конец тренировки ¦ ¦ ¦вого района ¦ ¦ ----------------+---------------+---------------------------------
12. Порядок ликвидации аварии.
Начальником сетевого района подготовлен наряд-допуск на замену вышедшего из строя оборудования с последующим испытанием его повышенным напряжением, а также согласованный наряд на испытание повышенным напряжением вводных кабелей. По прибытии на п/ст. "Новая" персонал готовит рабочее место согласно наряду и "Инструкции по оперативным переключениям п/ст. "Новая". Получает инструктаж на рабочем месте и производится допуск к работе. После чего приступает к работе по ремонту оборудования вводной ячейки 10 кВТ-1. Параллельно с ремонтом первичного оборудования персоналом электротехнической лаборатории проверяется целостность вторичных цепей, находящихся в непосредственной близости от вышедшего из строя оборудования, в том числе и трансформаторов тока. По окончании ремонта линейного разъединителя и испытания повышенным напряжением оборудования водной ячейки 10 кВ осматриваются концевые заделки вводных кабелей и при их удовлетворительном состоянии проводятся испытания повышенным напряжением кабельных линий. Чтобы убедиться, что при работе на близкое КЗ силовой трансформатор не вышел из строя, измеряется сопротивление постоянному току обмоток трансформатора Т-1. По окончании работ персоналом осматривается рабочее место, убираются посторонние предметы, снимаются установленные при выполнении работ переносные заземления, плакаты, ограждения, выводится персонал бригады с места работы и докладывается диспетчеру о готовности к включению Т-1 в работу.
13. Оценка действий участников и тренировки в целом Оценка действий диспетчера ОДС, начальника сетевого района выполняется в соответствии с протоколом.
Оценка действий персонала оперативно-выездной и оперативно-ремонтной бригад и персонала электротехнической лаборатории производится непосредственно посредниками. Основным критерием при оценке тренировки в целом является правильность действий участников, оцениваемых протокольным методом.
Программу тренировки составил ________________________________ (Ф.И.О., должность) Программа согласована ________________________________ (Ф.И.О., должность)
С программой тренировки ознакомились:
------------------------------------------------------------------ ¦ Ф.И.О. ¦ Должность ¦ Дата ¦ Подпись ¦ +---------------+----------------+---------------+---------------+ ----------------+----------------+---------------+----------------
Результаты тренировки:
Оценка диспетчера -
Оценка начальника сетевого района -
Оценка мастера -
Оценка инженера передвижной лаборатории -
Оценка электромонтера -
Оценка электромонтера-водителя -
Оценка тренировки в целом -
Мероприятия по результатам тренировки:
1.
2.
3.
Перечень рекомендуемых тренировочных плакатов:
Плакат 1. Не включать! Работают люди!
Плакат 2. Заземлено
Плакат 3. Работать здесь
Плакат 4. Стой! Напряжение!
Плакат 5. Испытание опасно для жизни
КАРТА ДЕЯТЕЛЬНОСТИ МАСТЕРА СЕТЕВОГО РАЙОНА
-------------------------------------------------------------------------------- ¦ Задание ¦ Эталонное решение ¦Кон- ¦Заме- ¦Грубые¦ ¦ ¦ и предполагаемые ответы ¦троль- ¦чания ¦ошибки¦ ¦ ¦ тренирующегося ¦ное вре-¦посред-¦трени-¦ ¦ ¦ ¦мя вы- ¦ника ¦рующе-¦ ¦ ¦ ¦полнения¦ ¦гося ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Оцените состояние ¦С помощью указателя напряжения ¦5 мин. ¦ ¦ ¦ ¦оборудования на ¦проверяем наличие напряжения ¦ ¦ ¦ ¦ ¦месте аварии ¦на оборудовании. ¦ ¦ ¦ ¦ ¦ ¦Визуально можно определить ¦ ¦ ¦ ¦ ¦ ¦наличие нагара оплавления на ¦ ¦ ¦ ¦ ¦ ¦оборудовании. ¦ ¦ ¦ ¦ ¦ ¦С помощью мегаомметра определя-¦ ¦ ¦ ¦ ¦ ¦ем состояние изоляции обору- ¦ ¦ ¦ ¦ ¦ ¦дования ¦ ¦ ¦ ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Назовите признаки ¦Образование нагара, оплавления ¦10 мин. ¦ ¦ ¦ ¦аварии электрооборудо-¦на оборудовании ввиду ¦ ¦ ¦ ¦ ¦вания и возможные ¦перекрытия и образования КЗ ¦ ¦ ¦ ¦ ¦причины ¦ ¦ ¦ ¦ ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Назовите возможные ¦Вблизи места КЗ возможны ¦ ¦ ¦ ¦ ¦последствия выхода из ¦выход из строя измерительных ¦ ¦ ¦ ¦ ¦строя другого обору- ¦трансформаторов, вторичных ¦ ¦ ¦ ¦ ¦дования, находящегося ¦цепей, обмоток силового ¦ ¦ ¦ ¦ ¦вблизи очага поврежде-¦трансформатора ¦ ¦ ¦ ¦ ¦ния ¦ ¦ ¦ ¦ ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Назовите технические ¦Отключение поврежденного ¦ ¦ ¦ ¦ ¦мероприятия, обеспечи-¦оборудования, установка ¦ ¦ ¦ ¦ ¦вающие безопасность ¦плаката "Не включать! Работают ¦ ¦ ¦ ¦ ¦работ при производстве¦люди", проверка отсутствия ¦ ¦ ¦ ¦ ¦допуска бригады ¦напряжения, наложение ¦ ¦ ¦ ¦ ¦ ¦заземления, установка плакатов ¦ ¦ ¦ ¦ ¦ ¦"Заземлено", "Стой! напряже- ¦ ¦ ¦ ¦ ¦ ¦ние", "Испытание! Опасно для ¦ ¦ ¦ ¦ ¦ ¦жизни". Установка ограждений ¦ ¦ ¦ ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Подготовьте участок ¦Выполняет организационные ¦ ¦ ¦ ¦ ¦для производства ¦и технические мероприятия, ¦ ¦ ¦ ¦ ¦аварийных работ ¦обеспечивающие безопасность ¦ ¦ ¦ ¦ ¦ ¦работ. ¦ ¦ ¦ ¦ ¦ ¦Производит инструктаж бригады. ¦ ¦ ¦ ¦ ¦ ¦Обеспечивает соответствующую ¦ ¦ ¦ ¦ ¦ ¦освещенность рабочего места ¦ ¦ ¦ ¦ +----------------------+-------------------------------+--------+-------+------+ ¦Назовите перечень ¦Убирает посторонние предметы, ¦ ¦ ¦ ¦ ¦работ, выполняемых ¦снимает установленные заземле- ¦ ¦ ¦ ¦ ¦после ремонта ¦ния, плакаты, ограждения. ¦ ¦ ¦ ¦ ¦оборудования ¦Выводит персонал с места ¦ ¦ ¦ ¦ ¦ ¦работ, закрывает наряд, ¦ ¦ ¦ ¦ ¦ ¦докладывает диспетчеру об ¦ ¦ ¦ ¦ ¦ ¦окончании работ и готовности ¦ ¦ ¦ ¦ ¦ ¦оборудования к включению ¦ ¦ ¦ ¦ -----------------------+-------------------------------+--------+-------+------- Посредник С оценкой действий по тренировке ознакомлен ______________
Источник - Приказ Минпромэнерго РФ от 20.12.2004 № 171

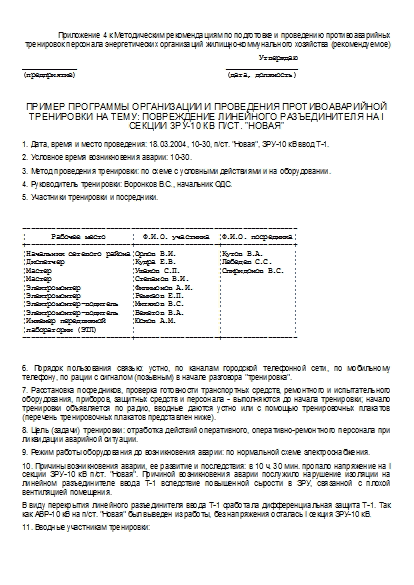

![, заглавная страница](documents/i/68744_.gif)
