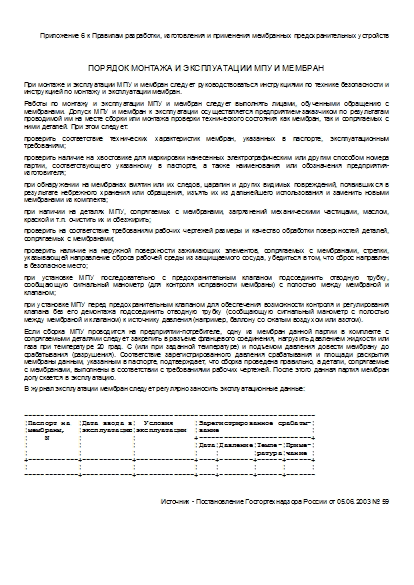

Порядок монтажа и эксплуатации МПУ и мембран

Приложение 6 к Правилам разработки, изготовления и применения мембранных предохранительных устройств

ПОРЯДОК МОНТАЖА И ЭКСПЛУАТАЦИИ МПУ И МЕМБРАН

При монтаже и эксплуатации МПУ и мембран следует руководствоваться инструкциями по технике безопасности и инструкцией по монтажу и эксплуатации мембран.

Работы по монтажу и эксплуатации МПУ и мембран следует выполнять лицами, обученными обращению с мембранами. Допуск МПУ и мембран к эксплуатации осуществляется предприятием-заказчиком по результатам проводимой им на месте сборки или монтажа проверки технического состояния как мембран, так и сопрягаемых с ними деталей. При этом следует:

проверить соответствие технических характеристик мембран, указанных в паспорте, эксплуатационным требованиям;

проверить наличие на хвостовике для маркировки нанесенных электрографическим или другим способом номера партии, соответствующего указанному в паспорте, а также наименования или обозначения предприятия-изготовителя;

при обнаружении на мембранах вмятин или их следов, царапин и других видимых повреждений, появившихся в результате небрежного хранения или обращения, изъять их из дальнейшего использования и заменить новыми мембранами из комплекта;

при наличии на деталях МПУ, сопрягаемых с мембранами, загрязнений механическими частицами, маслом, краской и т.п. очистить их и обезжирить;

проверить на соответствие требованиям рабочих чертежей размеры и качество обработки поверхностей деталей, сопрягаемых с мембранами;

проверить наличие на наружной поверхности зажимающих элементов, сопрягаемых с мембранами, стрелки, указывающей направление сброса рабочей среды из защищаемого сосуда, убедиться в том, что сброс направлен в безопасное место;

при установке МПУ последовательно с предохранительным клапаном подсоединить отводную трубку, сообщающую сигнальный манометр (для контроля исправности мембраны) с полостью между мембраной и клапаном;

при установке МПУ перед предохранительным клапаном для обеспечения возможности контроля и регулирования клапана без его демонтажа подсоединить отводную трубку (сообщающую сигнальный манометр с полостью между мембраной и клапаном) к источнику давления (например, баллону со сжатым воздухом или азотом).

Если сборка МПУ проводится на предприятии-потребителе, одну из мембран данной партии в комплекте с сопрягаемыми деталями следует закрепить в разъеме фланцевого соединения, нагрузить давлением жидкости или газа при температуре 20 град. C (или при заданной температуре) и подъемом давления довести мембрану до срабатывания (разрушения). Соответствие зарегистрированного давления срабатывания и площади раскрытия мембраны данным, указанным в паспорте, подтверждает, что сборка проведена правильно, а детали, сопрягаемые с мембранами, выполнены в соответствии с требованиями рабочих чертежей. После этого данная партия мембран допускается в эксплуатацию.

В журнал эксплуатации мембран следует регулярно заносить эксплуатационные данные:

----------------------------------------------------------------------
¦Паспорт на  ¦Дата ввода в¦  Условия     ¦Зарегистрированное срабаты-¦
¦мембраны,   ¦эксплуатацию¦эксплуатации  ¦вание                      ¦
¦    N       ¦            ¦              +---------------------------+
¦            ¦            ¦              ¦Дата¦Давление¦Темпе-¦Приме-¦
¦            ¦            ¦              ¦    ¦        ¦ратура¦чание ¦
+------------+------------+--------------+----+--------+------+------+
¦            ¦            ¦              ¦    ¦        ¦      ¦      ¦
-------------+------------+--------------+----+--------+------+-------

Источник - Постановление Госгортехнадзора России от 05.06.2003 № 59
