Перечень аэронавигационных данных ориентиров и препятствий (навигационных объектов), определяемых при геодезической съемке на вертодромах и посадочных площадках, расположенных на уровне поверхности земли и над уровнем поверхности земли, оборудованных для захода на посадку по приборам
Приложение N 1 к Методическим рекомендациям (п. 2) по проведению геодезической съемки аэронавигационных ориентиров и препятствий в общеземных системах координат на вертодромах и посадочных площадках Российской Федерации

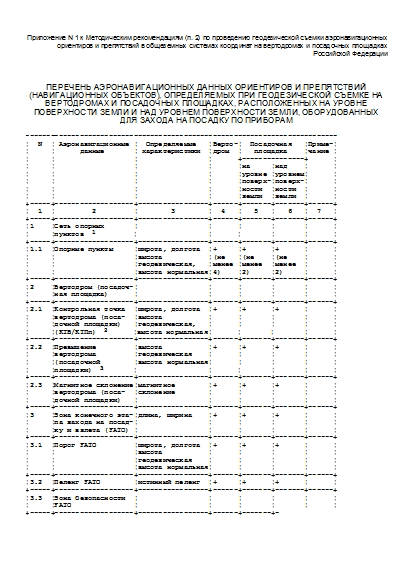

ПЕРЕЧЕНЬ АЭРОНАВИГАЦИОННЫХ ДАННЫХ ОРИЕНТИРОВ И ПРЕПЯТСТВИЙ (НАВИГАЦИОННЫХ ОБЪЕКТОВ), ОПРЕДЕЛЯЕМЫХ ПРИ ГЕОДЕЗИЧЕСКОЙ СЪЕМКЕ НА ВЕРТОДРОМАХ И ПОСАДОЧНЫХ ПЛОЩАДКАХ, РАСПОЛОЖЕННЫХ НА УРОВНЕ ПОВЕРХНОСТИ ЗЕМЛИ И НАД УРОВНЕМ ПОВЕРХНОСТИ ЗЕМЛИ, ОБОРУДОВАННЫХ ДЛЯ ЗАХОДА НА ПОСАДКУ ПО ПРИБОРАМ
--------------------------------------------------------------------------- ¦ N ¦ Аэронавигационные ¦ Определяемые ¦Верто-¦ Посадочная ¦Приме-¦ ¦ ¦ данные ¦ характеристики ¦дром ¦ площадка ¦чание ¦ ¦ ¦ ¦ ¦ +---------------+ ¦ ¦ ¦ ¦ ¦ ¦на ¦над ¦ ¦ ¦ ¦ ¦ ¦ ¦уровне ¦уровнем¦ ¦ ¦ ¦ ¦ ¦ ¦поверх-¦поверх-¦ ¦ ¦ ¦ ¦ ¦ ¦ности ¦ности ¦ ¦ ¦ ¦ ¦ ¦ ¦земли ¦земли ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦1 ¦Сеть опорных ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦пунктов 1 ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦1.1 ¦Опорные пункты ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦ ¦высота ¦(не ¦(не ¦(не ¦ ¦ ¦ ¦ ¦геодезическая, ¦менее ¦менее ¦менее ¦ ¦ ¦ ¦ ¦высота нормальная¦4) ¦2) ¦2) ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦2 ¦Вертодром (посадоч-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ная площадка) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦2.1 ¦Контрольная точка ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦вертодрома (поса- ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦дочной площадки) ¦геодезическая, ¦ ¦ ¦ ¦ ¦ ¦ ¦(КТВ/КТПп) 2 ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦2.2 ¦Превышение ¦высота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦вертодрома ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦(посадочной ¦высота нормальная¦ ¦ ¦ ¦ ¦ ¦ ¦площадки) 3 ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦2.3 ¦Магнитное склонение¦магнитное ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦вертодрома (поса- ¦склонение ¦ ¦ ¦ ¦ ¦ ¦ ¦дочной площадки) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3 ¦Зона конечного эта-¦длина, ширина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦па захода на посад-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ку и взлета (FATO) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3.1 ¦Порог FATO ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦ ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3.2 ¦Пеленг FATO ¦истинный пеленг ¦+ ¦+ ¦+ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3.3 ¦Зона безопасности ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦FATO ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3.3.1¦в продольном ¦длина, ширина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦направлении ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦3.3.2¦в поперечном ¦длина, ширина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦направлении ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦4 ¦Зона приземления и ¦длина, ширина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦отрыва (TLOF) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦4.1 ¦Геометрический ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦центр TLOF ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦5 ¦Объявленные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дистанции ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦5.1 ¦Располагаемая ¦длина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦посадочная ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дистанция ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦5.2 ¦Располагаемая ¦длина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦дистанция взлета ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦5.3 ¦Располагаемая ¦длина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦дистанция ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦прерванного взлета ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦6 ¦Наземные рулежные ¦ширина ¦+ ¦+ ¦ ¦ ¦ ¦ ¦дорожки (РД) для ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вертолетов ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦6.1 ¦Боковые полосы ¦ширина ¦+ ¦+ ¦ ¦ ¦ ¦ ¦безопасности ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦наземной РД ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦6.2 ¦Точки осевой линии ¦широта, долгота ¦+ ¦+ ¦ ¦ ¦ ¦ ¦наземной РД для ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦вертолетов ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦6.3 ¦Точки маркировочной¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦линии пересечения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦наземных РД для ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦вертолетов ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦7 ¦РД для руления по ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦воздуху ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦7.1 ¦Точки осевой линии ¦широта, долгота ¦+ ¦+ ¦ ¦ ¦ ¦ ¦РД для руления по ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦воздуху ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦8 ¦Маршрут передвиже- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния по воздуху ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦8.1 ¦Точки осевой линии ¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦маршрутов ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦передвижения по ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦воздуху ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦9 ¦Полоса, свободная ¦длина, ширина ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦от препятствий ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦10 ¦Навигационные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦средства на верто- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦дроме (посадочной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦площадке) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦10.1 ¦Курсовой радиомаяк ¦широта, долгота ¦+ ¦+ ¦ ¦ ¦ ¦ ¦(КРМ), курсовой ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦радиомаяк системы ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦посадки по приборам¦высота нормальная¦ ¦ ¦ ¦ ¦ ¦ ¦(ILS) ¦магнитное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦склонение антенны¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦КРМ, ILS, пеленг ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦выставки равно- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦сигнальной зоны ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦10.2 ¦Глиссадный радио- ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦маяк (ГРМ), глис- ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦садный радиомаяк ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ILS, отдельная ¦высота нормальная¦ ¦ ¦ ¦ ¦ ¦ ¦(дальняя, ближняя) ¦магнитное ¦ ¦ ¦ ¦ ¦ ¦ ¦приводная ¦склонение ¦ ¦ ¦ ¦ ¦ ¦ ¦радиостанция (ОПРС,¦средства ¦ ¦ ¦ ¦ ¦ ¦ ¦ДПРС, БПРС), всена-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦правленный радио- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦маяк/дальномерное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦оборудование (VOR/ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦DME), доплеровский ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦VOR (DVOR), радио- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦локационная станция¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(РЛС), автоматичес-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦кий радиопеленгатор¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(АРП), радио- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦техническая система¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ближней навигации ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(РСБН), локальная ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦контрольно- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦корректирующая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦станция (ЛККС) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦10.3 ¦Визуальные средства¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦для захода на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦посадку и взлета ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦11 ¦Места стоянок ¦широта, долгота ¦+ ¦+ ¦ ¦ ¦ ¦ ¦воздушных судов ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦11.1 ¦Выводная линия ¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦наведения на земле ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦12 ¦Пункты проверки ¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦инерциально- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦навигационных ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦систем (ИНС) ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦13 ¦Границы (зона) ¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦перрона ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦14 ¦Зона противообледе-¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦нительной обработки¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦15 ¦Препятствия на: ¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦ ¦- вертодроме ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦- посадочной пло- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦щадке, оборудован- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ной для захода на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦посадку по приборам¦ ¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦15.1 ¦в районе 2 ¦широта, долгота ¦+ ¦+ ¦+ ¦ ¦ ¦ ¦(район вертодрома) ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦высота нормальная¦ ¦ ¦ ¦ ¦ +-----+-------------------+-----------------+------+-------+-------+------+ ¦15.2 ¦в районе 3 (зона, ¦широта, долгота ¦+ ¦ ¦ ¦ ¦ ¦ ¦примыкающая к ¦высота ¦ ¦ ¦ ¦ ¦ ¦ ¦рабочей площади ¦геодезическая ¦ ¦ ¦ ¦ ¦ ¦ ¦вертодрома) ¦высота нормальная¦ ¦ ¦ ¦ ¦ ------+-------------------+-----------------+------+-------+-------+-------
1 Для определения координат аэронавигационных ориентиров и препятствий вертодромов, совмещенных с аэродромом, возможно использование сети опорных пунктов аэродрома.
2 При совмещении вертодрома с аэродромом контрольная точка аэродрома является таковой как для аэродрома, так и для вертодрома.
3 Для вертодрома/посадочной площадки, предназначенных для выполнения международных полетов гражданской авиации, рассчитывается высота волны геоида (квазигеоида).
Источник - Распоряжение Минтранса России от 04.07.2011 № ИЛ-70-р
