Паспорт промышленной трубы

Приложение No. 1 к Постановлению Госгортехнадзора РФ от 03.12.2001 N 56

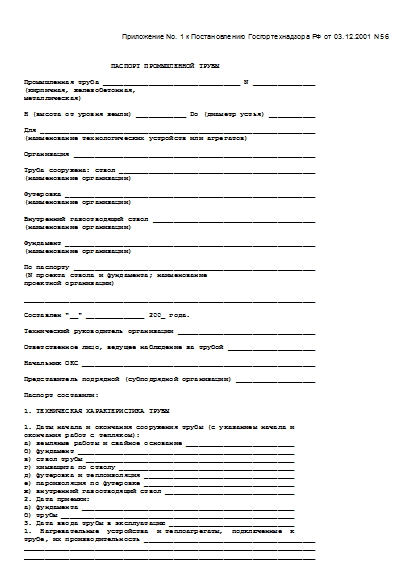

                     ПАСПОРТ ПРОМЫШЛЕННОЙ ТРУБЫ

Промышленная труба _________________________________ N _______________
(кирпичная, железобетонная,
металлическая)

H (высота от уровня земли) ____________ Do (диаметр устья) ___________

Для __________________________________________________________________
(наименование технологических устройств или агрегатов)

Организация __________________________________________________________

Труба сооружена: ствол _______________________________________________
(наименование организации)

Футеровка ____________________________________________________________
(наименование организации)

Внутренний газоотводящий ствол _______________________________________
(наименование организации)

Фундамент ____________________________________________________________
(наименование организации)

По паспорту __________________________________________________________
(N проекта ствола и фундамента; наименование
проектной организации)

______________________________________________________________________

Составлен "__" ______________ 200_ года.

Технический руководитель организации _________________________________

Ответственное лицо, ведущее наблюдение за трубой _____________________

Начальник ОКС ________________________________________________________

Представитель подрядной (субподрядной организации) ___________________

Паспорт составили:

1. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРУБЫ

1. Даты начала и окончания сооружения трубы (с указанием начала и
окончания работ с тепляком):
а) земляные работы и свайное основание __________________________
б) фундамент ____________________________________________________
в) ствол трубы __________________________________________________
г) химзащита по стволу __________________________________________
д) футеровка и теплоизоляция ____________________________________
е) пароизоляция по футеровке ____________________________________
ж) внутренний газоотводящий ствол _______________________________
2. Дата приемки:
а) фундамента ___________________________________________________
б) трубы ________________________________________________________
3. Дата ввода трубы в эксплуатацию ______________________________
1.  Нагревательные  устройства  и теплоагрегаты,  подключенные  к
трубе, их производительность _________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
5. Характеристика отводимых газов _______________________________
(вид сжигаемого топлива)

______________________________________________________________________
а)  температура отводимых газов (min,  max),  поступающих в трубу
(выше  газохода),  град.  С  (в числителе - по проекту,  в знаменателе
фактическая) _________________________________________________________
______________________________________________________________________
______________________________________________________________________
б) объем отводимых газов V, м3/с (min, max) _____________________
в) влажность, г/м3 ______________________________________________
г) содержание серы, % ___________________________________________
д) зольность, г/м3 ______________________________________________
е) коэффициент избытка воздуха __________________________________
ж) температура точки росы, град. C ______________________________
6. Характеристика грунта под трубой _____________________________
______________________________________________________________________
7.   Верхний  и нижний  уровень  расположения  грунтовых  вод  от
поверхности земли ___ м; (их химсостав, агрессивность) _______________
______________________________________________________________________
8. Давление на грунт в основании трубы, МПа (кг/см2)
а) допустимое (нормальное) ______________________________________
б) расчетное (min, max) _________________________________________
10. Деформация основания
а) крен:
по проекту ______________________________________________________
фактически на (дата) ____________________________________________
б) осадка:
по проекту ___________________________________________________ м;
фактически на (дата) _________________________________________ м

--------------------------------
1    При   свайном  основании  указать  характеристику  свайного
основания  и давления  на  грунт  в уровне  острия  свай,   тип  свай,
расположение (свайное поле),  нагрузки,  передаваемые и допускаемые на
сваю.

11. Плита фундамента (ростверка):
а) глубина заложения подошвы от +/- 0.0 ______________________ м;
б) размер плиты:
диаметр ___________ м; толщина средней части _________________ м;
в) класс (марка) бетона _________________________________________
12. Стакан фундамента:
а) высота ____________________________________________________ м;
б) наружный диаметр (числитель), толщина стенки  (знаменатель)
___________________________________________________________________ м;
в) класс (марка) бетона ______________________________________
13. Ствол:
а) высота ствола _____________________________________________ м;
в  том  числе  высота  каждого звена,  наружный диаметр,  толщина
стенки _______________________________________________________________
______________________________________________________________________
б) класс (марка) материалов (кирпича,  бетона,  металла),  в т.ч.
диаметр  вертикальной  и горизонтальной  арматуры и величины защитного
слоя _________________________________________________________________
______________________________________________________________________
в)  количество  проемов для газоходов,  их сечение и отметка,  на
которой находится низ каждого проема _________________________________
______________________________________________________________________
г)  наличие  перекрытий,  разделительных  стенок,  бункеров  и их
характеристика _______________________________________________________
______________________________________________________________________
14. Футеровка:
а) общая высота (от отметки ___________ м) ________________ м;
звеньев:  высота звена (числитель),  толщина стенки (знаменатель)
___________________________________________________________________ м;
______________________________________________________________________
______________________________________________________________________
б) материал _____________________________________________________
15.  Теплоизоляционная прослойка между стволом трубы и футеровкой
от отметки + ______ м; до отметки + ________________ м;
толщина материала ____________________________________________

--------------------------------
1   При  воздушной прослойке указать "воздушная невентилируемая"
или  "воздушная вентилируемая",  а также тип вентиляции (естественная,
принудительная).

16. Характеристика химзащиты или гидроизоляции по железобетонному
(кирпичному,  металлическому) стволу (толщина,  количество слоев,  вид
материалов) __________________________________________________________
______________________________________________________________________
______________________________________________________________________
______________________________________________________________________
17. Внутренний газоотводящий слой:
а) общая высота (от отметки ________) ________________________ м;
звеньев:  высота звена (числитель),  толщина стенки (знаменатель)
___________________________________________________________________ м;
______________________________________________________________________
б) материал _____________________________________________________
18. Характеристика пароизоляции по футеровке ____________________
______________________________________________________________________
19. Металлоконструкции трубы:
а) количество светофорных площадо __ шт., отметки их расположения
___________________________________________________________________ м;
б)   количество   молниеприемников,   молниеотводов  и электродов
заземляющего контура _________________________________________________
в) ходовая лестница от отметки + ______ м; до отметки + ______ м;
количество звеньев в металлическом оголовке трубы _______________
20. Продолжительность и способ сушки и разогрева трубы __________
______________________________________________________________________
______________________________________________________________________
21.  Состояние  трубы  (в  момент  приемки новой трубы или момент
составления паспорта для существующих старых сооружений):
а) отклонение оси от вертикали ______________________________ мм;
б) направление наклона __________________________________________
в)  причина  наклона  (осадка основания,  строительный дефект или
изгиб ствола) ________________________________________________________
______________________________________________________________________
г) состояние арматуры ___________________________________________
д) состояние кирпича, бетона, металлического ствола _____________
______________________________________________________________________
______________________________________________________________________
е) прочие дефекты на трубе ______________________________________
______________________________________________________________________
______________________________________________________________________
22.  Обследования  трубы  (причины,  когда  и какой  организацией
обследована) _________________________________________________________
______________________________________________________________________
______________________________________________________________________
23. Характеристика магистральных газоходов и газоходов от каждого
нагревательного  устройства  или  теплоагрегата:  фундаменты,  несущие
конструкции,  перекрытия,  сечение  газоходов,  имеющиеся  дефекты для
старых  газоходов ко времени составления паспорта,  состояние взрывных
клапанов _____________________________________________________________
______________________________________________________________________
______________________________________________________________________
24. Прочие сведения _____________________________________________
______________________________________________________________________
______________________________________________________________________

1. ЖУРНАЛ ПОДКЛЮЧЕНИЯ АГРЕГАТОВ К ТРУБЕ

----------------------------------------------------------------------
¦Да-¦Номер и характеристика¦    Состав   ¦   Кем дано  ¦Подпись лица,¦
¦та ¦подключаемого агрегата¦  отводимых  ¦разрешение на¦осуществляю- ¦
¦   ¦                      ¦    газов    ¦ подключение ¦щего надзор  ¦
+---+----------------------+-------------+-------------+-------------+
¦ 1 ¦           2          ¦      3      ¦      4      ¦      5      ¦
+---+----------------------+-------------+-------------+-------------+
¦   ¦                      ¦             ¦             ¦             ¦
----+----------------------+-------------+-------------+--------------

3. ЖУРНАЛ ПРОВЕРКИ СОСТОЯНИЯ УСТРОЙСТВ МОЛНИЕЗАЩИТЫ

----------------------------------------------------------------------
¦Контрольные¦Дата¦  Номер  ¦Величина сопротив-¦Заключение¦Фами-¦Под- ¦
¦ измерения ¦    ¦протокола¦ления контура     ¦          ¦лия  ¦пись ¦
¦           ¦    ¦         +------------------+          ¦     ¦     ¦
¦           ¦    ¦         ¦  Норма  ¦  Факт  ¦          ¦     ¦     ¦
+-----------+----+---------+---------+--------+----------+-----+-----+
¦     1     ¦  2 ¦    3    ¦    4    ¦    5   ¦     6    ¦  7  ¦  8  ¦
+-----------+----+---------+---------+--------+----------+-----+-----+
¦           ¦    ¦         ¦         ¦        ¦          ¦     ¦     ¦
------------+----+---------+---------+--------+----------+-----+------

4. ЖУРНАЛ ЭКСПЛУАТАЦИИ ПРОМЫШЛЕННОЙ ТРУБЫ

----------------------------------------------------------------------
¦Дата¦             Номер сооружения.             ¦   Подпись лица,   ¦
¦    ¦      Технические мероприятия, выводы,     ¦  осуществлявшего  ¦
¦    ¦              кто ознакомлен               ¦      надзор       ¦
+----+-------------------------------------------+-------------------+
¦ 1  ¦                     2                     ¦         3         ¦
+----+-------------------------------------------+-------------------+
¦    ¦                                           ¦                   ¦
-----+-------------------------------------------+--------------------

Примечания. 1. Технические мероприятия: осмотры ответственным лицом, очередные и внеочередные осмотры, текущие и капитальные ремонты и т.д.

2. При наличии у одного владельца группы труб журнал ведется на всю группу.

3. При обнаружении дефектов и повреждений лицо, осуществляющее надзор, знакомит с записью в журнале эксплуатации владельца сооружения - руководителя, эксплуатирующего объект, с его росписью по факту информации.

5. ВЕДОМОСТЬ АВАРИЙ И ПОВРЕЖДЕНИЙ

----------------------------------------------------------------------
¦ N ¦Дата¦ Описание аварии ¦  Принятые меры  ¦     Подпись лица,     ¦
¦п/п¦    ¦ или повреждения ¦                 ¦ осуществляющего надзор¦
+---+----+-----------------+-----------------+-----------------------+
¦   ¦    ¦                 ¦                 ¦                       ¦
+---+----+-----------------+-----------------+-----------------------+
¦   ¦    ¦                 ¦                 ¦                       ¦
----+----+-----------------+-----------------+------------------------

6. СВЕДЕНИЯ О ПРОВЕДЕНИИ ТЕКУЩИХ И КАПИТАЛЬНЫХ РЕМОНТОВ, РЕКОНСТРУКЦИЯХ И МОДЕРНИЗАЦИЯХ

----------------------------------------------------------------------
¦ N ¦Наименование ¦Место рас- ¦Стоимость¦Организация¦Дата выполнения ¦
¦п/п¦и характерис-¦положения  ¦выполнен-¦по проекти-+----------------+
¦   ¦тика работ   ¦выполненных¦ных      ¦рованию и  ¦ Начало ¦ Конец ¦
¦   ¦             ¦работ      ¦работ,   ¦исполнению ¦        ¦       ¦
¦   ¦             ¦           ¦руб.     ¦работ      ¦        ¦       ¦
+---+-------------+-----------+---------+-----------+--------+-------+
¦ 1 ¦      2      ¦     3     ¦    4    ¦     5     ¦    6   ¦   7   ¦
+---+-------------+-----------+---------+-----------+--------+-------+
¦   ¦             ¦           ¦         ¦           ¦        ¦       ¦
----+-------------+-----------+---------+-----------+--------+--------

7. РЕГИСТРАЦИЯ ЛИЦ, ОТВЕТСТВЕННЫХ ЗА ВЕДЕНИЕ ПАСПОРТА И ОСУЩЕСТВЛЕНИЕ НАДЗОРА

----------------------------------------------------------------------
¦ N ¦  Фамилия, имя и отчество,  ¦    Дата и номер    ¦  Примечание  ¦
¦п/п¦          должность         ¦приказа о назначении¦              ¦
¦   ¦     ответственного лица    ¦    ответственным   ¦              ¦
+---+----------------------------+--------------------+--------------+
¦ 1 ¦              2             ¦          3         ¦       4      ¦
+---+----------------------------+--------------------+--------------+
¦   ¦                            ¦                    ¦              ¦
----+----------------------------+--------------------+---------------

Источник - Постановление Госгортехнадзора России от 03.12.2001 № 56
