Паспорт подкачивающей насосной станции (образец)

Приложение N 8 к Правилам технической эксплуатации тепловых энергоустановок

                                                             (образец)

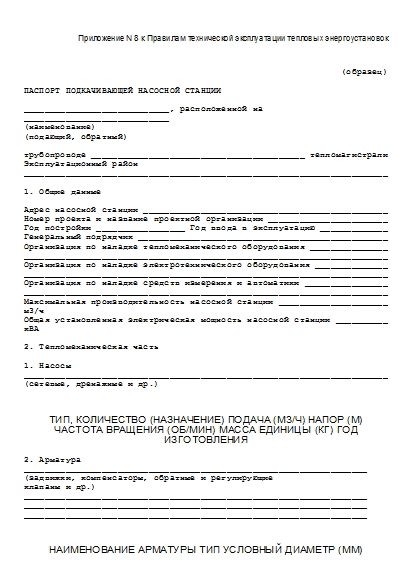

ПАСПОРТ ПОДКАЧИВАЮЩЕЙ НАСОСНОЙ СТАНЦИИ

____________________________, расположенной на
____________________________
(наименование)
(подающий, обратный)

трубопроводе _________________________________________ тепломагистрали
Эксплуатационный район
______________________________________________________________________

1. Общие данные

Адрес насосной станции _______________________________________________
Номер проекта и название проектной организации _______________________
Год постройки _________________ Год ввода в эксплуатацию _____________
Генеральный подрядчик ________________________________________________
Организация по наладке тепломеханического оборудования _______________
______________________________________________________________________
Организация по наладке электротехнического оборудования ______________
______________________________________________________________________
Организация по наладке средств измерения и автоматики ________________
______________________________________________________________________
Максимальная производительность насосной станции _____________________
м3/ч
Общая установленная электрическая мощность насосной станции __________
кВА

2. Тепломеханическая часть

1. Насосы
______________________________________________________________________
(сетевые, дренажные и др.)

Тип, количество (назначение) Подача (м3/ч) Напор (м) Частота вращения (об/мин) Масса единицы (кг) Год изготовления

2. Арматура
__________________________________________________________________
(задвижки, компенсаторы, обратные и регулирующие
клапаны и др.)
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

Наименование арматуры Тип Условный диаметр (мм) Количество (шт.) Вид привода Масса единицы (кг) Год изготовления

3. Грузоподъемное устройство машинного зала
Тип ______________________________________________________________
__________________________________________________________________
Грузоподъемность
__________________________________________________________________
Пролет
__________________________________________________________________
__________________________________________________________________
Завод-изготовитель
__________________________________________________________________

Дата освидетельствования Результат освидетельствования Срок следующего освидетельствования

4. Трубы

Наименование участка Длина (м) Наружный диаметр (м) Толщина стенки (мм) Марка металла ГОСТ, группа труб Номер сертификата Параметры и дата испытаний на прочность и плотность

Коллектор

Обвязка сетевых насосов

Перемычки для регулирования

5. Изоляция

Наименование участка, места Антикоррозионное покрытие Теплоизоляционный материал и толщина слоя (мм) Наружное покрытие

Коллектор

Обвязка сетевых насосов

Перемычки для регулирования

                      3. Строительная часть

Этажность здания ________________________________
Кубатура здания _________________________________ м3
Полная площадь __________________________________ м2

В том числе:
машинного зала ______________________________ м2
щита управления _____________________________ м2

Щита 380/220 В ________________________________ м2
Трансформаторной ______________________________ м2
Вспомогательных помещений _____________________ м2
Фундаменты:
под стены ____________________________________________________
под оборудование _____________________________________________
Стены ____________________________________________________________
Полы машинного зала ______________________________________________
Полы щита управления _____________________________________________
Полы щита 380/220 ________________________________________________
Полы распределительного устройства _______________________________
Полы вспомогательных помещений ___________________________________
Междуэтажное перекрытие __________________________________________
Кровельное покрытие ______________________________________________
Отопление ___________________________ ГДж/час (Гкал/час)
Вентиляция __________________________ ГДж/час (Гкал/час)

4. Электрическая часть

1. Распределительное устройство (РП)

Наименование панелей Тип Количество Завод-изготовитель

2. Щит 380/220

Наименование панелей Тип Количество Завод-изготовитель

3. Электродвигатели

Тип и количество Мощность (кВт) Напряжение (В) Частота вращения (об/ мин) Масса единицы (кг) Год изготовления

4. Трансформаторы

Наименование Характеристика Количество Заводизготовитель Дата ревизии

5. Щит управления

Наименование Тип Количество Завод-изготовитель

6. Электроизмерительные приборы

Наименование Тип Предел измерения Количество Примечание

7. Приборы и  аппаратура  технологического  контроля,  автоматики,
телемеханики и связи

Наименование панелей Тип Количество Завод-изготовитель

                     5. Проведение испытаний

Объект испытаний Цель испытаний Испытания провел Результаты испытаний Дата

                  6. Сведения о замене и ремонте

Объект ремонта или замены Причина ремонта или замены

Организация, производившая работу.

Подпись ответственного лица. Дата
