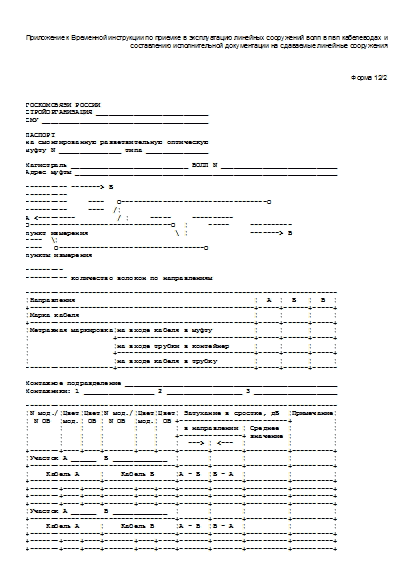

Паспорт на смонтированную разветвительную оптическую муфту. Форма № 12/2

Приложение к Временной инструкции по приемке в эксплуатацию линейных сооружений волп в пвп кабелеводах и составлению исполнительной документации на сдаваемые линейные сооружения

Форма 12/2

ГОСКОМСВЯЗИ РОССИИ
СТРОЙОРГАНИЗАЦИЯ ___________________________
СМУ ________________________________________

ПАСПОРТ
на смонтированную разветвительную оптическую
муфту N _______________ типа _______________

Магистраль ____________________________ ВОЛП N ____________________________
Адрес муфты _______________________________________________________________

---------- -------> Б
----------
----------     ----   О-----------------------------------О
----------     ----  /¦
А <---------          / ¦     -----     ----------
О----------------------------------О  ¦     -----     ----------
пункт измерения                     \ ¦               -------> В
----  \¦
----   О-----------------------------------О
пункты измерения

---------
---------- количество волокон по направлениям

---------------------------------------------------------------------------
¦Направления                                           ¦  А  ¦  Б   ¦  В  ¦
+------------------------------------------------------+-----+------+-----+
¦Марка кабеля                                          ¦     ¦      ¦     ¦
+------------------------------------------------------+-----+------+-----+
¦Метражная маркировка¦на входе кабеля в муфту          ¦     ¦      ¦     ¦
¦                    +---------------------------------+-----+------+-----+
¦                    ¦на входе трубки в контейнер      ¦     ¦      ¦     ¦
¦                    +---------------------------------+-----+------+-----+
¦                    ¦на входе кабеля в трубку         ¦     ¦      ¦     ¦
---------------------+---------------------------------+-----+------+------

Монтажное подразделение ___________________________________________________
Монтажники: 1 _________________ 2 __________________ 3 ____________________

---------------------------------------------------------------------------
¦N мод./¦Цвет¦Цвет¦N мод./¦Цвет¦Цвет¦ Затухание в сростке, дБ  ¦Примечание¦
¦ N ОВ  ¦мод.¦ ОВ ¦ N ОВ  ¦мод.¦ ОВ +--------------------------+          ¦
¦       ¦    ¦    ¦       ¦    ¦    ¦ в направлении ¦ Среднее  ¦          ¦
¦       ¦    ¦    ¦       ¦    ¦    +---------------+ значение ¦          ¦
¦       ¦    ¦    ¦       ¦    ¦    ¦  ---> ¦ <---  ¦          ¦          ¦
+-------+----+----+-------+----+----+-------+-------+----------+----------+
¦Участок А ______  Б _____________  ¦       ¦       ¦          ¦          ¦
+-----------------------------------+-------+-------+----------+----------+
¦    Кабель А     ¦    Кабель Б     ¦А - Б  ¦Б - А  ¦          ¦          ¦
+-----------------+-----------------+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
¦Участок А ______  В _____________  ¦       ¦       ¦          ¦          ¦
+-----------------------------------+-------+-------+----------+----------+
¦    Кабель А     ¦    Кабель В     ¦А - В  ¦В - А  ¦          ¦          ¦
+-----------------+-----------------+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
¦Участок Б ______ ¦В _____________  ¦       ¦       ¦          ¦          ¦
+-----------------+-----------------+-------+-------+----------+----------+
¦    Кабель Б     ¦    Кабель В     ¦Б - В  ¦В - Б  ¦          ¦          ¦
+-----------------+-----------------+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
+-------+----+----+-------+----+----+-------+-------+----------+----------+
--------+----+----+-------+----+----+-------+-------+----------+-----------

Измерения проводились приборами: 1 ________________________________________
(марка пр-ра, зав. N, длина волны, коэф-т преломления) 2 __________________
Отв. за монтаж ____________________________________________________________
Представитель СМУ _________________________________________________________
Представитель заказчика ___________________________________________________
(должности)   (подписи)   (фамилии и.о.)

Источник - Временная инструкция Госкомсвязи России от 12.11.1998
