Паспорт ледовой переправы при строительстве и эксплуатации автомобильных дорог общего пользования

Приложение 6 к Инструкции по проектированию, строительству и эксплуатации ледовых переправ ОДН 218.010-98

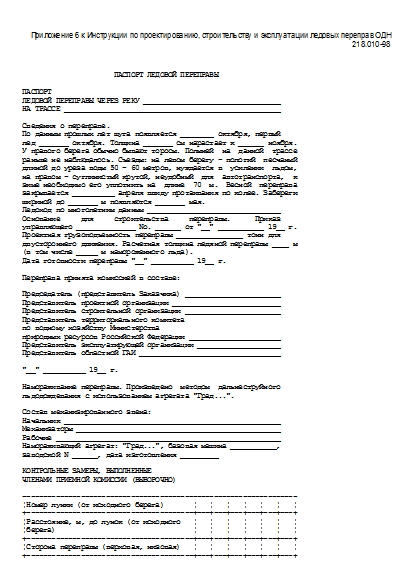

                      ПАСПОРТ ЛЕДОВОЙ ПЕРЕПРАВЫ

ПАСПОРТ
ЛЕДОВОЙ ПЕРЕПРАВЫ ЧЕРЕЗ РЕКУ _________________________________
НА ТРАССЕ ____________________________________________________

Сведения о переправе.
По данным прошлых лет шуга появляется ________ октября, первый
лед _______ октября. Толщина _______ см нарастает к ______ ноября.
У правого берега обычно бывают торосы. Полыней  на  данной  трассе
раньше не наблюдалось. Съезды: на левом берегу - пологий  песчаный
длиной до уреза воды 50 - 60 метров, нуждается в  усилении  льдом,
на правом - суглинистый крутой, неудобный  для  автотранспорта,  к
зиме необходимо его уплотнить на  длине  70  м.  Весной  переправа
закрывается __________ апреля ввиду протаивания по колее. Забереги
шириной до _______ м появляются _______ мая.
Ледоход по многолетним данным ________________________________
Основание     для     строительства     переправы.      Приказ
управляющего ______________ No. ______ от "__" ___________ 19__ г.
Проектная грузоподъемность переправы ________________ тонн для
двустороннего движения. Расчетная толщина ледяной переправы ____ м
(в том числе _____ м намороженного льда).
Дата готовности переправы "__" __________ 19__ г.

Переправа принята комиссией в составе:

Председатель (представитель Заказчика) _______________________
Представитель проектной организации __________________________
Представитель строительной организации _______________________
Представитель территориального комитета
по водному хозяйству Министерства
природных ресурсов Российской Федерации ______________________
Представитель эксплуатирующей организации ____________________
Представитель областной ГАИ __________________________________

"__" __________ 19__ г.

Намораживание переправы. Произведено  методом  дальнеструйного
льдодождевания с использованием агрегата "Град...".

Состав механизированного звена:
Начальник ____________________________________________________
Механизаторы _________________________________________________
Рабочие ______________________________________________________
Намораживающий агрегат: "Град...", базовая машина ___________,
заводской N ______, дата изготовления _________

КОНТРОЛЬНЫЕ ЗАМЕРЫ, ВЫПОЛНЕННЫЕ
ЧЛЕНАМИ ПРИЕМНОЙ КОМИССИИ (ВЫБОРОЧНО)

------------------------------------------------------------------
¦Номер лунки (от исходного берега)       ¦   ¦   ¦   ¦   ¦   ¦   ¦
+----------------------------------------+---+---+---+---+---+---+
¦Расстояние, м, до лунок (от исходного   ¦   ¦   ¦   ¦   ¦   ¦   ¦
¦берега)                                 ¦   ¦   ¦   ¦   ¦   ¦   ¦
+----------------------------------------+---+---+---+---+---+---+
¦Сторона переправы (верховая, низовая)   ¦   ¦   ¦   ¦   ¦   ¦   ¦
+----------------------------------------+---+---+---+---+---+---+
¦Толщина естественного¦прозрачного       ¦   ¦   ¦   ¦   ¦   ¦   ¦
¦льда, м:             +------------------+---+---+---+---+---+---+
¦                     ¦мутного           ¦   ¦   ¦   ¦   ¦   ¦   ¦
¦                     +------------------+---+---+---+---+---+---+
¦                     ¦снегового         ¦   ¦   ¦   ¦   ¦   ¦   ¦
+---------------------+------------------+---+---+---+---+---+---+
¦Толщина намороженного льда, см          ¦   ¦   ¦   ¦   ¦   ¦   ¦
+----------------------------------------+---+---+---+---+---+---+
¦В том числе столбчатой структуры, см    ¦   ¦   ¦   ¦   ¦   ¦   ¦
+----------------------------------------+---+---+---+---+---+---+
¦Глубина реки (включая лед), м           ¦   ¦   ¦   ¦   ¦   ¦   ¦
-----------------------------------------+---+---+---+---+---+----

Замечания комиссии по визуальному осмотру  ледяной  переправы:
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________

Председатель комиссии: _______________________________________
Члены комиссии: ______________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
"__" ___________ 19__ г.

Эксплуатация переправы (образцы записей):

"__" _________ 19__ г. На левобережном съезде лед раскрошился,
автотранспорт двигался по  нему  с  трудом.  Дополнительно  полили
песок водой.
"__" _________ 19__ г. Лед на  участках  7 - 8  подмыт  снизу.
Минимальная  толщина  льда  70  см.   Грузоподъемность   переправы
согласно "Акту изменения грузоподъемности" от "__" _______ 19__ г.
уменьшена до 16 т.
"__" _________ 19__ г. Лед по  всей  длине  переправы  растаял
сверху на 15 - 20 см.  Минимальные  толщины  льда  (участки 7 - 8)
составляют  48  см.  Грузоподъемность  переправы  согласно   "Акту
изменения  грузоподъемности переправы" от "__" ___________ 19__ г.
определена в 10 т.
"__" _________ 19__ г. У обоих берегов образовались  забереги,
на  переправе  появились  сквозные  трещины  шириной  10 - 20  см.
Переправа для всех видов автотранспорта закрыта.

Источник - Приказ ФДС РФ от 26.08.1998 № 228
